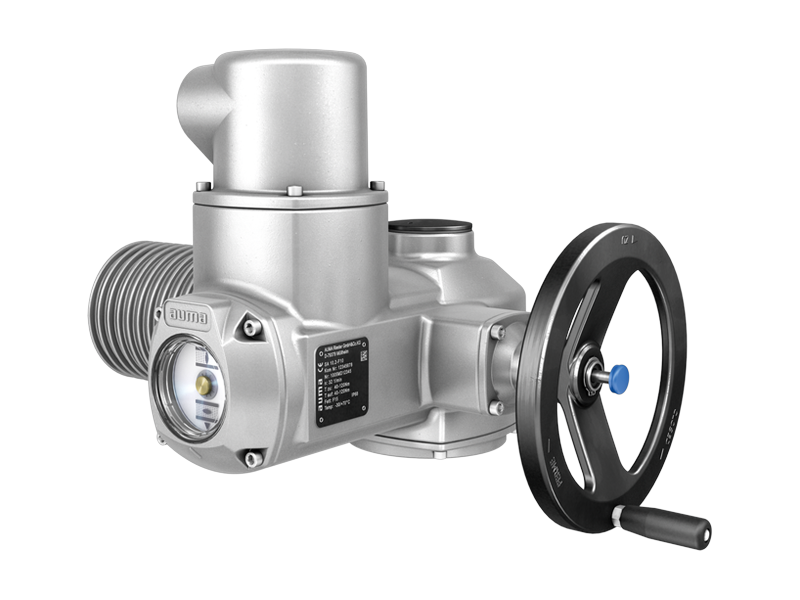

AUMA SA Multi-Turn Actuator

Multi-turn actuators, modular allrounders

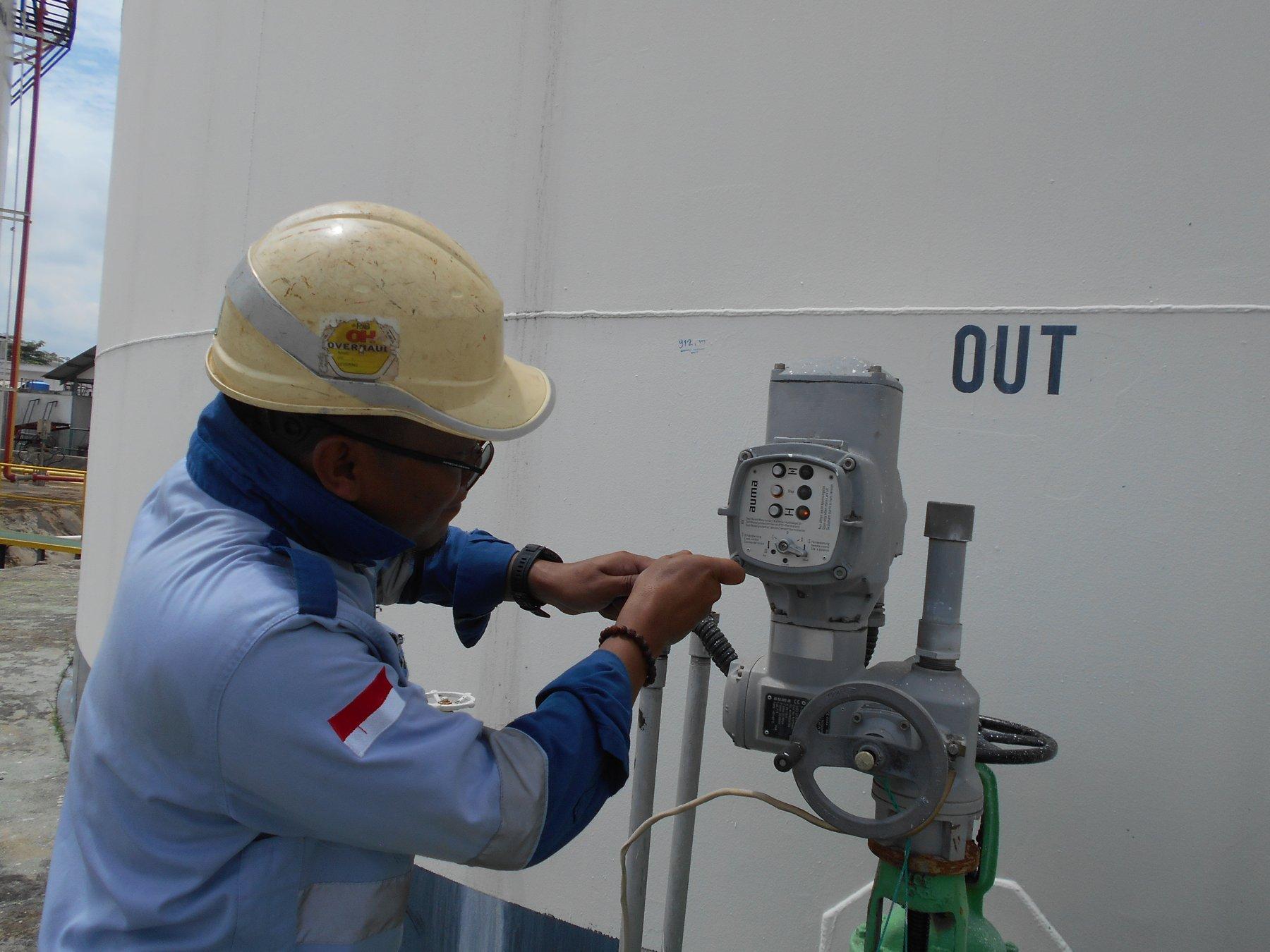

AUMA SA adalah electric actuator multi-turn untuk open-close dan positioning duty (class A dan B, S2 - 15 min, versi khusus S2 - 30 min). Desain modularnya bisa dipadukan dengan actuator controls AUMA, dari OPEN-CLOSE sederhana hingga kontrol dengan data logging dan fieldbus interface.AUMA SA adalah electric actuator multi-turn untuk open-close dan positioning duty (class A dan B, S2 - 15 min, versi khusus S2 - 30 min). Desain modularnya bisa dipadukan dengan actuator controls AUMA, dari OPEN-CLOSE sederhana hingga kontrol berbasis mikrokontroler dengan data logging dan fieldbus interface. TSI menyuplai, memasang, dan melakukan commissioning SA untuk gate valve dan globe valve di site Anda.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
10 s/d 32,000Nm
OUTPUT SPEEDS
4 s/d 180rpm
ENCLOSURE PROTECTION
IP68
CORROSION PROTECTION
KS
AMBIENT TEMPERATURE
-30 to +70°C

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA SA

Motor 3-phase AC, S2 - 15 min, class A dan B.Data untuk motor 3-phase AC, type of duty S2 - 15 min, class A dan B. Untuk tipe motor dan type of duty lain, lihat data sheet teknis dan elektrik terpisah dari AUMA.

Ukuran SA untuk open-close duty

TYPE	OUTPUT SPEEDS 50 Hz [rpm]OUTPUT SPEEDS AT 50 Hz [rpm]	TRIPPING TORQUE [Nm]SETTING RANGE FOR TRIPPING TORQUE [Nm]	STARTS [1/h]STARTS MAX. [1/h]	EN ISO 5210	DIN 3210
SA 07.2	4 s/d 180	10 s/d 30	60	F07 or F10	G0
SA 07.6	4 s/d 180	20 s/d 60	60	F07 or F10	G0
SA 10.2	4 s/d 180	40 s/d 120	60	F10	G0
SA 14.2	4 s/d 180	100 s/d 250	60	F14	G1/2
SA 14.6	4 s/d 180	200 s/d 500	60	F14	G1/2
SA 16.2	4 s/d 180	400 s/d 1,000	60	F16	G3
SA 25.1	4 s/d 90	630 s/d 2,000	40	F25	G4
SA 30.1	4 s/d 90	1,250 s/d 4,000	40	F30	G5
SA 35.1	4 s/d 45	2,500 s/d 8,000	30	F35	G6
SA 40.1	4 s/d 32	5,000 s/d 16,000	20	F40	G7
SA 48.1	4 s/d 16	10,000 s/d 32,000	20	F48	-

Geser untuk melihat kolom lain

Sumber: brosur AUMA “Electric actuators for industrial valve automation”, tabel SA multi-turn actuators for open-close duty.

Detail SA 07.2 s/d SA 16.2 (3-phase AC)

FEATURES AND FUNCTIONS

Type of duty: Standard: Short-time duty S2 - 15 min, classes A and B according to ISO 22153. Option: Short-time duty S2 - 30 min
Motors: 3-phase AC asynchronous squirrel-cage motor, type IM B9 according to IEC 60034-7
Permissible variation of mains voltage: ±10 %
Permissible variation of mains frequency: ±5 %
Insulation class: Standard: F, tropicalized. Option: H, tropicalized
Motor protection: Standard: Thermoswitches (NC). Option: PTC thermistors (according to DIN 44082)
Self-locking: Output speeds up to 90 rpm (50 Hz), 108 rpm (60 Hz)
Electrical connection: Standard: AUMA plug/socket connector with screw-type connection
Valve attachment: Standard: B1 in accordance with ISO 5210

SERVICE CONDITIONS

Use: Indoor and outdoor use permissible
Mounting position: Any position
Installation altitude: ≤ 2,000 m above sea level
Ambient temperature: Standard: -30 °C to +70 °C. Options: -40 °C to +80 °C, -60 °C to +60 °C, 0 °C to +120 °C
Humidity: Up to 100 % relative humidity across the entire permissible temperature range
Enclosure protection (IEC 60529): Standard: IP68 with AUMA 3-phase AC motor
Corrosion protection: Standard: KS. Options: KX, KX-G
Coating: Double layer powder coating
Colour: Standard: AUMA silver-grey (similar to RAL 7037)
Sound pressure level: < 72 dB (A)

Sumber: AUMA Technical data SA 07.2 s/d SA 16.2, PR01768/en, Issue 1.26.

FITUR

Fitur Utama AUMA SA

Design features

Limit and torque sensing
Motor 3-phase AC, 1-phase AC, dan DC
Handwheel untuk operasi manual
Torque range 10 Nm s/d 32,000 Nm
Output speeds 4 s/d 180 rpm

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi
Ambient temperature -30 °C to +70 °C

Interfaces

Electrical connection dengan AUMA plug/socket connector
Beragam versi cable entry
Valve attachment standar DIN dan ISO

Options

Intermediate position switches
Tandem switches
Position transmitter
Magnetic limit and torque transmitter
Mechanical position indicator
Functional safety SIL 2 (SIL 3 dengan actuator controls AC 01.2)

Limit and torque sensing
Motor 3-phase AC, 1-phase AC, dan DC
Handwheel untuk operasi manual
Torque range 10 Nm s/d 32,000 Nm
Output speeds 4 s/d 180 rpm

APLIKASI

Area Aplikasi AUMA SA

SA dipakai untuk mengotomasi gate valve dan globe valve. Pada open-close duty (class A), actuator menggerakkan valve sepanjang langkah penuh, dari buka penuh ke tutup penuh. Pada positioning duty (class B), actuator membawa valve ke posisi tertentu, termasuk posisi antara. Untuk modulating duty (class C), AUMA menyediakan seri SAR.
