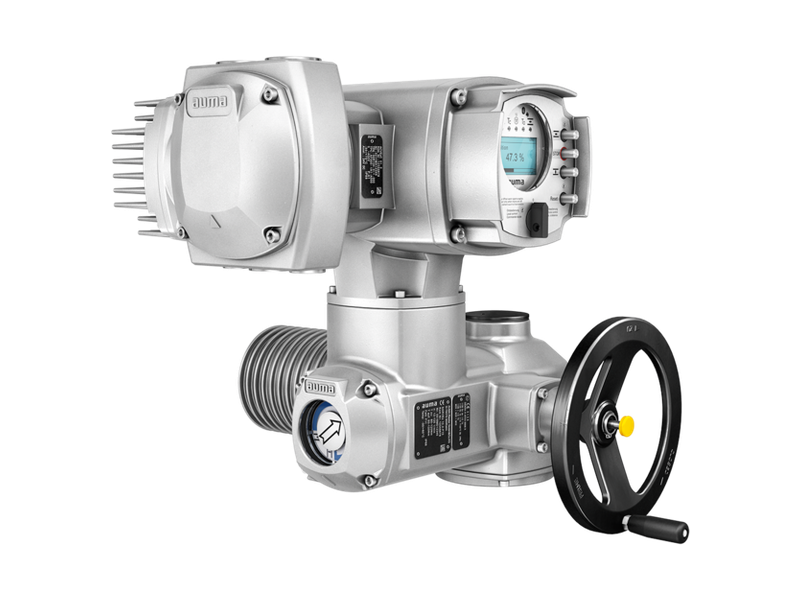

AUMA SAVEx Multi-Turn Actuator

Multi-turn actuators variable speed, explosion-proof, untuk open-close duty

AUMA SAVEx adalah actuator variable speed explosion-proof untuk open-close duty, dipasangkan dengan ACVExC 01.2.AUMA SAVEx menggabungkan seri explosion-proof SAEx/SAREx dengan teknologi variable speed. Dipasangkan dengan actuator controls ACVExC 01.2, SAVEx melayani open-close dan positioning duty (class A dan B, S2 - 15 min) di area hazardous, dengan soft start/stop, profil kecepatan, dan data logging.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
10 s/d 1,000Nm
OUTPUT SPEEDS
6 s/d 216rpm
ATEX
IIC T4
II 2G Ex db eb, Gb
ENCLOSURE PROTECTION
IP68
AMBIENT TEMPERATURE
-30 to +70°C

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA SAVEx

Type of duty S2 - 15 min.Data type of duty S2 - 15 min (Table 1 data sheet). Pada varian kecepatan 24 s/d 216 rpm torsi maksimum lebih rendah; lihat data sheet AUMA.

Ukuran SAVEx untuk open-close duty

TYPE	SPEEDS [rpm]OUTPUT SPEEDS AT 50 Hz [rpm]	TORQUE [Nm]TORQUE RANGE [Nm]	RUN [Nm]RUN TORQUE MAX. [Nm]	STARTS [1/h]STARTS MAX. [1/h]
SAVEx 07.2	6 s/d 216	10 s/d 30	11	60
SAVEx 07.6	6 s/d 216	20 s/d 60	21	60
SAVEx 10.2	6 s/d 216	40 s/d 120	42	60
SAVEx 14.2	6 s/d 216	100 s/d 250	88	60
SAVEx 14.6	6 s/d 216	200 s/d 500	125	60
SAVEx 16.2	6 s/d 60	400 s/d 1,000	200	60

Geser untuk melihat kolom lain

Sumber: AUMA Technical data SAVEx 07.2 s/d SAVEx 16.2, PR01304/en, Issue 1.25.

FITUR

Fitur Utama AUMA SAVEx

Design features

Limit and torque sensing
Motor 3-phase AC
Handwheel untuk operasi manual

Interface and functional properties

Soft start dan soft stop untuk operasi valve yang halus
Profil kecepatan untuk menghindari pressure surge
Operasi multiport valve: 16 port diposisikan cepat dan presisi
Process controller (PID) dan fieldbus control
Operation data logging, Bluetooth interface ke notebook dan tablet Android

Approvals

ATEX explosion protection
IECEx (internasional/Australia)

Options

Intermediate position switches
Tandem switches
Position transmitter
Magnetic limit and torque transmitter
Mechanical position indicator

Limit and torque sensing
Motor 3-phase AC
Handwheel untuk operasi manual

APLIKASI

Area Aplikasi AUMA SAVEx

SAVEx cocok untuk valve open-close di zona Ex yang membutuhkan kecepatan berbeda per fase gerak, misalnya pencegahan surge di pipeline atau multiport valve di fasilitas migas.
