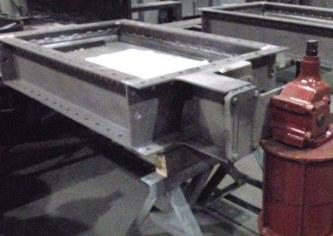

BACHMANN Butterfly Dampers

Gas-flow damper yang dirancang khusus untuk setiap aplikasi

Bachmann Dampjoint merancang dan memproduksi gas-flow dampers dalam berbagai ukuran dan konfigurasi untuk plant utilitas dan industri berat, untuk isolasi, kontrol aliran, atau keduanya. Blade digerakkan oleh sistem pneumatic, electro-mechanical, hydraulic, atau manual. TSI membantu menyiapkan data aplikasi dan interface ducting agar damper siap dipasang di site Anda.

CHAT WHATSAPP

SPESIFIKASI UTAMA

SHUT-OFF
99.9%
pada aplikasi tertentu
OPERASI HINGGA
2,400°F
dari konstruksi all alloy hingga refractory berpendingin udara
AKTUASI
4 sistem
pneumatic, electro-mechanical, hydraulic, atau manual

FITUR

Fitur Utama BACHMANN Butterfly Dampers

Standard features

Didesain khusus sesuai aplikasi
Dihitung dengan formula hasil program R&D BDI
Konstruksi all-welded untuk operasi bebas perawatan
Formed plate dipotong high-definition plasma untuk interface presisi dengan peralatan yang ada
Stainless oversized shafts dengan stuffing boxes dan external graphite-impregnated bearings
Pilihan alloy, seal, dan ukuran sesuai ducting

Design features

Oversized stainless steel stub shafts
Torque plates dan blade yang tahan defleksi torsi
Connecting plates berbaut agar blade bisa diganti tanpa melepas damper dari ducting
Bearing mount 6” dari frame damper, triple layer packing bisa diganti saat damper beroperasi
Perhitungan kinerja dan torque requirement dari database pengujian aktual

Sealing

Metal to metal, efektivitas sealing +/- 98%
Tadpole, efektivitas sealing +/- 99%
No seal, +/- 90%, dipilih saat modulasi lebih penting dari sealing
Flexible stainless steel atau nickel alloy seals
Elastomeric tadpole seals untuk shut-off sangat rapat di suhu rendah

Didesain khusus sesuai aplikasi
Dihitung dengan formula hasil program R&D BDI
Konstruksi all-welded untuk operasi bebas perawatan
Formed plate dipotong high-definition plasma untuk interface presisi dengan peralatan yang ada
Stainless oversized shafts dengan stuffing boxes dan external graphite-impregnated bearings
Pilihan alloy, seal, dan ukuran sesuai ducting

CATATAN TEKNIK

Catatan Teknis BACHMANN Butterfly Dampers

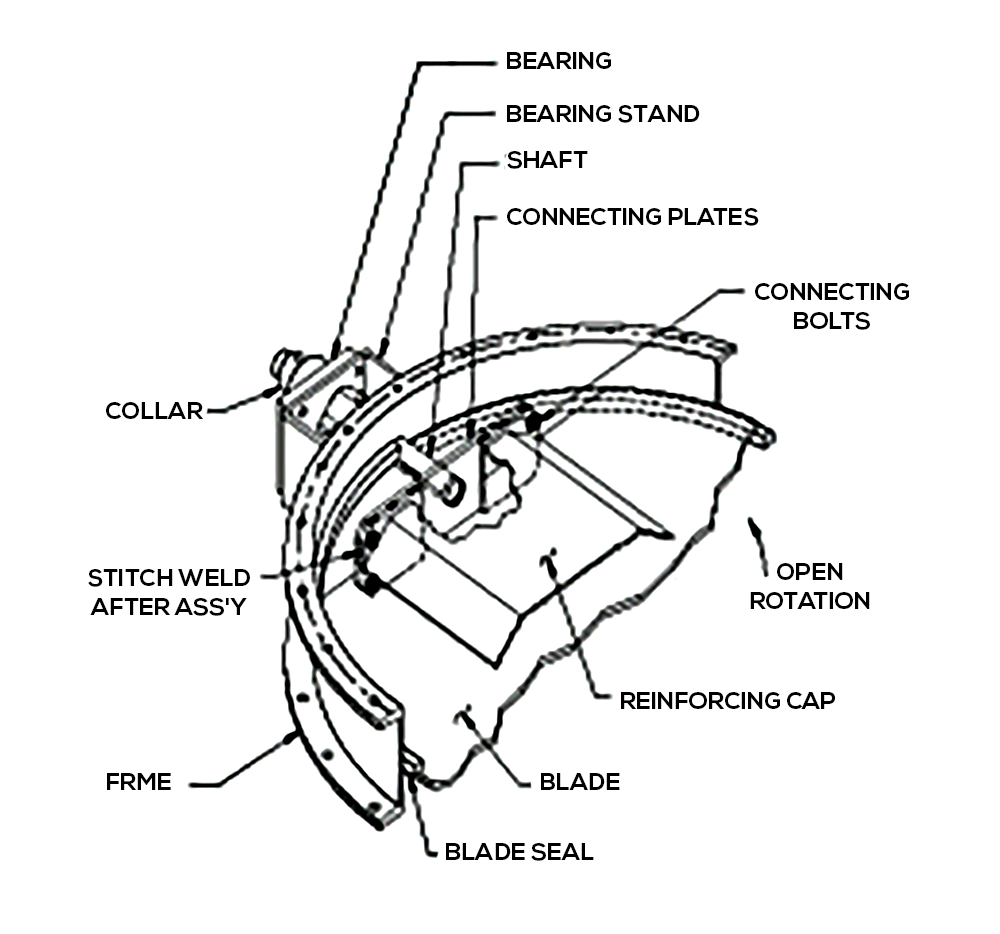

Diagram komponen butterfly damper BACHMANN — Komponen butterfly damper: bearing, bearing stand, shaft, connecting plates, blade, blade seal, dan frame. Gambar: Bachmann Dampjoint.

Suhu tinggi

Dari konstruksi all alloy, water cooled steel, hingga forced air cooled refractory, BDI telah menyuplai damper yang terpapar dan beroperasi hingga 2,400°F.

Lingkungan berdebu, kecepatan rendah

Beban berat yang bergerak lambat sering menghambat putaran blade dan membuat isolasi tidak sempurna. Pemahaman aplikasi sejak desain bisa menghemat downtime berminggu-minggu.

Lingkungan berdebu, kecepatan tinggi

Partikel debu di flue gas dengan kecepatan tinggi bisa mengikis material biasa. BDI berpengalaman memakai anti-abrasive coating, lining, dan abrasion resistant alloy agar damper tahan lama.

Kebutuhan sealing khusus

Selain seat swing through, metal step, tadpole, atau knife edge, BDI termasuk sedikit produsen yang menawarkan custom metallic bellows flexible seal untuk damper bulat.

Interface sesuai kebutuhan Anda

Setiap butterfly damper BDI didesain khusus, sehingga tidak perlu menyesuaikan bolt pattern, jarak flange to flange, atau breach untuk pengelasan. BDI menyesuaikan interface, menyediakan lifting points, dan bisa menyertakan mating flanges beserta installation hardware.

APLIKASI

Area Aplikasi BACHMANN Butterfly Dampers

Butterfly damper BDI dipakai untuk isolasi, kontrol aliran gas, atau kombinasi keduanya di plant utilitas dan industri berat. Untuk isolasi, sealing bisa mencapai 99.9% pada aplikasi tertentu. Untuk modulasi, damper juga bisa disuplai tanpa seal.
