LISEGA Hot Insulated Pipe Supports

Pipe support berinsulasi calcium silicate sampai 650 °C

Pipe support HITEM LISEGA dengan insulasi calcium silicate memberi kinerja insulasi termal yang tinggi, meminimalkan heat loss, dan menjaga temperatur proses tetap stabil. Dibanding support tanpa insulasi dari baja high-alloy, HITEM sering lebih ekonomis. Desainnya kokoh dan stabil, bahkan pada kondisi operasi paling berat, serta mudah disesuaikan dengan kebutuhan proyek.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

PIPE DIAMETER
21.3 s/d 965.2mm
½” to 38”
INSULATION THICKNESS
25 s/d 250mm
1” to 10”
OPERATING TEMPERATURE
up to 650°C
1200 °F

SPESIFIKASI LENGKAP

Spesifikasi Teknis LISEGA Hot Insulated Supports

HITEM type 59

DESIGN

Insulation: Kombinasi calcium silicate high- dan low-density, diimpregnasi water repellent
Pipe shoe: Hot-dip galvanized low-alloy carbon steel
Clamping: Mekanisme clamping dengan disc springs, hardware stainless steel
Protection: Corrosion-resistant metal protection shield antara clamp dan insulasi
Sliding: Stainless steel slide plate untuk dipakai bersama PTFE (slide plate type 70)
Pipe tolerance: Compensating fiber (fabric mat tahan temperatur tinggi), dipasang di site

VERSIONS

Type 59: Rest and guide support
Multiple guides: G2A lateral guide angulated, G2P double guide parallel, G3 triple lateral guide, G4 four-sided guide
Axial stop: Sesuai permintaan, dengan thrust rings tambahan

STANDARDS AND GUIDELINES

Design basis: EN 13480-3, MSS SP-58, VGB-R510L, ASME B31.1, ASME B31.3, CINI, ASTM C585, ASTM C680, VDI 2055

Sumber: LISEGA “Hot Insulated Pipe Supports”, Edition June 2024.

FITUR

Fitur Utama LISEGA Hot Insulated Supports

Durable

Konstruksi kokoh, daya dukung terbukti lewat pengujian ekstensif
Compressive strength tinggi dan stabilitas struktural insulasi calcium silicate

Safe

Clamping mechanism khusus dengan compensating fiber mencegah gerakan relatif dan kerusakan

Installation-friendly dan customizable

Segmen dan blok insulasi presisi untuk pemasangan cepat dan bebas kesalahan
Diameter pipa khusus, cut-out untuk trace heating, atau konfigurasi support khusus

Konstruksi kokoh, daya dukung terbukti lewat pengujian ekstensif
Compressive strength tinggi dan stabilitas struktural insulasi calcium silicate

CATATAN TEKNIK

Catatan Teknis LISEGA Hot Insulated Supports

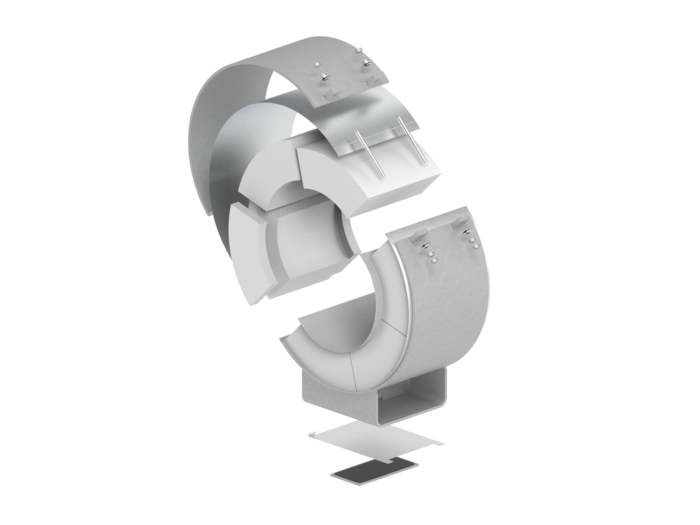

Exploded view LISEGA HITEM type 59 — Komponen HITEM type 59: insulasi calcium silicate, pipe support hot-dip galvanized, clamping dengan disc springs, metal protection shield, dan stainless steel slide plate. Gambar: LISEGA.

LISEGA Standard Design

Konsep desain baru HITEM menonjolkan stabilitas yang lebih baik, teknik pengikatan yang dioptimalkan, dan umur pakai yang lebih panjang, sehingga support tetap aman pada kondisi paling ekstrem.

Sliding element

Sliding element harus dipilih terpisah. Stainless steel slide plate dipakai bersama PTFE agar gaya gesek horizontal kecil dan insulasi awet meski plant sering start-up dan shut-down.

APLIKASI

Area Aplikasi LISEGA Hot Insulated Supports

Untuk pipa dengan temperatur proses tinggi yang tidak boleh kehilangan panas, misalnya di plant petrokimia, process industry, dan pembangkit solar thermal.
