LISEGA Snubbers Type 30, 31

Hydraulic snubber untuk menahan beban dinamis secara instan

Snubber hidraulik LISEGA type 30 dan 31 mengunci sambungan secara instan saat kejadian dinamis, tetapi membiarkan pergeseran termal normal tanpa hambatan berarti.Snubber hidraulik LISEGA type 30 dan 31 membentuk sambungan yang praktis kaku antara komponen dan struktur saat terjadi kejadian dinamis, sehingga energi dari perpindahan mendadak langsung diserap. Pada operasi normal, pergeseran termal tetap bebas tanpa hambatan berarti. Fungsi dikendalikan oleh main control valve di dalam piston: pada gerakan lambat valve terbuka, pada gerakan cepat di atas batas kecepatan valve menutup dan gerakan terkunci.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

LOAD
3 s/d 5,000kN
674.43 lbf to 1,124,044.72 lbf
STROKE
100 s/d 750mm
MAINTENANCE-FREE
23tahun
minimum, teruji
LIFESPAN
60tahun

SPESIFIKASI LENGKAP

Spesifikasi Teknis LISEGA Snubbers Type 30, 31

Ukuran standar type 30 dan type 31. Level C = beban desain gempa.Ukuran standar snubber type 30 (desain seri, tersedia dari stok) dan type 31 (untuk beban sangat berat, umumnya dibuat khusus). Nilai Level C adalah beban desain untuk gempa dan kasus beban sejenis.

Snubbers type 30 dan 31

TYPE	NOM. LOAD [kN]NOMINAL LOAD [kN]	LEVEL C [kN]	STROKE [mm]	WEIGHT [kg]
30 18 16	3	4.0	100	1.9
30 38 16	8	10.6	100	4.3
30 39 16	8	10.6	200	5.7
30 42 16	18	23.9	150	8.3
30 43 16	18	23.9	300	12
30 52 13	46	61	150	20
30 53 13	46	61	300	29
30 62 16	100	141	150	37
30 63 16	100	141	300	51
30 72 16	200	267	150	61
30 73 16	200	267	300	78
30 82 16	350	472	150	122
30 83 16	350	472	300	147
30 92 13	550	735	150	175
30 93 13	550	735	300	207
30 02 12	1,000	1,335	150	390
30 03 12	1,000	1,335	300	460
31 98 16	550	735	100	152
31 99 16	550	735	200	181
31 08 16	1,000	1,335	100	285
31 09 16	1,000	1,335	200	338
31 28 16	2,000	2,660	100	648
31 38 16	3,000	4,000	100	968
31 48 16	4,000	5,320	100	1,300
31 58 16	5,000	6,650	100	1,750

Geser untuk melihat kolom lain

Sumber: katalog LISEGA Standard Supports 2020, selection tables snubbers type 30 (hlm. 3.19) dan type 31 (hlm. 3.20). Stroke lebih panjang tersedia sesuai permintaan.

FITUR

Fitur Utama LISEGA Snubbers Type 30, 31

Desain

Name plate dengan semua data teknis yang relevan
Indikator level fluida dan indikator posisi piston
Compensating reservoir
Control valves untuk presisi operasi tinggi
Pressurised hydraulic system untuk sealing optimal

Material dan ketahanan

Material tahan korosi
Sistem seal tahan radiasi dan tahan aus
Guide tahan getaran
Teruji untuk minimum 23 tahun operasi bebas perawatan, umur pakai 60 tahun

Sertifikasi

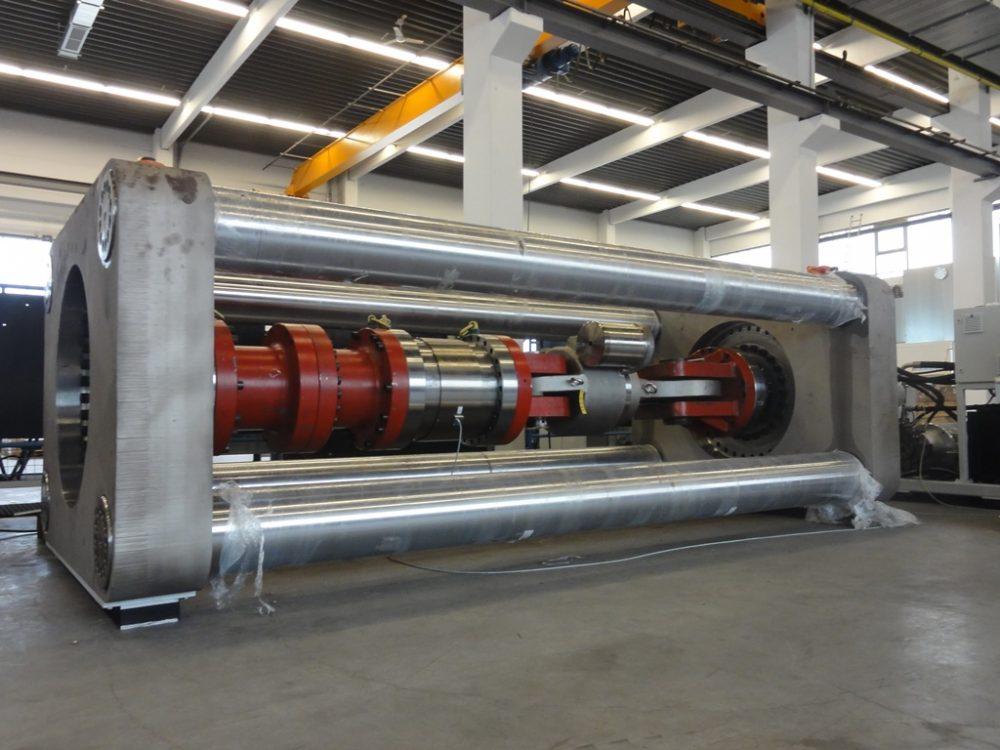

Suitability tests sesuai KTA 3205.3
Approval sesuai ASME-NCA 3800

Name plate dengan semua data teknis yang relevan
Indikator level fluida dan indikator posisi piston
Compensating reservoir
Control valves untuk presisi operasi tinggi
Pressurised hydraulic system untuk sealing optimal

TIPE

Pilihan Tipe LISEGA Snubbers Type 30, 31

TYPE 30

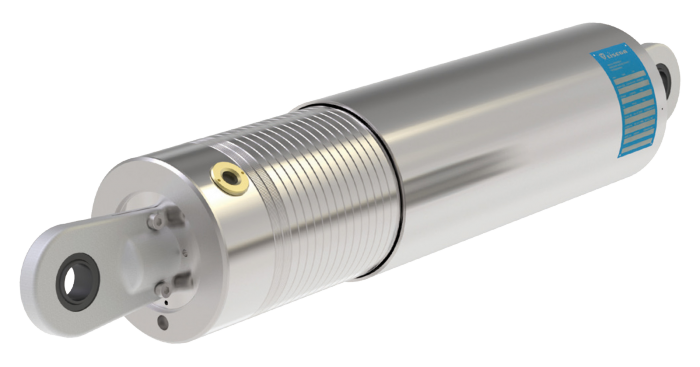

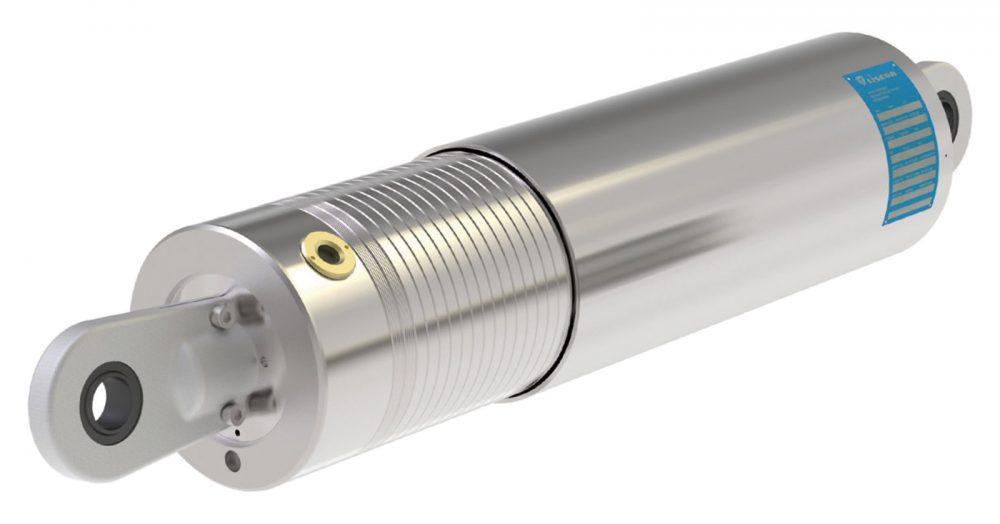

Snubber type 30

Desain standar untuk beban sampai 1,000 kN.

TYPE 31

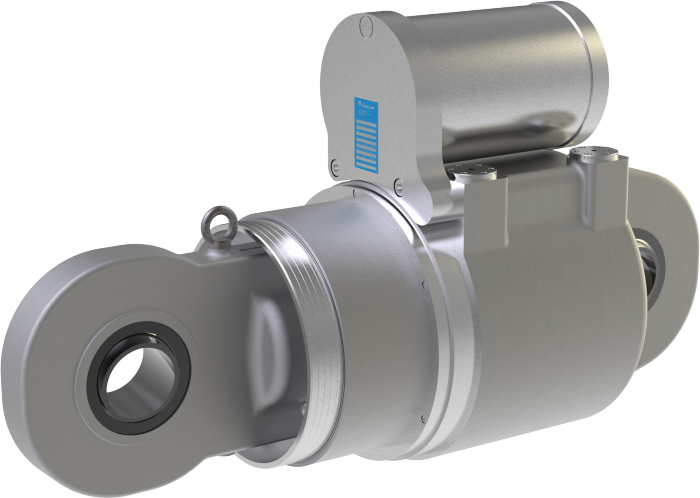

Snubber type 31

Desain standar untuk beban sampai 5,000 kN, reservoir dan valve disusun berbeda karena ukurannya.

APLIKASI

Area Aplikasi LISEGA Snubbers Type 30, 31

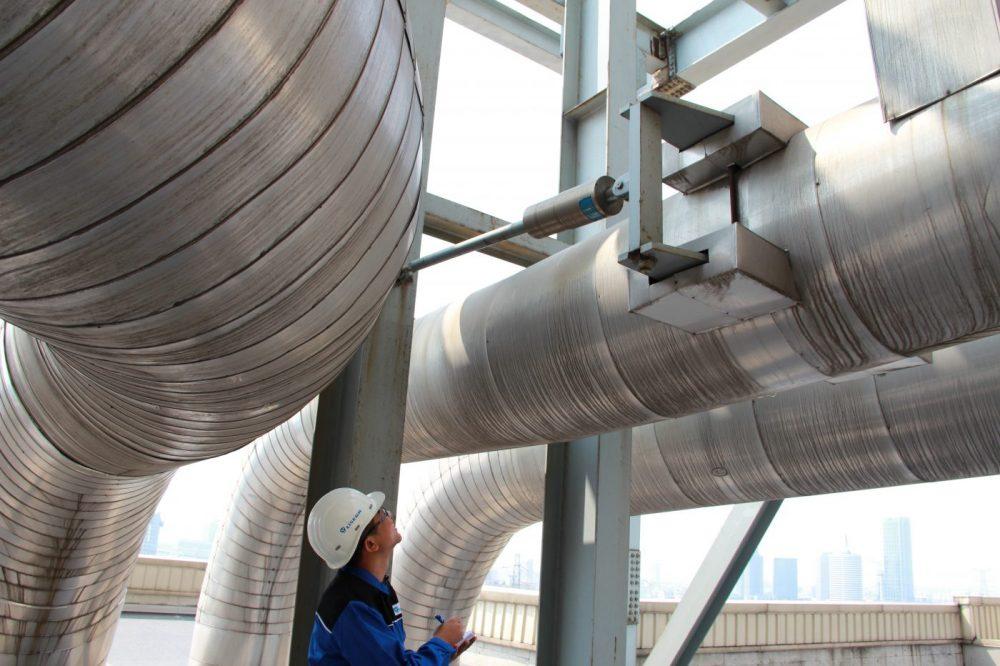

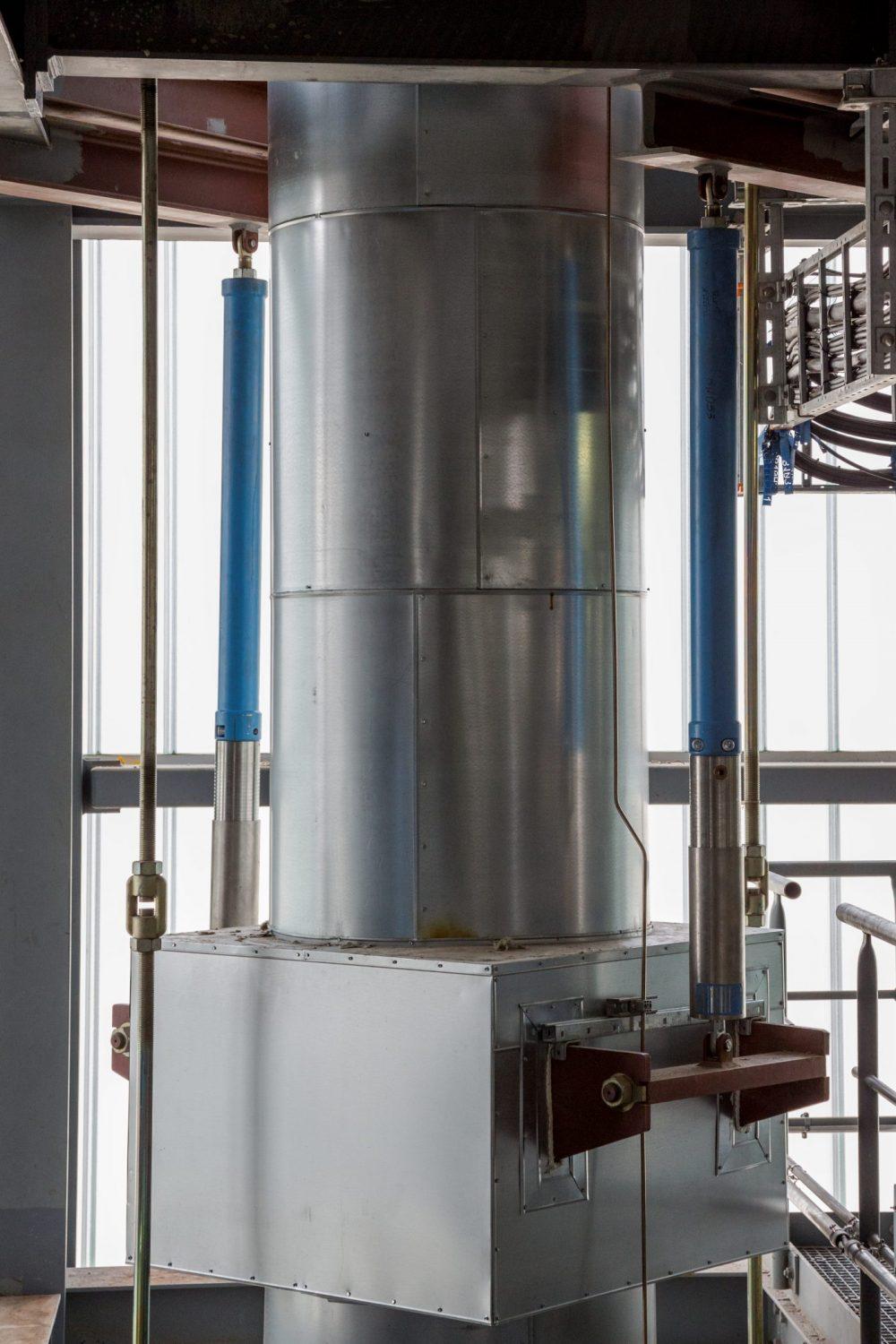

Snubber dipilih untuk komponen plant yang beroperasi secara termal. Saat terjadi kejadian dinamis seperti gempa, water hammer, atau perpindahan mendadak, snubber langsung mengunci dan meredam energinya. Type 31 terutama dipakai di PLTN untuk melindungi steam generator dan pompa besar.
