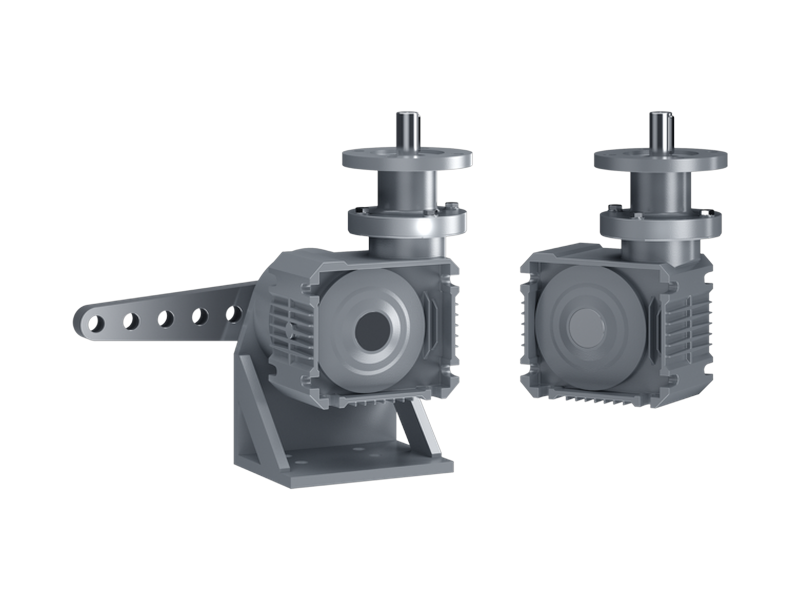

SIPOS 2SP7 Part-Turn Gearbox

Part-turn worm gearbox presisi untuk SEVEN HiMod

2SP7 adalah part-turn worm gearbox presisi, praktis tanpa backlash, untuk SEVEN HiMod, dipasang langsung atau dengan base dan lever.2SP7 adalah part-turn worm gearbox untuk rotary actuator SEVEN HiMod, dengan akurasi positioning sangat tinggi dan praktis tanpa backlash. Dikombinasikan dengan HiMod, gearbox ini membentuk unit part-turn untuk continuous modulation (class D). Gearbox dilumasi permanen dan bebas perawatan, dan bisa dipasang langsung ke valve lewat flange dan coupling atau dengan base dan lever.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
125 s/d 3,900Nm
MODULATING TORQUE
125 s/d 1,350Nm
POSITIONING TIME
10 s/d 150s/90°
ENCLOSURE PROTECTION
IP68
LEVER LENGTHS
100 s/d 400mm

SPESIFIKASI LENGKAP

Spesifikasi Teknis SIPOS 2SP7

Data teknis 2SP7 dengan HiMod

TECHNICAL DATA

Tripping torque range: 125 - 3,920 Nm
Modulating torque range: 125 - 1,350 Nm
Positioning time range: 10 - 150 s/90°
Duty: Permanent modulation operation, class D according to DIN EN ISO 22153
Valve connection: Direct (flange F07 to F16 with coupling) or base & lever
Standard lever lengths: 100 - 400 mm
Mounting position: Any
Lubrication: Lubricated, maintenance-free for life
Ambient temperature: -20 to +70 °C without functional restrictions

Sumber: brosur SIPOS HiMod-SEVEN (Y070.505/EN) dan supplement operation instructions 2SP78 (Y070.477/EN). Rentang torsi di halaman sipos.de: 125 s/d 3,900 Nm.

FITUR

Fitur Utama SIPOS 2SP7

Design features

Akurasi positioning sangat tinggi, praktis tanpa backlash
Dirancang khusus untuk kombinasi dengan SEVEN HiMod
Dilumasi permanen, bebas perawatan
Posisi pemasangan bebas

Pemasangan

Direct mounting via flange dan coupling
Base dan lever dengan cone clamping element
Damper rod untuk menghubungkan lever ke valve atau damper

Akurasi positioning sangat tinggi, praktis tanpa backlash
Dirancang khusus untuk kombinasi dengan SEVEN HiMod
Dilumasi permanen, bebas perawatan
Posisi pemasangan bebas

APLIKASI

Area Aplikasi SIPOS 2SP7

2SP7 dipasang pada SEVEN HiMod untuk butterfly valve dan damper yang menuntut positioning presisi dalam operasi kontinu, misalnya ID/FD damper, burner control, dan flue gas control.
