AUMA GS Part-Turn Gearbox

Part-turn worm gearboxes hingga 675,000 Nm

AUMA GS adalah part-turn worm gearbox 250 s/d 675,000 Nm untuk butterfly valve, ball valve, dan damper, dioperasikan manual atau dengan SA multi-turn actuator.AUMA GS adalah part-turn worm gearbox untuk mengoperasikan part-turn valve dan valve khusus seperti damper, flue gas damper, dan ball valve, dengan torsi 250 s/d 675,000 Nm. GS bisa dioperasikan manual dengan handwheel atau dengan motor lewat SA multi-turn actuator, untuk open-close dan positioning duty (S2 - 15 min) maupun modulating duty (S4 - 25 %, worm wheel bronze). Swing angle hingga 190° atau versi multi-turn, dengan end stop berprinsip travelling nut sesuai AWWA C504.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
250 s/d 675,000Nm
SWING ANGLE
s/d 190°
atau versi multi-turn
ENCLOSURE PROTECTION
IP68
CORROSION PROTECTION
KS
AMBIENT TEMPERATURE
-60 to +120°C
rentang termasuk opsi

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA GS

Ringkasan ukuran GS dari brosur AUMA.Ringkasan ukuran GS dari brosur AUMA. Actuator yang disarankan dipilih untuk mencapai output torque maksimum; data lengkap per rasio tersedia di technical data GS.

Ukuran GS dengan SA untuk open-close duty

TYPE	MAX. TORQUE [Nm]MAX. OUTPUT TORQUE [Nm]	FLANGEVALVE FLANGE (EN ISO 5211)	RATIOSTOTAL REDUCTION RATIOS	SASA FOR MAX. INPUT TORQUE	TIME 90° [s]OPERATING TIME 90° AT 50 Hz [s]
GS 50.3	500	F07; F10	51:1	SA 07.2	9 s/d 191
GS 63.3	1,000	F10; F12	51:1	SA 07.6	9 s/d 191
GS 80.3	2,000	F12; F14	53:1	SA 10.2	9 s/d 199
GS 100.3	4,000	F14; F16	52:1 s/d 208:1	SA 14.2	9 s/d 780
GS 125.3	8,000	F16; F25; F30	52:1 s/d 208:1	SA 14.6	9 s/d 780
GS 160.3	14,000	F25; F30; F35	54:1 s/d 442:1	SA 16.2	9 s/d 1,658
GS 200.3	28,000	F30; F35; F40	53:1 s/d 864:1	SA 25.1	9 s/d 1,620
GS 250.3	56,000	F35; F40	52:1 s/d 848:1	SA 30.1	9 s/d 1,590
GS 315	90,000	F40; F48	53:1 s/d 1,696:1	SA 30.1	9 s/d 1,590
GS 400	180,000	F48; F60	54:1 s/d 1,728:1	SA 35.1	9 s/d 1,620
GS 500	360,000	F60	52:1 s/d 3,328:1	SA 40.1	9 s/d 1,560
GS 630.3	675,000	F90/AUMA	52:1 s/d 6,939:1	SA 48.1	49 s/d 1,652

Geser untuk melihat kolom lain

Sumber: Brosur AUMA “Electric actuators for industrial valve automation” (pb_modular_range_en), tabel part-turn gearboxes and primary reduction gearings, open-close duty (duty class 1). Kolom SA = multi-turn actuator untuk input torque maksimum pada reduction ratio terkecil.

Ukuran GS dengan SAR untuk modulating duty

TYPE	MAX. TORQUE [Nm]MAX. OUTPUT TORQUE [Nm]	MODULATING [Nm]MODULATING TORQUE [Nm]	FLANGEVALVE FLANGE (EN ISO 5211)	RATIOSTOTAL REDUCTION RATIOS	SARSAR FOR MAX. INPUT TORQUE
GS 50.3	350	125	F05; F07; F10	51:1	SAR 07.2
GS 63.3	700	250	F10; F12	51:1	SAR 07.6
GS 80.3	1,400	500	F12; F14	53:1	SAR 10.2
GS 100.3	2,800	1,000	F14; F16	52:1 s/d 208:1	SAR 14.2
GS 125.3	5,600	2,000	F16; F25	52:1 s/d 208:1	SAR 14.6
GS 160.3	11,250	4,000	F25; F30	54:1 s/d 442:1	SAR 14.6
GS 200.3	22,500	8,000	F30; F35	53:1 s/d 864:1	SAR 25.1
GS 250.3	45,000	16,000	F35; F40	52:1 s/d 848:1	SAR 30.1
GS 315	63,000	30,000	F40; F48	53:1 s/d 1,696:1	SAR 30.1

Geser untuk melihat kolom lain

Sumber: Brosur AUMA “Electric actuators for industrial valve automation” (pb_modular_range_en), tabel part-turn gearboxes, modulating duty (worm wheel bronze). GS 400 dan GS 500 untuk modulating duty: lihat technical data GS 315 s/d 500.

Detail GS 50.3 s/d GS 250.3

FEATURES AND FUNCTIONS

Type of duty: Short-time duty S2 - 15 min (open-close duty) dan positioning duty; intermittent duty S4 - 25 % (modulating duty, bronze worm wheel only)
Operation modes: Motor operation (electric multi-turn actuator) atau manual operation dengan handwheel
Swing angle: Up to 190°, atau multi-turn version (tanpa end stops)
End stops: Travelling nut principle according to AWWA C504
Valve attachment: According to EN ISO 5211

SERVICE CONDITIONS

Ambient temperature: Standard: –40 °C to +80 °C. Options: –60 °C to +60 °C, 0 °C to +120 °C
Enclosure protection (EN 60529): Standard: IP68, dust-tight and water-tight up to max. 8 m head of water. Option: IP68-20 (20 m)
Corrosion protection: Standard: KS. Option: KX

Sumber: halaman produk GS part-turn gearboxes auma.com dan AUMA Technical data Part-turn gearboxes GS 50.3 s/d 250.3, open-close duty.

FITUR

Fitur Utama AUMA GS

Design features

Swing angle hingga 190°
Dengan atau tanpa primary reduction gearing
360° worm wheel
End stops dengan prinsip travelling nut sesuai AWWA C504
Valve attachment sesuai EN ISO 5211
Semua komponen jalur daya dikeraskan dengan perlakuan panas

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi

Options

Swing angle > 100° atau multi-turn version (tanpa end stops)
Worm wheel bronze untuk aplikasi modulating
Versi closing clockwise dan counterclockwise

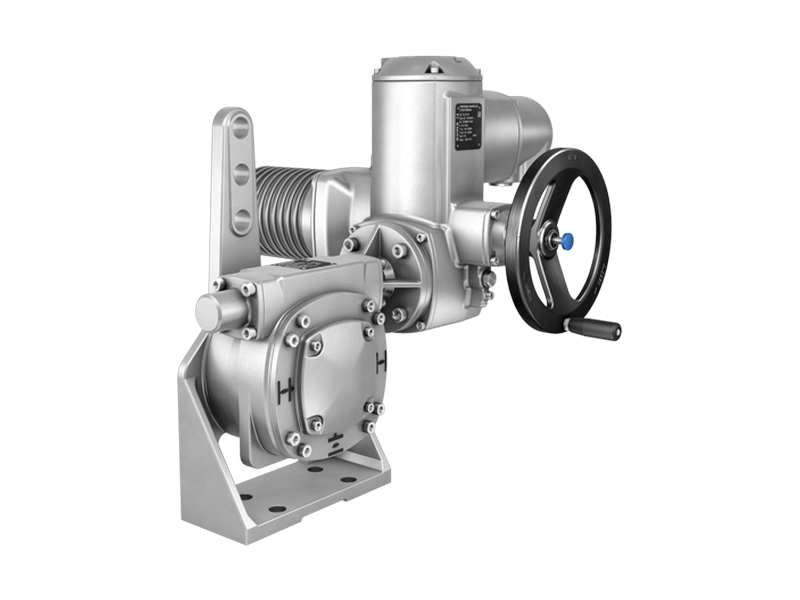

Base and lever, chain drive
Housing spheroidal cast iron
Versi untuk aplikasi air minum
Nuclear version
Fireproof K-MASS® coating
Extension flange
Versi Im1 s/d Im3 sesuai ISO 12944-2
Functional safety s/d SIL 2 pada konfigurasi tertentu

Swing angle hingga 190°
Dengan atau tanpa primary reduction gearing
360° worm wheel
End stops dengan prinsip travelling nut sesuai AWWA C504
Valve attachment sesuai EN ISO 5211
Semua komponen jalur daya dikeraskan dengan perlakuan panas

APLIKASI

Area Aplikasi AUMA GS

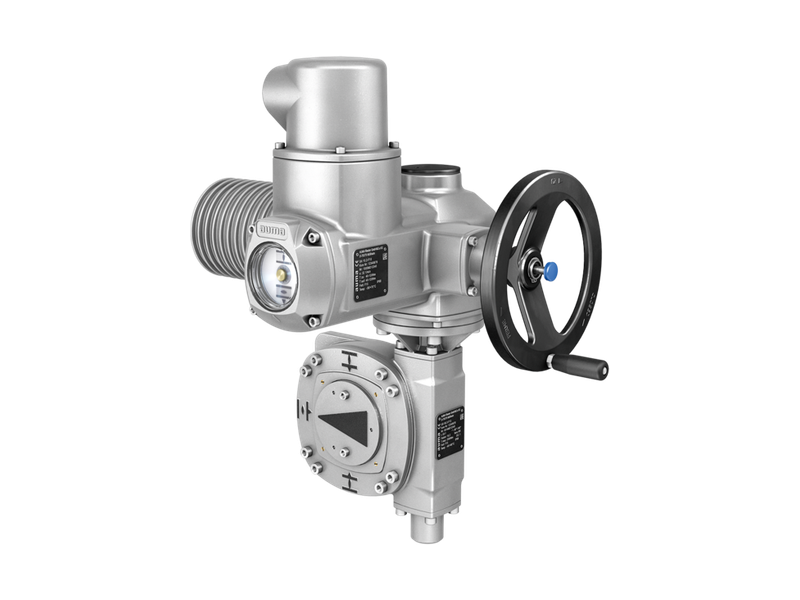

GS dipakai untuk butterfly valve, ball valve, damper, dan flue gas damper, dari operasi manual dengan handwheel hingga kombinasi SA/GS sebagai part-turn actuator bertorsi tinggi. Versi untuk air minum dan versi nuclear juga tersedia.
