AUMA LE Linear Thrust Unit

Linear thrust unit untuk multi-turn actuator

LE mengubah putaran multi-turn actuator menjadi gerak linear 4 s/d 217 kN, untuk globe valve atau lever.LE adalah linear thrust unit AUMA yang mengubah gerak putar multi-turn actuator menjadi gerak linear. Dipasang pada SA atau SAR, LE membentuk electric linear actuator untuk globe valve. Untuk menggerakkan susunan lever, LE juga dapat dipasang pada base. Arah tutup standar adalah stem keluar saat actuator berputar searah jarum jam (LH), dengan opsi RH.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

THRUST
4 s/d 217kN
STROKES
50 s/d 500mm
OPERATING SPEEDS
20 s/d 360mm/min
ENCLOSURE PROTECTION
IP67
CORROSION PROTECTION
KS
AMBIENT TEMPERATURE
-25 to +70°C

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA LE

Kombinasi dengan SA, open-close duty.Data untuk kombinasi dengan SA 07.2 s/d 16.2, open-close duty (S2 - 15 min). Operating speed bergantung pada output speed actuator (4 s/d 45 rpm).

Ukuran LE

TYPE	STROKE [mm]STROKE MAX. [mm]	THRUST [kN]	SPEED [mm/min]OPERATING SPEED [mm/min]	SASUITABLE ACTUATOR	FLANGEVALVE ATTACHMENT	THREADSTEM THREAD
LE 12.1	50 s/d 500	4 s/d 11.5	20 s/d 225	SA 07.2	F07 or F10	26 x 5 LH
LE 25.1	50 s/d 500	8 s/d 23	20 s/d 225	SA 07.6	F07 or F10	26 x 5 LH
LE 50.1	63 s/d 400	12.5 s/d 37.5	24 s/d 270	SA 10.2	F10	32 x 6 LH
LE 70.1	80 s/d 400	25 s/d 64	28 s/d 315	SA 14.2	F14	40 x 7 LH
LE 100.1	80 s/d 400	50 s/d 128	28 s/d 315	SA 14.6	F14	40 x 7 LH
LE 200.1	100 s/d 500	87 s/d 217	32 s/d 360	SA 16.2	F16	48 x 8 LH

Geser untuk melihat kolom lain

Sumber: AUMA Technical data Linear actuators/linear thrust units SA 07.2 s/d 16.2/LE 12.1 s/d 200.1, open-close duty.

Detail LE 12.1 s/d LE 200.1

FEATURES AND FUNCTIONS

Type of duty: Short-time duty S2 - 15 min
Self-locking: Yes
Closing direction: Standard: LH, stem extension for clockwise rotation of multi-turn actuator. Option: RH, stem retraction
Valve attachment: Standard: flange according to DIN 3358. Options: base (without valve mounting flange), spring-loaded

SERVICE CONDITIONS

Ambient temperature: Standard: -25 °C to +80 °C. Options: 0 °C to +120 °C, -40 °C to +60 °C, -60 °C to +60 °C
Enclosure protection (EN 60529): Standard: IP67
Corrosion protection: Standard: KS
Colour: Standard: AUMA silver-grey (similar to RAL 7037)

Sumber: AUMA Technical data SA 07.2 s/d 16.2/LE 12.1 s/d 200.1. Halaman produk menyebut ambient -25 °C s/d +70 °C untuk kombinasi dengan actuator.

FITUR

Fitur Utama AUMA LE

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi

Interfaces

Valve attachment standar DIN dan EN ISO
Coupling stud dengan ulir metrik
Opsi base untuk pemasangan lever

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi

APLIKASI

Area Aplikasi AUMA LE

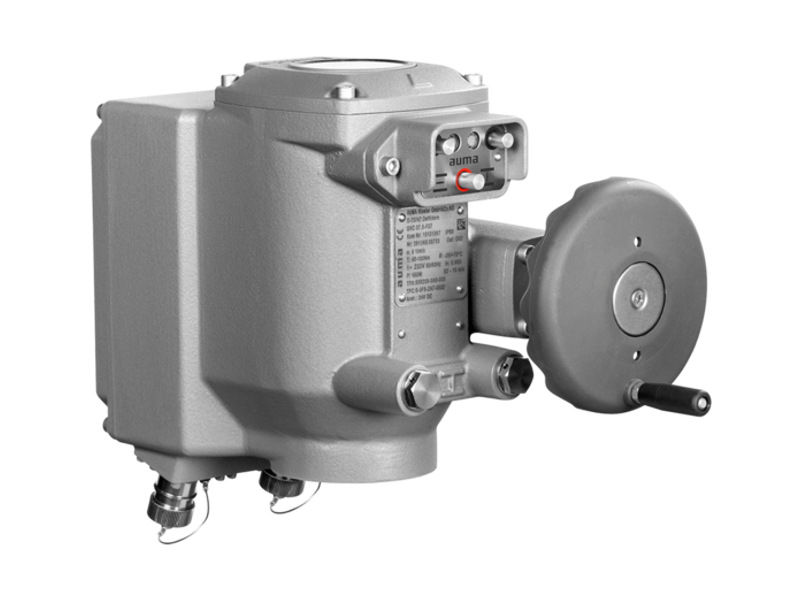

LE dipakai bersama multi-turn actuator AUMA (SA, SAR, SAEx, PROFOX-M, SVC) untuk mengotomasi globe valve dan valve linear lain, atau untuk menggerakkan lever damper bila dipasang pada base.
