AUMA SG2+MEC Part-Turn Actuator

Compact part-turn actuators tahan air laut dengan MEC controls

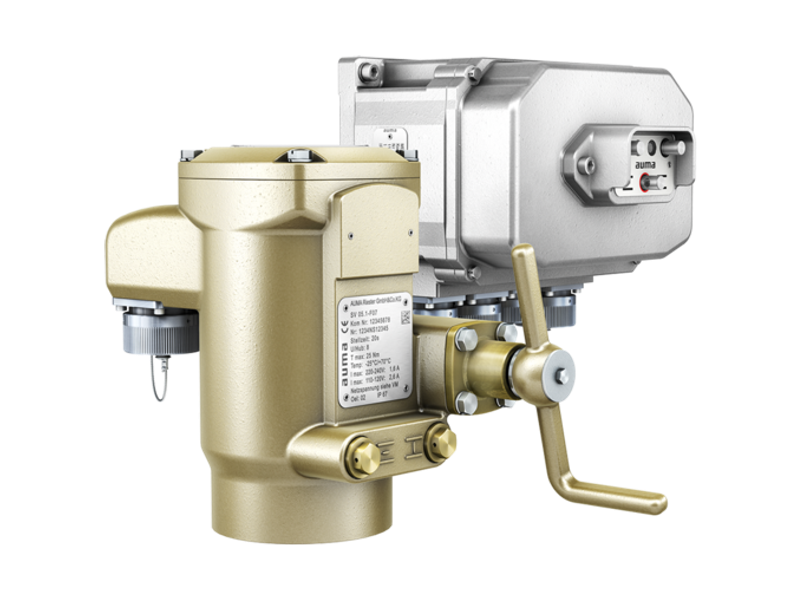

AUMA SG2+MEC adalah part-turn actuator kecil (25 s/d 500 Nm) dengan controls MEC terpisah. Housing bronze dan baut stainless steel membuatnya tahan air laut.AUMA SG2+MEC adalah rangkaian electric part-turn actuator “kecil” dengan actuator controls MEC yang terpisah. Seluruh parameter diatur di MEC, yang berisi switchgear, power supply unit, dan interface ke DCS, serta mematikan actuator otomatis saat end position tercapai, motor overheat, atau torque overload. Housing actuator dari bronze dan semua baut luar dari stainless steel sehingga tahan air laut dalam jangka panjang; housing MEC dari aluminium dengan powder coating AUMA.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
25 s/d 500Nm
OPERATING TIME FOR 90°
4 s/d 90s
SWING ANGLE
82 s/d 98°
ENCLOSURE PROTECTION
IP67
opsi IP68
CORROSION PROTECTION
KTL
AMBIENT TEMPERATURE
-25 to +70°C

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA SG2+MEC

Ukuran SG 04.2 s/d SG 10.2 dengan MEC 03.1

TYPE	TIME 90° [s]OPERATING TIME FOR 90° [s]	TORQUE [Nm]TORQUE RANGE [Nm]	RUN/MOD. [Nm]RUN/MODULATING TORQUE MAX. [Nm]	FLANGEVALVE ATTACHMENT (EN ISO 5211)	WEIGHT [kg]WEIGHT ACTUATOR (BRONZE) [kg]
SG 04.2	4 s/d 63	25 s/d 63	32	F07	7.0
SG 05.2	4 s/d 63	50 s/d 125	63	F07	9.0
SG 07.2	4 s/d 63	100 s/d 250	125	F07	14
SG 10.2	5.6 s/d 90	200 s/d 500	250	F10	22

Geser untuk melihat kolom lain

Sumber: AUMA Technical data Part-turn actuators SG 04.2 s/d 10.2 MEC 03.1. Operating time dapat diatur dalam 9 tingkat; berat MEC controls ± 3.5 kg.

Detail SG 04.2 s/d 10.2 MEC 03.1

FEATURES AND FUNCTIONS

Type of duty: Open-close: S2 - 15 min. Modulating (option): S4 - 40 %, up to 1,800 cycles per hour
Motor: Variable speed, brushless motor
Housing material: Actuator: bronze. Actuator controls: aluminium
Limit switching: Contactless limit switches (Hall sensors)
Torque switching: Via electronic current measurement, adjustable in 8 steps
Mains voltage: 1-phase AC 115 V atau 230 V, 50/60 Hz

SERVICE CONDITIONS

Ambient temperature: –25 °C to +70 °C
Enclosure protection (EN 60529): Standard: IP67. Option: IP68
Shock resistance (option): WTD BV 0430 untuk kapal permukaan (180 g) dan kapal selam (400 g), shock load s/d 70 g
Corrosion protection: Housing bronze tahan air laut, semua baut dan shaft luar stainless steel

Sumber: AUMA Technical data Part-turn actuators SG 04.2 s/d 10.2 MEC 03.1.

FITUR

Fitur Utama AUMA SG2+MEC

Design features

Limit and torque seating
Variable speed, brushless motor
Handwheel untuk operasi manual

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi
Shock proof tests untuk industri military shipbuilding
Ambient temperature -25 °C to +70 °C

Options

Local controls di MEC

Interfaces

Maksimum 4 binary input dan output, signal assignment dapat dikonfigurasi
Opsi: position feedback 4 – 20 mA
Opsi: analogue input untuk positioner

Limit and torque seating
Variable speed, brushless motor
Handwheel untuk operasi manual

APLIKASI

Area Aplikasi AUMA SG2+MEC

SG2+MEC dirancang untuk open-close dan positioning duty (class A dan B, S2 - 15 min), dengan varian modulating duty (class C, S4 - 40 %), pada butterfly valve dan ball valve kecil di kapal, termasuk kapal militer, di mana ketahanan terhadap air laut dan shock menjadi syarat.
