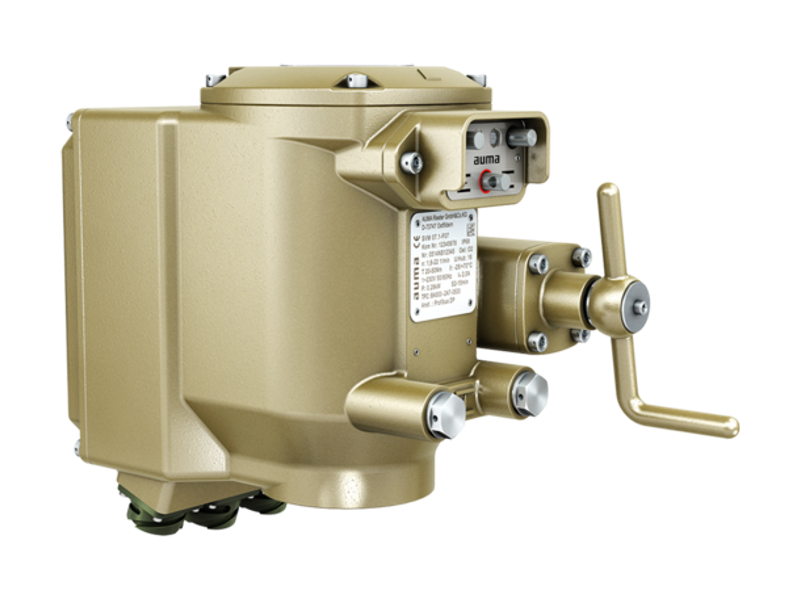

AUMA SGM-SGMR Part-Turn Actuator

Compact part-turn actuators tahan air laut

AUMA SGM/SGMR adalah part-turn actuator kecil tahan air laut (25 s/d 2,200 Nm) dengan integral controls, housing bronze, dan baut stainless steel.AUMA SGM/SGMR adalah rangkaian electric part-turn actuator “kecil” dengan integral controls yang tahan air laut. Semua parameter diatur langsung di actuator, dan controls mematikan actuator otomatis saat end position tercapai, motor overheat, atau torque overload. Seluruh komponen housing dari bronze dan semua baut luar dari stainless steel; SGM untuk open-close dan positioning duty (class A dan B), SGMR untuk modulating duty (class C, S4 - 40 %), dengan torsi 25 s/d 2,200 Nm.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
25 s/d 2,200Nm
OPERATING TIME FOR 90°
4 s/d 345s
SWING ANGLE
82 s/d 98°
ukuran 12.1 dan 14.1: 75° s/d 105°
ENCLOSURE PROTECTION
IP68
AMBIENT TEMPERATURE
-25 to +70°C

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA SGM/SGMR

Ukuran SGM/SGMR 04.1 s/d 14.1

TYPE	TIME 90° [s]OPERATING TIME FOR 90° [s]	TORQUE [Nm]TORQUE RANGE [Nm]	RUN/MOD. [Nm]RUN/MODULATING TORQUE MAX. [Nm]	FLANGEVALVE ATTACHMENT (ISO 5211)	WEIGHT [kg]WEIGHT BRONZE/ALUMINIUM [kg]
SGM/SGMR 04.1	4 s/d 63	25 s/d 63	32	F07	13 / 7.5
SGM/SGMR 05.1	4 s/d 63	50 s/d 125	63	F07	13 / 7.5
SGM/SGMR 07.1	4 s/d 63	100 s/d 250	125	F07	19.5 / 11
SGM/SGMR 10.1	5.6 s/d 90	200 s/d 500	250	F10	26 / 15.5
SGM/SGMR 12.1	20 s/d 275	400 s/d 1,000	500	F12	34 / 26.5
SGM/SGMR 14.1	48 s/d 345	880 s/d 2,200	1,100	F14	43.5 / 35

Geser untuk melihat kolom lain

Sumber: AUMA Technical data Part-turn actuators SGM/SGMR 04.1 s/d 14.1, military ship building (navy). Operating time dapat diatur dalam 9 tingkat.

Detail SGM/SGMR 04.1 s/d 14.1

FEATURES AND FUNCTIONS

Type of duty: SGM: S2 - 15 min, classes A and B. SGMR: S4 - 40 %, class C, up to 1,800 starts per hour (option)
Motor: Variable speed, brushless motor
Motor protection: PTC thermistors (according to DIN 44081)
Self-locking: Yes
Swing angle: SGM/SGMR 04.1 – 10.1: 82° – 98°. SGM/SGMR 12.1 – 14.1: 75° – 105°
Limit switching: Via position transmitter potentiometer
Torque switching: Via electronic current measurement, adjustable in 8 steps
Housing material: Options: bronze atau aluminium

SERVICE CONDITIONS

Ambient temperature: –25 °C to +70 °C
Enclosure protection: IP68
Vibration resistance: 2 g, 10 to 200 Hz (IEC 60068-2-6); according to MIL-STD-167-1A
Shock resistance (option): WTD BV 0430 (180 g kapal permukaan, 400 g kapal selam), MIL-DTL-901D (NAVY)

Sumber: AUMA Technical data Part-turn actuators SGM/SGMR 04.1 s/d 14.1, military ship building (navy).

FITUR

Fitur Utama AUMA SGM/SGMR

Design features

Limit and torque seating
Variable speed, brushless motor
Position feedback signal 4 ... 20 mA atau via fieldbus interface
Handwheel untuk operasi manual

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi
High shock resistance
Ambient temperature -25 °C to +70 °C

Options

Local controls terpisah dari actuator

Interfaces

Control input untuk berbagai tegangan (DC/AC)
Potential-free output contacts untuk status signalling
Fieldbus interface

Limit and torque seating
Variable speed, brushless motor
Position feedback signal 4 ... 20 mA atau via fieldbus interface
Handwheel untuk operasi manual

APLIKASI

Area Aplikasi AUMA SGM/SGMR

SGM/SGMR dipakai pada butterfly valve dan ball valve di lingkungan air laut, terutama kapal dan kapal militer, dengan opsi ketahanan shock sesuai BV 0430 dan MIL-DTL-901D.
