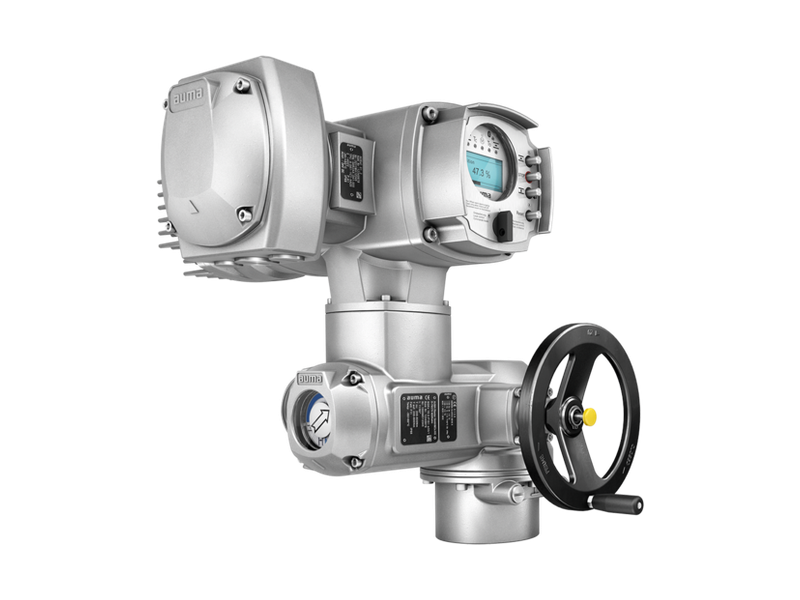

AUMA SQREx Part-Turn Actuator

Part-turn actuators explosion-proof untuk modulating duty

AUMA SQREx adalah SQR part-turn actuator versi explosion-proof (ATEX, FM, IECEx) untuk modulating duty, torsi 50 s/d 2,400 Nm dan modulating torque hingga 1,200 Nm.AUMA SQREx adalah versi explosion-proof dari SQR part-turn actuator untuk modulating duty (class C, S4 - 25 %, opsi S4 - 50 %), dengan torsi 50 s/d 2,400 Nm dan modulating torque hingga 1,200 Nm. Perangkat dirancang agar tidak menjadi sumber penyalaan dan disertifikasi ATEX, FM, serta IECEx. SQREx dapat dipadukan dengan actuator controls AMExC atau ACExC untuk positioner dan fieldbus interface.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
50 s/d 2,400Nm
MODULATING TORQUE
75 s/d 1,200Nm
NUMBER OF STARTS
1,200c/h
OPERATING TIME FOR 90°
8 s/d 100s
AMBIENT TEMPERATURE
-30 to +40/+60°C
EXPLOSION PROTECTION
ATEX, FM, IECEx

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA SQREx

Motor 3-phase AC, S4 - 25 %, class C.Data untuk motor 3-phase AC, type of duty S4 - 25 %, class C. Untuk motor 1-phase AC, lihat data sheet teknis terpisah dari AUMA.

Ukuran SQREx untuk modulating duty

TYPE	TIME 90° [s]OPERATING TIMES 90° AT 50 Hz [s]	TORQUE [Nm]TORQUE RANGE [Nm]	STARTS [1/h]STARTS MAX. [1/h]	FLANGE STD.FLANGE STANDARD (EN ISO 5211)	OPTIONFLANGE OPTION	WEIGHT [kg]WEIGHT APPROX. [kg]
SQREx 05.2	8 s/d 63	75 s/d 150	1,200	F05/F07	F10	25
SQREx 07.2	8 s/d 63	150 s/d 300	1,200	F05/F07	F10	25
SQREx 10.2	11 s/d 63	300 s/d 600	1,200	F10	F12	30
SQREx 12.2	16 s/d 125	600 s/d 1,200	1,200	F12	F14	38
SQREx 14.2	36 s/d 100	1,200 s/d 2,400	1,200	F14	F16	47

Geser untuk melihat kolom lain

Sumber: AUMA Technical data SQREx 05.2 s/d 14.2, modulating duty, 3-phase AC (S4 - 25 %). Torsi maksimum tiap ukuran bergantung pada operating time; weight = versi AUMA NORM tanpa base and lever.

Detail SQREx 05.2 s/d SQREx 14.2 (3-phase AC)

FEATURES AND FUNCTIONS

Type of duty: Standard: S4 - 25 %, class C. Option: S4 - 50 % (EN ISO 22153)
Motors: 3-phase AC asynchronous squirrel-cage motor, type IM B9 according to IEC 60034-7
Valve attachment: Dimensions according to EN ISO 5211 without spigot

SERVICE CONDITIONS

Explosion protection (ATEX): Standard: II 2G Ex db eb IIC T4 or T3 Gb, II 2G Ex h IIC T4 or T3 Gb, II 2D Ex tb IIIC T130 °C or T190 °C Db
Ambient temperature: Standard: –30 °C to +40 °C/+60 °C. Options: –40 °C or –60 °C to +40 °C/+60 °C
Enclosure protection (IEC 60529): IP68 with AUMA 3-phase AC motor, terminal compartment double sealed
Corrosion protection: Standard: KS. Option: KX
Colour: Standard: AUMA silver-grey (similar to RAL 7037)

Sumber: AUMA Technical data SQREx 05.2 s/d 14.2, modulating duty, 3-phase AC.

FITUR

Fitur Utama AUMA SQREx

Design features

Limit and torque sensing
Motor 3-phase AC
Handwheel untuk operasi manual
Mechanical position indicator

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi
Ambient temperature -30 °C to +40/+60 °C

Approvals

ATEX: II 2G Ex db eb IIC (IIB) T4 (T3), II 2G Ex db IIC (IIB) T4 (T3)
FM: Class I Div 1 Groups (B), C, D T4 (T3C); Class II Div 1 Groups E, F, G; Class III Div 1
IECEx: Ex db eb IIC (IIB) T4 (T3), Ex db IIC (IIB) T4 (T3)

Interfaces

Electrical connection dengan AUMA plug/socket connector (terminal sebagai opsi)
Beragam versi cable entry
Valve attachment standar DIN dan ISO

Limit and torque sensing
Motor 3-phase AC
Handwheel untuk operasi manual
Mechanical position indicator

APLIKASI

Area Aplikasi AUMA SQREx

SQREx dipakai pada control valve seperempat putaran di area berpotensi ledakan, misalnya regulasi aliran di plant oil & gas dan kimia yang menuntut start sering dan positioning presisi.
