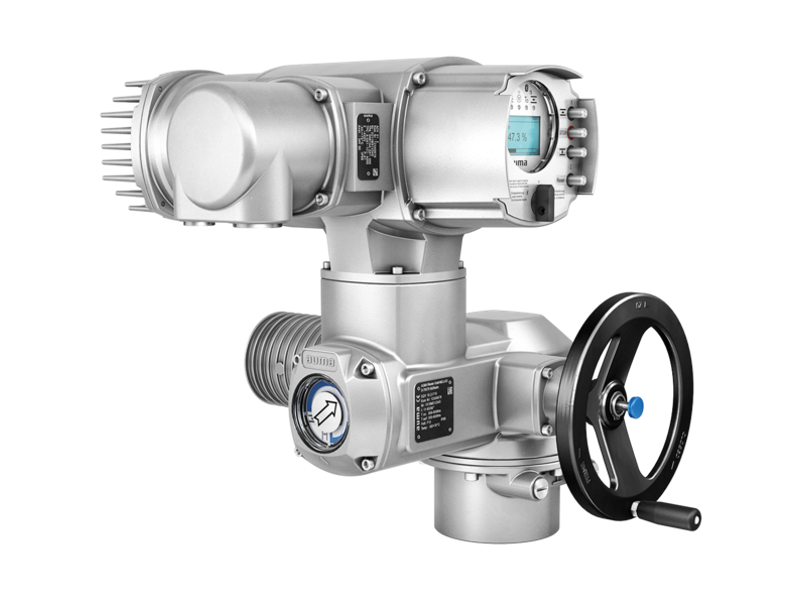

AUMA SQV Part-Turn Actuator

Part-turn actuators variable speed untuk open-close duty

AUMA SQV adalah part-turn actuator variable speed dengan controls ACV 01.2 untuk open-close duty, torsi 150 s/d 2,400 Nm dan operating time 4 s/d 360 detik (rasio hingga 1:10).AUMA SQV adalah part-turn actuator seri SQV .2 untuk open-close dan positioning duty (class A dan B, S2 - 15 min) yang dipasangkan dengan actuator controls AUMATIC ACV 01.2. Kombinasi ini menambahkan operating time variabel pada platform SQ/SQR dengan rasio hingga 1:10, torsi 150 s/d 2,400 Nm, dan operating time 4 s/d 360 detik untuk 90°. Soft start/stop dan operating time profile membantu menghindari pressure surge di jaringan pipa.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

TORQUE RANGE
150 s/d 2,400Nm
OPERATING TIME FOR 90°
4 s/d 360s
SWING ANGLE
75 s/d 105°
ENCLOSURE PROTECTION
IP68
CORROSION PROTECTION
KS
AMBIENT TEMPERATURE
-30 to +70°C

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA SQV

Ukuran SQV untuk open-close duty

TYPE	OPERATING TIME [s]OPERATING TIME FOR 90° [s]	TORQUE [Nm]TORQUE RANGE [Nm]	RUN TORQUE [Nm]MAX. RUN TORQUE [Nm]	STARTS [1/h]STARTS MAX. [1/h]	FLANGEVALVE ATTACHMENT (EN ISO 5211)
SQV 05.2	4 s/d 28; 12 s/d 120	50 s/d 150	52	60	F05/F07 (opt. F10)
SQV 07.2	4 s/d 28; 12 s/d 120	100 s/d 300	105	60	F05/F07 (opt. F10)
SQV 10.2	12 s/d 120	200 s/d 600	210	60	F10 (opt. F12)
SQV 12.2	24 s/d 240	400 s/d 1,200	420	60	F12 (opt. F14)
SQV 14.2	40 s/d 360	800 s/d 2,400	840	60	F14 (opt. F16)

Geser untuk melihat kolom lain

Sumber: AUMA Technical data SQV 05.2 s/d 14.2 (open-close duty). Operating time diatur variabel lewat actuator controls ACV 01.2.

Detail SQV 05.2 s/d 14.2

FEATURES AND FUNCTIONS

Type of duty: Short-time duty S2 - 15 min, classes A and B according to EN ISO 22153
Motors: 3-phase AC asynchronous squirrel-cage motor, type IM B9 according to IEC 60034-7
Mains voltage: 3-phase AC dan 1-phase AC (lihat tabel tegangan di technical data), variation ±10 %
Insulation class: Standard: F, tropicalized. Option: H, tropicalized
Motor protection: Standard: Thermoswitches (NC). Option: PTC thermistors (DIN 44082)

SERVICE CONDITIONS

Ambient temperature: Standard: –30 °C to +70 °C. Options: –40 °C to +70 °C, –60 °C to +60 °C
Enclosure protection (IEC 60529): Standard: IP68 with AUMA 3-phase AC motor. Option: double sealed
Corrosion protection: Standard: KS. Option: KX

Sumber: AUMA Technical data SQV 05.2 s/d 14.2.

FITUR

Fitur Utama AUMA SQV

Design features

Limit and torque sensing
Mains connection 1-phase dan 3-phase
Handwheel untuk operasi manual
Mechanical position indicator

Service conditions

Rentang suhu operasi yang lebar
Enclosure protection tertinggi
Corrosion protection berkualitas tinggi
Ambient temperature -30 °C to +70 °C

Interface and functional properties

Programmable, potential-free output contacts untuk status signalling
Soft start dan soft stop untuk operasi valve yang halus
Operating time profile untuk menghindari pressure surge
EMERGENCY behaviour dengan operating time tersendiri
Process controller (PID) dan fieldbus control
Operation data logging dan Bluetooth interface ke notebook/Android tablet

Options

Intermediate position switches
Switches in tandem version
Position transmitter
Magnetic limit and torque transmitter
Functional safety: safe end position feedback s/d SIL 2 pada konfigurasi tertentu

Interfaces

Electrical connection dengan AUMA plug/socket connector (terminal sebagai opsi)
Beragam versi cable entry
Valve attachment standar DIN dan ISO

Limit and torque sensing
Mains connection 1-phase dan 3-phase
Handwheel untuk operasi manual
Mechanical position indicator

APLIKASI

Area Aplikasi AUMA SQV

SQV dipakai pada butterfly valve dan ball valve yang membutuhkan waktu buka/tutup berbeda, misalnya membuka cepat namun menutup perlahan untuk mencegah water hammer, atau EMERGENCY operation dengan operating time tersendiri.
