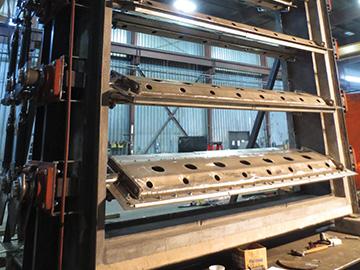

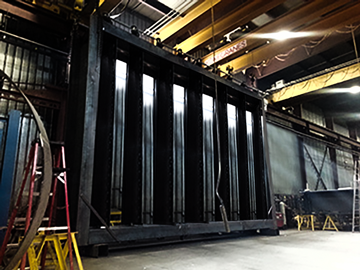

BACHMANN Louver Dampers

Louver damper untuk isolasi dan kontrol aliran gas

Louver damper Bachmann Dampjoint untuk isolasi dan kontrol aliran gas. Varian DSDS dengan blade dual skin ideal untuk isolasi normally open seperti inlet/outlet fan dan FGD.Louver damper Bachmann Dampjoint dipakai di plant utilitas dan industri berat untuk isolasi, kontrol aliran, atau keduanya, dengan aktuasi pneumatic, electro-mechanical, hydraulic, atau manual. Varian Dual Seal Dual Skin (DSDS) memakai satu baris blade dengan dua skin sehingga ada dua kontak seal, ideal untuk aplikasi isolasi yang damper-nya normally open, seperti inlet/outlet fan dan FGD.

CHAT WHATSAPP

SPESIFIKASI UTAMA

SHUT-OFF
99.9%
pada aplikasi tertentu
DSDS ISOLATION
100%
dengan seal air, 99.5% tanpa seal air
AKTUASI
4 sistem
pneumatic, electro-mechanical, hydraulic, atau manual

FITUR

Fitur Utama BACHMANN Louver Dampers

Standard features

Didesain khusus sesuai aplikasi
Dihitung dengan formula hasil program R&D BDI
Konstruksi all-welded untuk operasi bebas perawatan
Formed plate dipotong high-definition plasma untuk interface presisi
Stainless steel oversized shafts dengan stuffing boxes dan external graphite-impregnated bearings
Pilihan alloy dan seal

Sealing

Flexible stainless steel atau nickel alloy seals untuk umur panjang dan perawatan mudah
Elastomeric tadpole seals untuk shut-off sangat rapat di temperatur rendah
Blade didesain agar tidak macet saat ekspansi diferensial ketika start-up atau shut-down

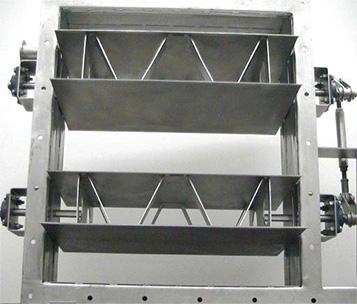

DSDS (Dual Seal Dual Skin)

Biaya modal lebih rendah: separuh jumlah shaft, linkage lebih sedikit, pengelasan lebih sedikit
Kebocoran seal rendah karena shaft louver tidak melintasi frame seal
Tidak butuh seal air saat damper terbuka, biaya operasi lebih rendah
Self-contained di dalam duct tanpa bonnet dan tanpa cavity
Mudah dikirim dan disambung di lapangan

Didesain khusus sesuai aplikasi
Dihitung dengan formula hasil program R&D BDI
Konstruksi all-welded untuk operasi bebas perawatan
Formed plate dipotong high-definition plasma untuk interface presisi
Stainless steel oversized shafts dengan stuffing boxes dan external graphite-impregnated bearings
Pilihan alloy dan seal

CATATAN TEKNIK

Catatan Teknis BACHMANN Louver Dampers

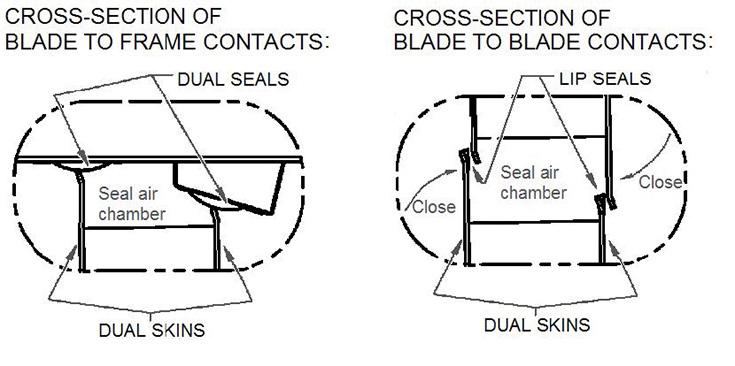

Penampang blade DSDS BACHMANN — Penampang blade DSDS: dual skin dengan seal air chamber, kontak blade-ke-frame dan blade-ke-blade. Gambar: Bachmann Dampjoint.

Mitigasi korosi

Karena sistem seal air tidak perlu menyala terus, udara dingin jarang mengalir di dalam damper. Frame tidak terdinginkan sehingga masalah korosi saat temperatur flue gas mendekati acid dew point bisa dihindari.

Beban struktur dan angin

Unit self-contained menempatkan pusat massa damper di tengah duct sehingga beban angin berkurang. Tanpa bonnet dan seal cavity, frame DSDS tidak melentur seperti desain lain.

Tanpa kondensasi asam dan penumpukan debu

Pada posisi normally open tidak ada cavity, sehingga tidak ada risiko kondensasi asam dan penumpukan debu, dan insulasi bonnet atau heat tracing yang mahal tidak diperlukan.

APLIKASI

Area Aplikasi BACHMANN Louver Dampers

Louver damper dipakai untuk isolasi, kontrol aliran gas, atau kombinasi keduanya. DSDS paling cocok untuk isolasi pada posisi normally open, misalnya inlet/outlet fan dan inlet/outlet FGD, di pembangkit, semen, metalurgi, dan petrokimia.
