Apa Itu MOV (Motor Operated Valve) dan Cara Kerjanya

Motor Operated Valve (MOV) adalah valve yang dibuka dan ditutup oleh aktuator elektrik, bukan dengan tangan. Di fasilitas industri, MOV memungkinkan valve dioperasikan dari ruang kontrol, bereaksi cepat saat kondisi proses berubah, dan tetap aman dioperasikan di lokasi yang sulit dijangkau.

MOV terdiri dari valve sebagai elemen pengatur aliran dan electric actuator yang mengubah energi listrik menjadi gerakan mekanis untuk menggerakkan stem atau shaft valve. Aktuator dipasang langsung di atas valve, atau melalui gearbox tambahan bila torsi yang dibutuhkan besar.

Karena digerakkan secara elektrik, MOV mudah dihubungkan ke sistem kontrol seperti DCS atau PLC. Operator dapat membuka, menutup, atau mengatur posisi valve dari jarak jauh sekaligus memantau status valve secara real time.

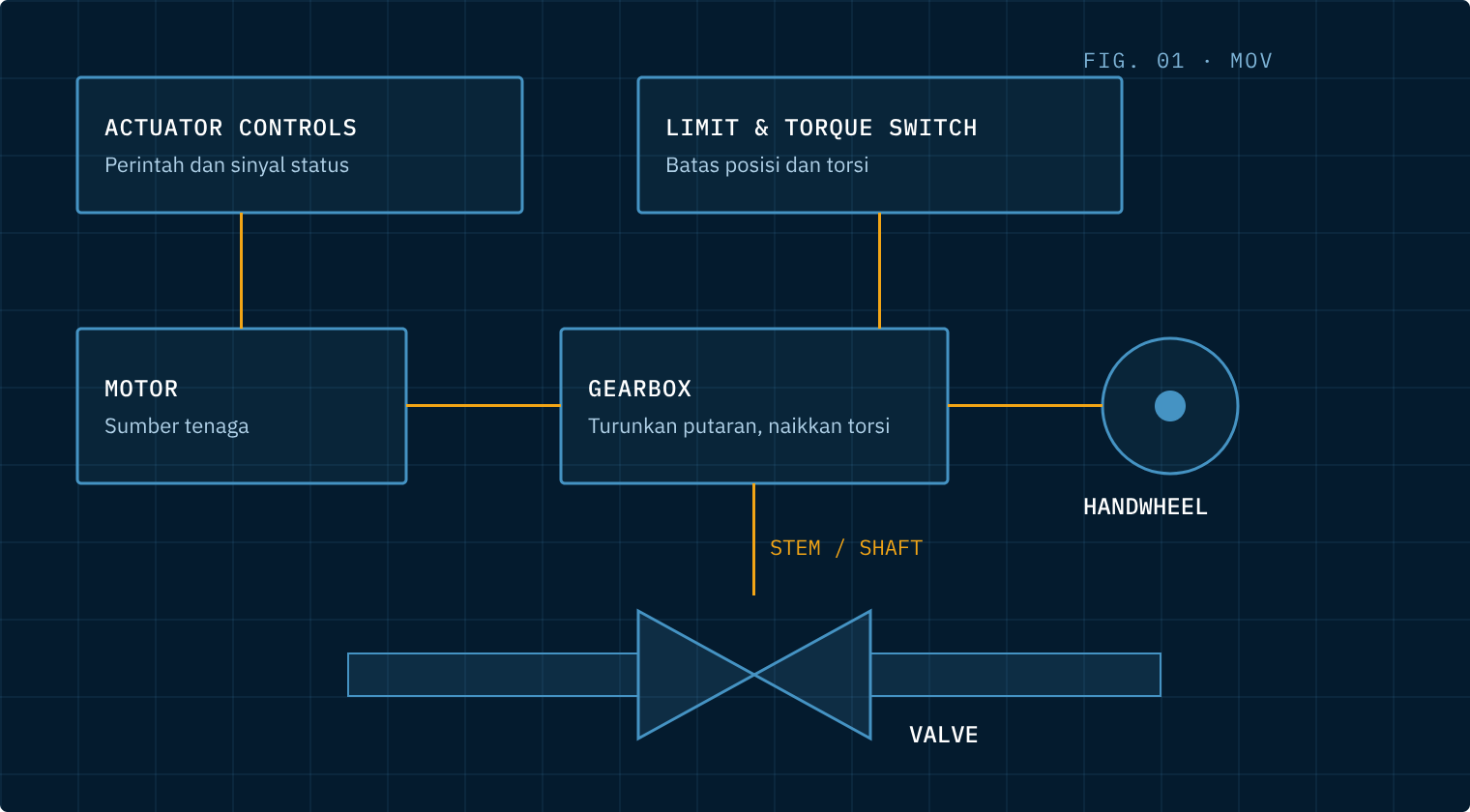

Sebuah electric actuator untuk MOV umumnya tersusun dari beberapa komponen berikut.

• Motor listrik sebagai sumber tenaga yang memutar mekanisme penggerak.
• Gearbox (reduction gear) yang menurunkan kecepatan putar motor dan menaikkan torsi keluaran sesuai kebutuhan valve.
• Limit switch dan torque switch yang menghentikan motor saat valve mencapai posisi akhir atau saat torsi melewati batas setelan.
• Handwheel untuk mengoperasikan valve secara manual saat listrik padam atau saat commissioning.
• Actuator controls yang mengolah perintah dari sistem kontrol, mengatur arah putaran motor, dan mengirim sinyal status kembali ke ruang kontrol.

Secara umum, MOV bekerja dalam urutan berikut setiap kali menerima perintah.

1. 01Sistem kontrol (DCS atau PLC) mengirim perintah buka, tutup, atau posisi tertentu ke actuator controls melalui sinyal diskrit, sinyal analog, atau fieldbus.
2. 02Actuator controls menyalakan motor dengan arah putaran yang sesuai.
3. 03Gearbox meneruskan putaran ke output drive yang memutar stem atau shaft valve.
4. 04Saat posisi akhir tercapai, limit switch menghentikan motor. Bila valve tertahan dan torsi naik melewati setelan, torque switch memutus motor untuk melindungi valve dan aktuator.
5. 05Aktuator mengirim status posisi dan alarm kembali ke sistem kontrol.

Jenis duty menentukan seberapa sering dan dengan cara apa aktuator bekerja. Pemilihan duty yang tepat memengaruhi tipe motor dan actuator controls yang digunakan.

Open-close, positioning, dan modulating

Pada AUMA, seri SA dirancang untuk open-close dan positioning duty, sedangkan seri SAR untuk modulating duty.

Selain jenis duty, MOV dibedakan berdasarkan gerak output aktuatornya. Pilihan ini mengikuti tipe valve yang digerakkan.

MOV dipakai di hampir semua fasilitas yang membutuhkan pengendalian aliran dari jarak jauh.

• Power plant, misalnya valve pada sistem air pengisi boiler, air pendingin, dan jalur uap.
• Oil and gas, misalnya valve isolasi di tangki timbun, jalur distribusi, dan terminal BBM.
• Water treatment, misalnya valve inlet dan outlet pada instalasi pengolahan air dan jaringan distribusi.

1. 01Hitung torsi yang dibutuhkan valve, termasuk margin keamanan sesuai rekomendasi pabrikan valve.
2. 02Tentukan jenis duty dan waktu operasi yang diinginkan.
3. 03Sesuaikan tegangan suplai dan protokol komunikasi dengan sistem kontrol di site.
4. 04Perhatikan kondisi lingkungan seperti suhu, kelembapan, dan area berbahaya yang memerlukan versi explosion proof.
5. 05Pilih sambungan output dan mounting yang sesuai dengan flange valve.

Beberapa gangguan yang sering ditemui pada MOV beserta langkah awal pemeriksaannya.

Apa bedanya MOV dengan valve pneumatik?

MOV digerakkan aktuator elektrik sehingga cukup membutuhkan suplai listrik, sedangkan valve pneumatik membutuhkan suplai udara bertekanan. MOV cocok untuk lokasi yang jauh dari jaringan udara instrumen.

Apakah MOV tetap bisa dioperasikan saat listrik padam?

Bisa secara manual melalui handwheel yang terpasang pada aktuator.

Bisakah valve manual yang sudah terpasang diubah menjadi MOV?

Umumnya bisa, selama valve masih layak dan tersedia mounting yang sesuai. Tim TSI dapat melakukan asesmen di site sebelum upgrade.

Apakah TSI melayani instalasi dan service MOV?

Ya. TSI menangani penjualan, installation and commissioning, service, hingga training untuk aktuator AUMA, SIPOS, dan DREHMO di seluruh Indonesia.
