Perbedaan Multi-Turn, Part-Turn, dan Linear Actuator

Setiap valve punya cara bergerak sendiri. Gate valve perlu stem yang diputar berkali-kali, butterfly valve cukup diputar seperempat putaran, sedangkan globe valve membutuhkan dorongan naik-turun. Karena itu electric actuator dibagi menjadi tiga kelompok menurut gerak output-nya: multi-turn, part-turn, dan linear.

Tabel berikut merangkum perbedaan dasarnya. Rentang torsi dan thrust diambil dari daftar produk resmi AUMA.

Multi-turn actuator memutar stem valve lebih dari satu putaran penuh sampai valve terbuka atau tertutup. AUMA menyebut aplikasi utamanya adalah gate valve, baik dengan maupun tanpa rising stem, serta globe valve. Kebutuhan valve dinyatakan dalam torsi (Nm) dan jumlah putaran dari posisi buka ke posisi tutup.

• AUMA SA untuk open-close dan positioning duty (class A dan B), rentang torsi 10 s/d 32.000 Nm.
• AUMA SAR untuk modulating duty (class C), rentang torsi 15 s/d 4.000 Nm.
• Kombinasi SA dengan bevel gearbox GK atau spur gearbox GST mencakup 120 s/d 16.000 Nm, dan dengan multi-turn gearbox GHT sampai 120.000 Nm.
• Tersedia varian explosion-proof (SAEx, SAREx), variable speed (SAV, SARV), dan underwater (SA-UW, SAR-UW).

Lihat pilihan lengkapnya di kategori Multi-Turn Actuators atau langsung di halaman AUMA SA.

Butterfly valve dan ball valve, yang banyak dipakai di industri oil and gas, hanya membutuhkan gerak putar terbatas, umumnya 90°. Untuk valve seperti ini ada dua pendekatan.

1. 01Memakai part-turn actuator khusus, misalnya AUMA SQ (open-close) dan SQR (modulating) dengan rentang 50 s/d 2.500 Nm, atau PROFOX-Q untuk torsi kecil 8 s/d 600 Nm.
2. 02Memadukan multi-turn actuator dengan part-turn gearbox. Kombinasi SA dengan gearbox GS mencakup 250 s/d 675.000 Nm, sehingga cocok untuk butterfly valve berukuran sangat besar.

Pilihan part-turn lain, termasuk versi variable speed (SQV, SQRV) dan explosion-proof (SQEx, SQREx), ada di kategori Part-Turn Actuators dan Part-Turn Gearboxes.

Linear actuator menghasilkan gaya dorong lurus, sehingga kebutuhannya dinyatakan dalam thrust (kN), bukan torsi. Di AUMA, gerak linear umumnya didapat dengan memasang linear thrust unit LE pada multi-turn actuator. LE mengubah putaran aktuator menjadi gerak dorong yang dibutuhkan untuk mengotomasi globe valve.

• SA + LE, rentang thrust 4 s/d 217 kN.
• SDL/SDG, aktuator linear kompak dengan rentang 2 s/d 15 kN.
• PROFOX-L, thrust 0,8 s/d 18 kN, variable speed, untuk open-close dan modulating duty.

Daftar lengkapnya ada di kategori Linear Actuators.

1. 01Mulai dari tipe valve dan gerak stem atau shaft-nya: berputar banyak, berputar terbatas, atau naik-turun.
2. 02Ambil data kebutuhan valve dari pabrikan valve: torsi (Nm) untuk multi-turn dan part-turn, thrust (kN) untuk linear.
3. 03Tentukan jenis duty. Pada AUMA, SA dan SQ untuk open-close, sedangkan SAR dan SQR untuk modulating.
4. 04Bila torsi melebihi rentang aktuator tunggal, gunakan kombinasi dengan gearbox.
5. 05Sesuaikan dengan lingkungan site, misalnya area berbahaya (versi explosion-proof) atau lokasi terendam (versi underwater).

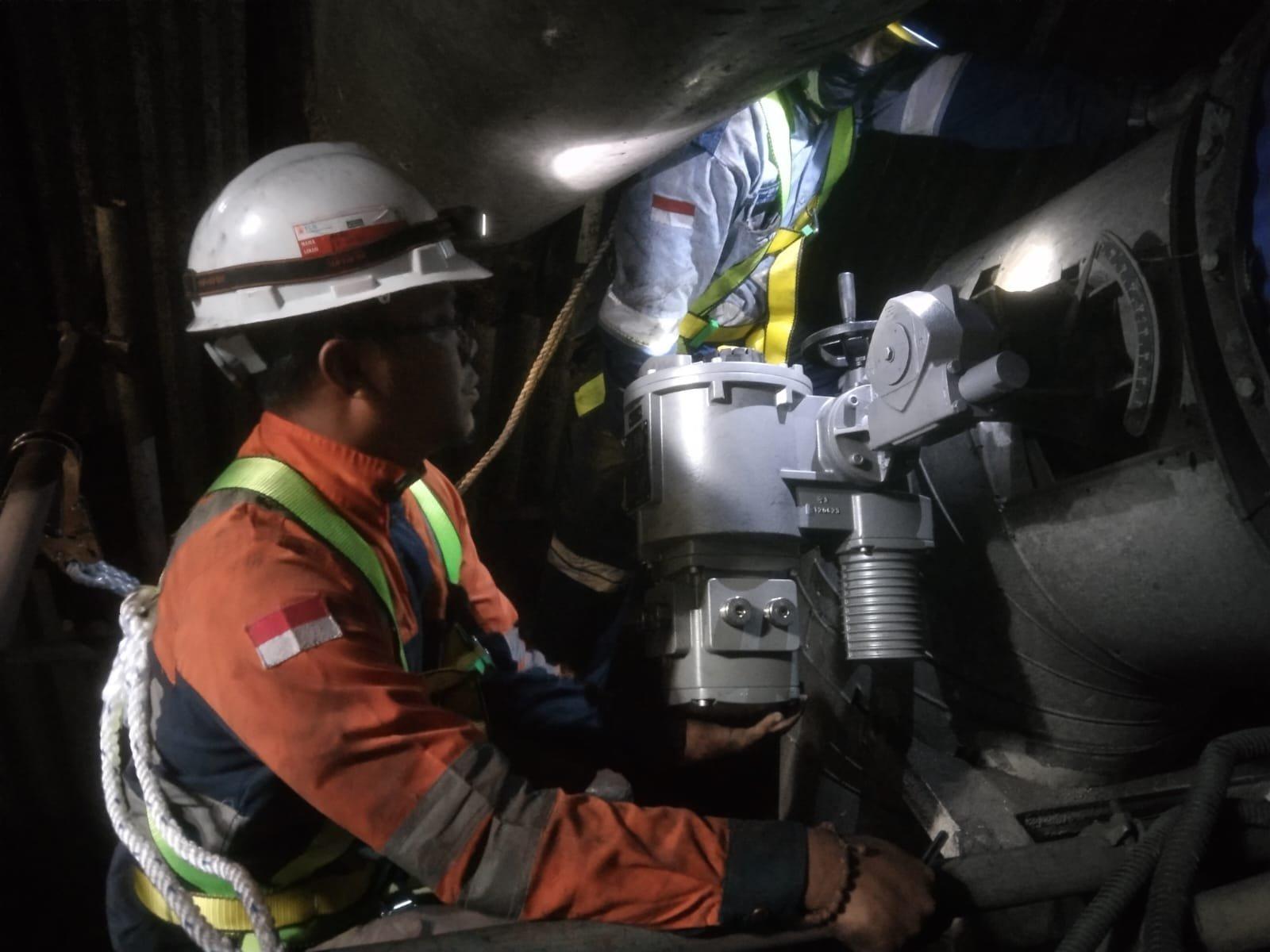

• Multi-turn: gate valve isolasi di tangki timbun dan jalur distribusi BBM. TSI memasang dan melakukan commissioning AUMA SA di Fuel Terminal Samarinda dan Fuel Terminal Tarakan.
• Part-turn: butterfly valve dan ball valve di industri oil and gas.
• Linear: globe valve yang digerakkan oleh SA + LE atau PROFOX-L.

Apakah multi-turn actuator bisa dipakai untuk butterfly valve?

Bisa, dengan menambahkan part-turn gearbox. AUMA memadukan SA dengan gearbox GS agar putaran aktuator berubah menjadi gerak 90° dengan torsi yang jauh lebih besar.

Kenapa linear actuator memakai satuan kN, bukan Nm?

Karena output-nya berupa gaya dorong lurus (thrust), bukan putaran.

Apakah TSI membantu sizing aktuator?

Ya. Kirimkan data valve dan kondisi operasi melalui halaman Contact Us, tim engineering TSI akan membantu memilih tipe dan ukuran aktuator.
