Spring Hanger vs Constant Hanger: Memilih Pipe Support yang Tepat

Pipa yang mengalirkan fluida panas memuai saat beroperasi dan menyusut kembali saat dingin. Akibatnya, titik-titik tumpuan pipa bergeser naik atau turun. Support yang kaku tidak bisa mengikuti gerakan ini, sehingga dipakai pipe support berpegas: spring hanger atau constant hanger. Keduanya sama-sama menahan berat pipa, tetapi cara menahannya berbeda.

Spring hanger memakai pegas helical yang sudah di-preset. Saat pipa bergerak, pegas memanjang atau memendek sehingga gaya topangnya ikut berubah sesuai karakteristik pegas. LISEGA menempatkan spring hanger untuk menyeimbangkan perpindahan vertikal yang relatif kecil, dengan batas variasi beban yang ditentukan dari hasil pipe stress analysis.

• Rentang beban 0,04 s/d 100 kN, travel sampai 400 mm dalam lima rentang travel.
• Type 21 paling umum, digantung dari struktur di atasnya.
• Type 25 dipakai bila defleksi rangkaian support melebihi batas dengan Type 21 atau ruang pasangnya tidak cukup.
• Type 29 spring support dari bawah, untuk titik yang tidak bisa digantung. Untuk perpindahan horizontal besar, LISEGA menyarankan slide plate.
• Type 20 angulating spring support yang mengikuti pergeseran lateral hampir tanpa gesekan, Type 27 sway brace, dan Type 79 spring hanger trapeze.

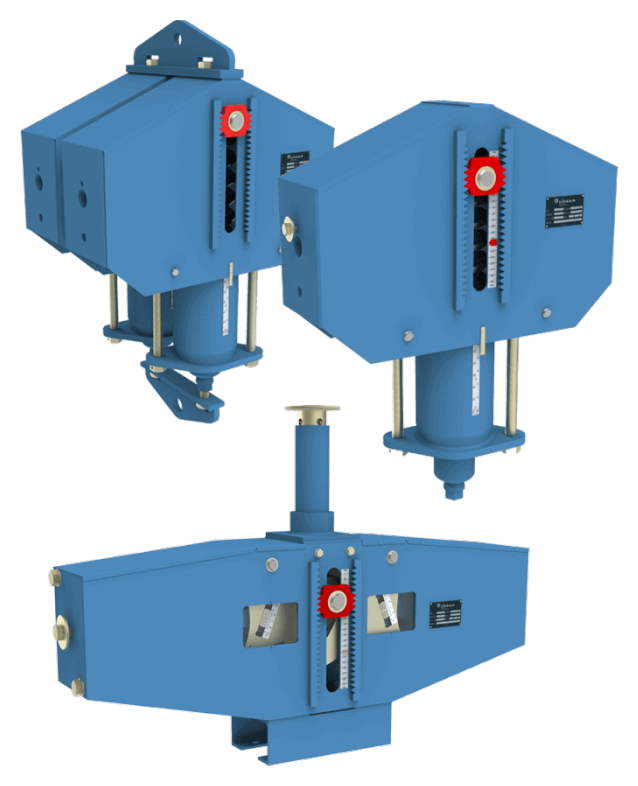

Constant hanger LISEGA memakai susunan tiga pegas berdasarkan prinsip parallelogram of forces. Susunan ini mengubah gaya pegas menjadi gaya topang yang konstan sepanjang perpindahan vertikal yang besar, sehingga beban di titik support hampir tidak berubah antara posisi dingin dan posisi operasi.

• Rentang beban 0,13 s/d 500 kN, travel sampai 900 mm.
• Type 11 desain standar untuk beban sampai 100 kN; Type 12 s/d 14 susunan paralel untuk beban sampai 500 kN.
• Type 16 heavy constant support, Type 17 servo hanger dengan regulasi beban aktif, dan Type 79 constant hanger trapeze untuk tinggi pemasangan terbatas.
• Fungsi turnbuckle untuk menyetel ulang posisi pipa, dan rentang penyetelan beban yang lebar sehingga hanger tidak perlu diganti saat beban operasi berubah.

1. 01Ambil data beban dan perpindahan vertikal tiap titik support dari hasil pipe stress analysis.
2. 02Periksa apakah variasi beban spring hanger sepanjang travel masih dalam batas yang diizinkan stress analysis. Bila ya, spring hanger umumnya cukup.
3. 03Bila variasi beban tidak dapat diterima atau perpindahan vertikalnya besar, pilih constant hanger.
4. 04Sesuaikan tipe dengan ruang pasang dan arah tumpuan: digantung dari atas, ditopang dari bawah, atau trapeze.
5. 05Bila ada perpindahan horizontal yang besar, tambahkan slide plate atau gunakan angulating support.

• Spring hanger LISEGA memiliki travel scale dengan panah putih untuk posisi dingin atau posisi blocking, dan panah merah untuk posisi panas (operasi) teoretis.
• Nilai preset tercatat di name plate, dan setelan beban masih bisa disesuaikan setelah pemasangan.
• Pada constant hanger, blocking dapat disetel di hampir semua posisi travel melalui fine-tooth notching; load scale menandai beban setelan secara permanen.
• Saat unit beroperasi, cocokkan posisi indikator dengan tanda posisi panas untuk memastikan support bekerja sesuai desain.

Apakah constant hanger selalu lebih baik dari spring hanger?

Tidak. Constant hanger dibutuhkan saat perpindahan vertikal besar atau variasi beban harus sangat kecil. Untuk perpindahan kecil, spring hanger sudah memadai dan konstruksinya lebih sederhana.

Bisakah setelan beban diubah setelah terpasang?

Bisa. LISEGA menyediakan penyetelan beban pada spring hanger maupun constant hanger, sehingga perubahan beban operasi dapat diakomodasi.

Di mana melihat produk LISEGA yang tersedia?

Lihat kategori Spring Hangers & Spring Supports dan Constant Hangers & Constant Supports, atau konsultasikan kebutuhan Anda melalui Contact Us.
