ACTUATORS / MULTI-TURN ACTUATORS

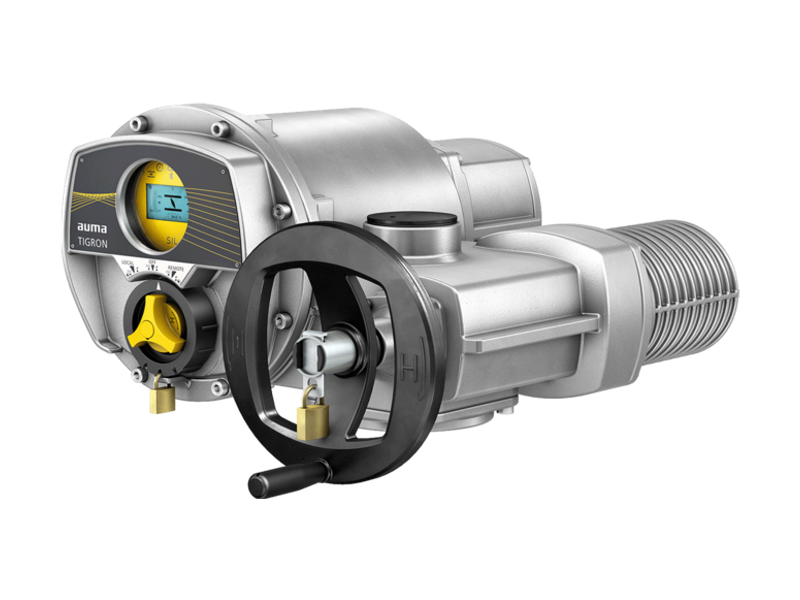

AUMA TIGRON-M Multi-Turn Actuator

Multi-turn actuator explosion-proof untuk open-close dan modulating duty

TIGRON-M adalah multi-turn actuator explosion-proof untuk gate valve, globe valve, dan (dengan gearbox) butterfly/ball valve. Tersedia untuk open-close dan modulating duty.TIGRON-M adalah multi-turn actuator explosion-proof AUMA untuk gate valve dengan atau tanpa rising stem, globe valve (termasuk double block and bleed), dan, dengan part-turn gearbox, butterfly valve serta ball valve. Stroke praktis tidak terbatas: stem naik melewati hollow shaft dan dilindungi stem protection tube. TIGRON tersedia untuk semua type of duty; dengan gearbox GK atau GST torsinya mencapai 16,000 Nm, dan dengan linear thrust unit menjadi actuator linear untuk globe valve.

CHAT WHATSAPPLIHAT DOKUMEN

SPESIFIKASI UTAMA

  • TORQUE RANGE

    10 s/d 1,000Nm

  • OUTPUT SPEEDS

    4 s/d 216rpm

  • ENCLOSURE PROTECTION

    IP68

  • CORROSION PROTECTION

    C5/CX

  • AMBIENT TEMPERATURE

    -65 to +75°C

  • ATEX

    IIC T4

    Ex db eb h, Gb

SPESIFIKASI LENGKAP

Spesifikasi Teknis AUMA TIGRON-M

TR-M open-close (S2 - 15 min), TR-MR modulating (S4 - 25 %).TR-M: open-close duty, motor 3-phase AC, S2 - 15 min. TR-MR: modulating duty, S4 - 25 %. Output speed 4 s/d 180 rpm (50 Hz) untuk TR-M dan 4 s/d 45 rpm untuk TR-MR.

Ukuran TIGRON TR-M / TR-MR

TYPETORQUE [Nm]TORQUE RANGE [Nm]RUN [Nm]RUN TORQUE TR-M MAX. [Nm]MODULATING [Nm]MODULATING TORQUE TR-MR MAX. [Nm]STARTS [1/h]STARTS TR-MR MAX. [1/h]EN ISO 5210WEIGHT [kg]WEIGHT APPROX. [kg]
30X10 s/d 3011151,200F07 or F1026
60X10 s/d 6021301,200F07 or F1027
120X12 s/d 12042601,000F1030
250X25 s/d 250100120900F1448
500X50 s/d 500175200600F1450
1000X100 s/d 1,000330330600F1666

Geser untuk melihat kolom lain

Sumber: AUMA Technical data TR-M30X s/d M1000X open-close duty dan TR-MR30X s/d MR1000X modulating duty, 3-phase AC. Sertifikat: DEKRA 19 ATEX 0091 X, IECEx DEK 19.0055 X.

FITUR

Fitur Utama AUMA TIGRON-M

  • Open-close dan modulating duty
  • Combi-Switch untuk operasi yang optimal
  • Position sensing s/d 5,000 turns/stroke
  • Torque sensing 0 s/d 100 % torsi maksimum
  • Handwheel untuk operasi manual

APLIKASI

Area Aplikasi AUMA TIGRON-M

TIGRON-M dipakai untuk otomasi valve di area hazardous: gate valve dan globe valve di fasilitas migas, petrokimia, dan kimia, serta butterfly/ball valve bila dikombinasikan dengan part-turn gearbox AUMA.

INDUSTRI

  • Oil & GasManufaktur
  • Power

DOKUMEN

Dokumen Teknis AUMA TIGRON-M

Lihat semua dokumen di situs AUMA

PRODUK KOMPATIBEL

Produk Kompatibel dengan AUMA TIGRON-M

PRODUK TERKAIT

Rekomendasi Produk Terkait

Teknisi TSI melakukan commissioning aktuator AUMA di Fuel Terminal Samarinda

KONSULTASI & LAYANAN

Dukungan Teknis TSI untuk AUMA TIGRON-M

Tim engineering TSI membantu sizing dan pemilihan tipe, lalu menangani instalasi, commissioning, service, hingga training di site Anda.
