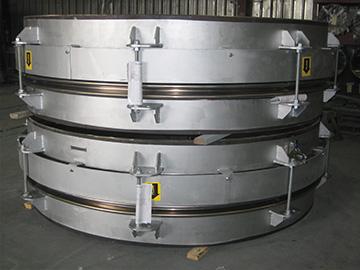

BACHMANN Metallic Expansion Joints

Expansion joint metalik dari stainless steel hingga paduan khusus

Bachmann memproduksi expansion joint berkinerja tinggi dari stainless steel, nickel, inconel, incoloy, hastelloy, titanium, monel, dan paduan lain. Convoluted bellows bulat dibuat hingga diameter tiga puluh kaki, dinding tunggal atau berlapis, sedangkan joint persegi tersedia dengan camera-corner, mitered corner, atau round-corner. Joint metalik bisa didesain untuk aplikasi temperatur sangat tinggi.

CHAT WHATSAPP

SPESIFIKASI UTAMA

ROUND BELLOWS DIAMETER
up to 30ft
CONSTRUCTION
Single / laminated wall

FITUR

Fitur Utama BACHMANN Metallic Expansion Joints

Material

Stainless steel
Nickel, inconel, incoloy, hastelloy
Titanium, monel, dan paduan khusus lain

Round

Convoluted bellows sampai diameter 30 ft, single atau laminated-wall
Sistem externally-pressurized, pressure-balanced, hinged, gimballed, dan articulated

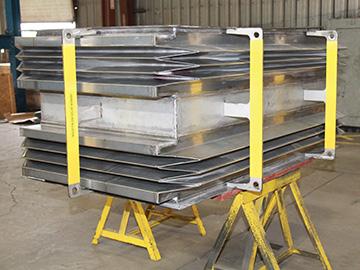

Rectangular

Camera-corner, mitered corner, atau round-corner
Fleksibilitas tinggi, siklus hidup panjang, sambungan sudut bertegangan rendah
Spring rate rendah dan ukuran tidak terbatas
Bisa menyerap gerakan aksial dan lateral

Stainless steel
Nickel, inconel, incoloy, hastelloy
Titanium, monel, dan paduan khusus lain

TIPE

Pilihan Tipe BACHMANN Metallic Expansion Joints

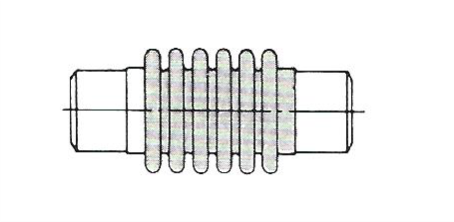

BW / F

Axial expansion joint

BW: butt weld kedua ujung. F: flanged kedua ujung.

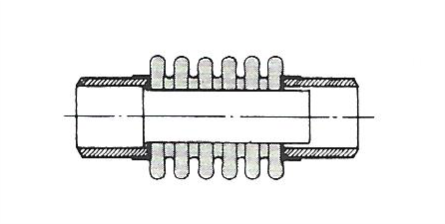

BWS / FS

Axial expansion joint with internal guide sleeve

Axial joint dengan internal guide sleeve, butt weld atau flanged.

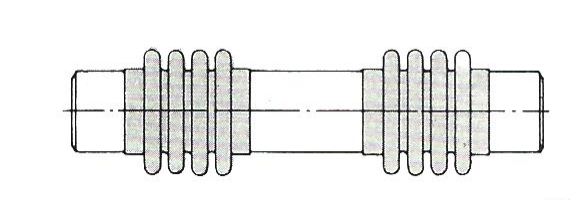

BWT / FT

Double joint

Double joint, butt weld atau flanged kedua ujung.

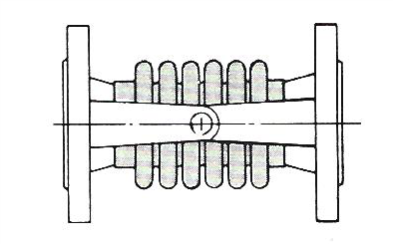

BWH / FH

Hinged joint

Hinged joint, butt weld atau flanged kedua ujung.

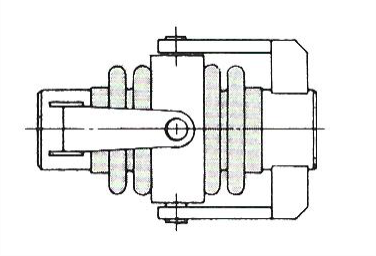

BWG / FG

Gimbal joint

Gimbal joint, butt weld atau flanged kedua ujung.

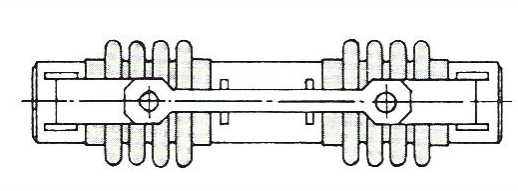

BWTH / FTH

Double joint, guided in one plane

Double joint yang dipandu di satu bidang.

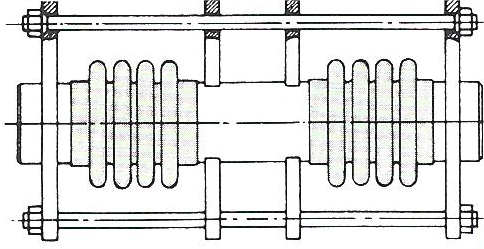

BWTU / FTU

Articulated double joint

Articulated double joint, butt weld atau flanged kedua ujung.

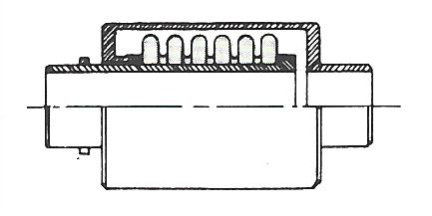

BWE / FE

Axial joint, bellows under external pressure

Bellows menerima tekanan eksternal, butt weld atau flanged.

APLIKASI

Area Aplikasi BACHMANN Metallic Expansion Joints

Menyerap ekspansi termal dan gerakan pada saluran gas dan pipa, misalnya ducting boiler, inlet turbin gas, exhaust plenum, chimney, dan penetrasi pipa, termasuk aplikasi bertemperatur sangat tinggi.
