BACHMANN Non-Metallic Expansion Joints

Fabric dan elastomer untuk flue dan ducting

Expansion joint non-metalik Bachmann: fabric berlapis untuk flue dan duct hingga 2300 °F, serta elastomer untuk ducting di bawah 400 °F.Expansion joint non-metalik temperatur tinggi Bachmann dipakai terutama pada sistem flue dan duct, tersusun dari beberapa lapis thermal fabric insulasi dengan cover fluoroplastic, dan tahan hingga 2300 °F. Untuk ducting di bawah 400 °F tersedia joint elastomer molded atau belted dengan penguat non-asbestos yang tahan asam dan abrasi. Keduanya ekonomis, spring rate rendah, dan mudah diadaptasi ke ruang terbatas.

CHAT WHATSAPP

SPESIFIKASI UTAMA

HIGH-TEMPERATURE FABRIC
up to 2300°F
ELASTOMERIC
< 400°F
MODELS
6
U, UL, C, CL, AF Telescopic, AF Captive liner

FITUR

Fitur Utama BACHMANN Non-Metallic Expansion Joints

High-temperature (fabric)

Beberapa lapis thermal fabric insulasi dengan cover fluoroplastic
Tahan hingga 2300 °F
Spring rate rendah dengan gerakan aksial dan lateral besar
Ekonomis dan bisa diadaptasi ke ruang terbatas

Low-temperature (elastomeric)

Untuk duct dan flue di bawah 400 °F
Elastomer molded atau belted dengan penguat non-asbestos
Tahan asam dan abrasi
Menyerap gerakan besar pada jarak face-to-face pendek

Parameter pemilihan

Gerakan di duct (axial, lateral, angular, torsion)
Temperatur dan tekanan desain dan operasi
Komposisi dan sifat flue gas
Orientasi duct (horizontal, vertikal, miring)
Kandungan debu, fly ash, dan kebutuhan instalasi khusus

Beberapa lapis thermal fabric insulasi dengan cover fluoroplastic
Tahan hingga 2300 °F
Spring rate rendah dengan gerakan aksial dan lateral besar
Ekonomis dan bisa diadaptasi ke ruang terbatas

TIPE

Pilihan Tipe BACHMANN Non-Metallic Expansion Joints

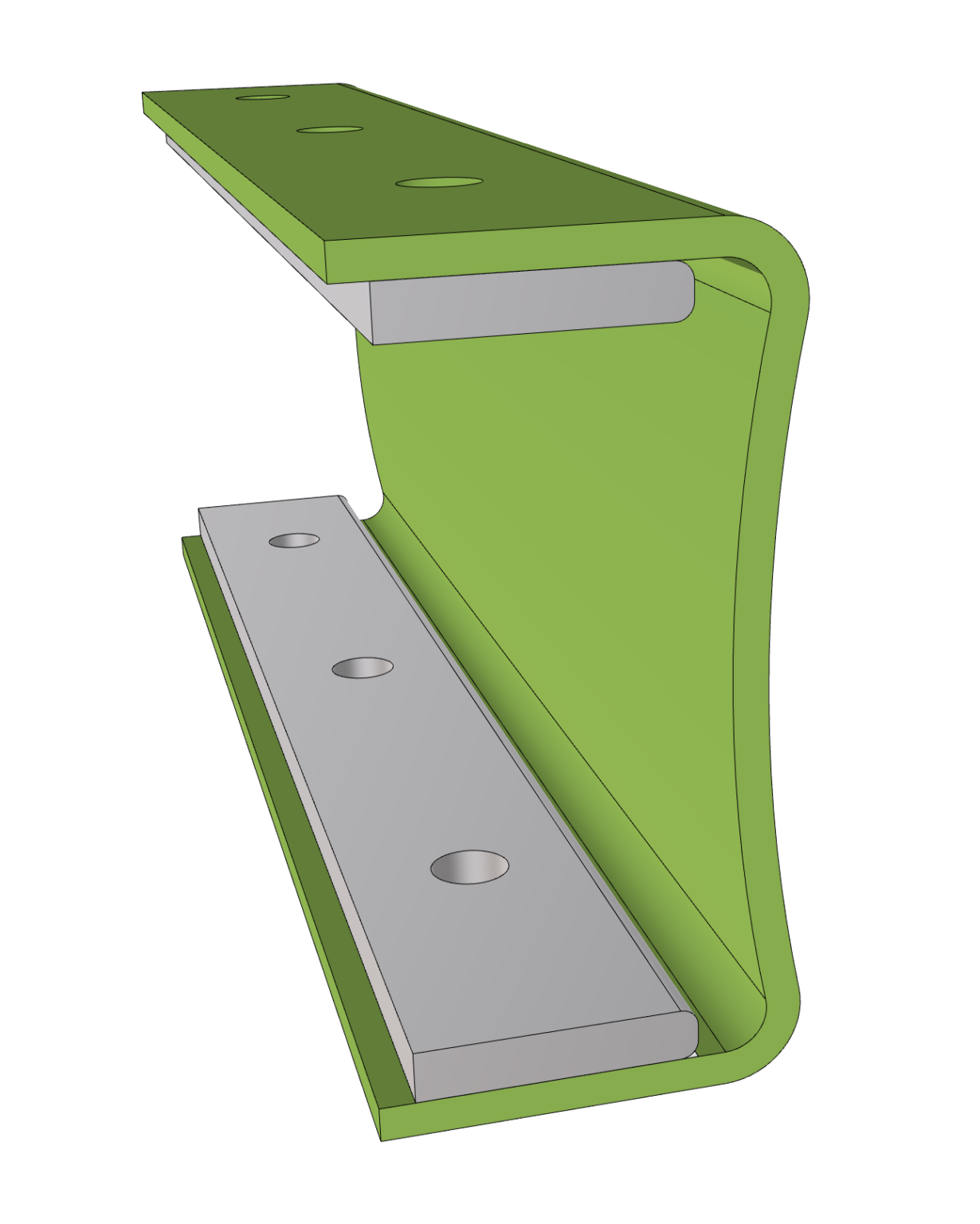

MODEL U

Model “U”

Belt fleksibel berbentuk U dengan backing bar.

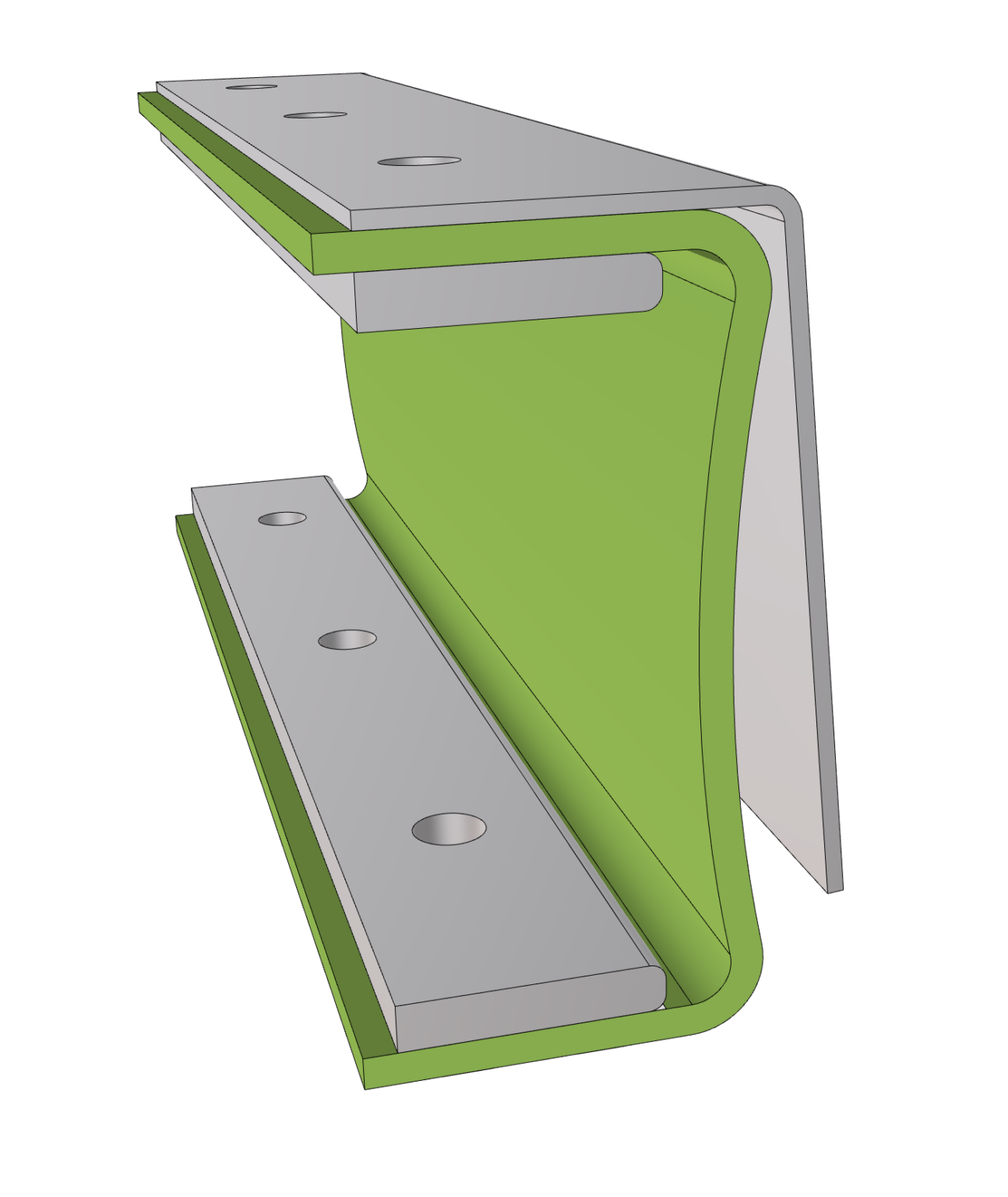

MODEL UL

Model “UL”

Model U dengan liner.

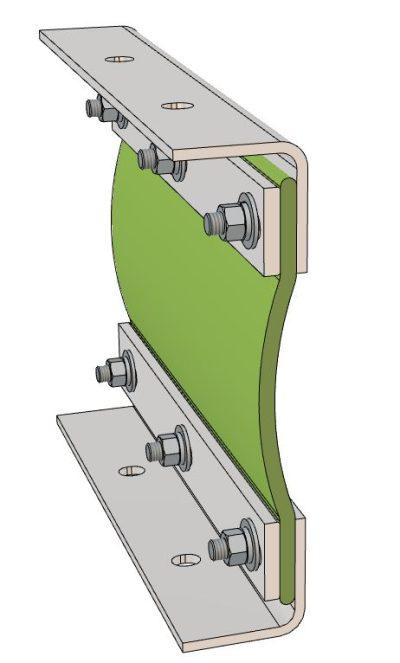

MODEL C

Model “C”

Belt fleksibel berprofil C dengan frame berbaut.

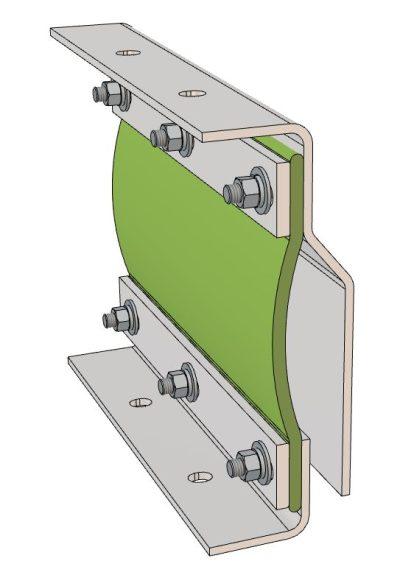

MODEL CL

Model “CL”

Model C dengan liner.

MODEL AF

Model “AF Telescopic”

Dengan dust isolation pillow dan liner teleskopik.

MODEL AF

Model “AF Captive liner”

Dengan dust isolation pillow dan captive liner.

CATATAN TEKNIK

Catatan Teknis BACHMANN Non-Metallic Expansion Joints

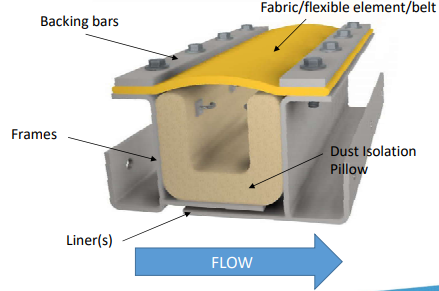

Komponen expansion joint non-metalik BACHMANN — Komponen: backing bars, fabric/flexible element (belt), frames, dust isolation pillow, dan liner. Gambar: Bachmann Dampjoint.

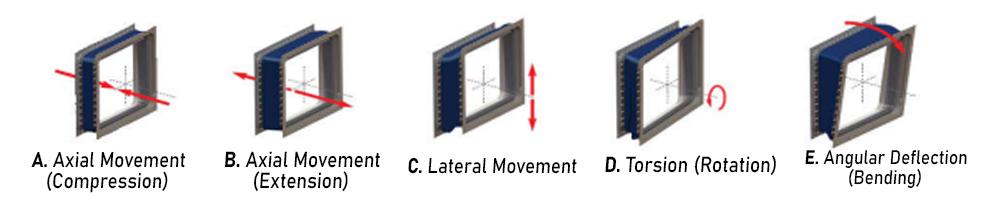

Gerakan yang diserap

Expansion joint dipilih berdasarkan gerakan di duct: kompresi dan ekstensi aksial, gerakan lateral, torsi (rotasi), dan defleksi angular.

Lokasi pemasangan

Joint komposit biasanya dipasang di titik yang membutuhkan spring rate rendah sekaligus gerakan aksial dan lateral besar.

APLIKASI

Area Aplikasi BACHMANN Non-Metallic Expansion Joints

Dipakai pada sistem flue dan ducting: ducting boiler, inlet/outlet fan, dari fan ke bag filter dan ESP, scrubber, serta chimney di pembangkit, semen, metalurgi, dan petrokimia.
