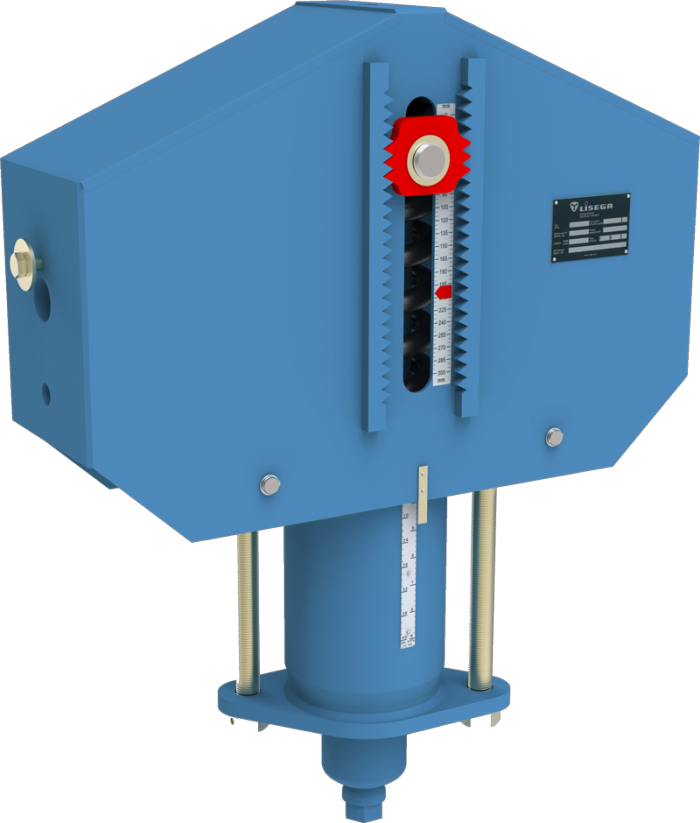

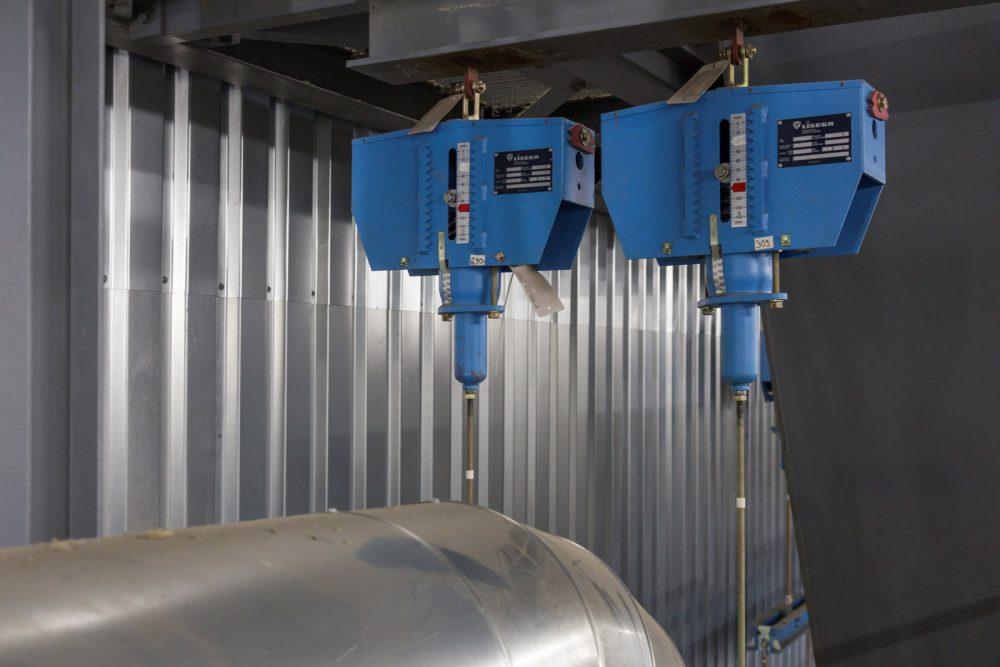

TYPE 11
Constant hanger type 11
Desain standar untuk beban sampai 100 kN.
AUTHORIZED DISTRIBUTORPIPE SUPPORTS / CONSTANT HANGERS & CONSTANT SUPPORTS
LISEGA Constant Hangers and Constant Supports
Gaya penyangga konstan untuk pergeseran vertikal besar
Constant hangers dan constant supports LISEGA mengubah gaya pegas menjadi gaya penyangga konstan sepanjang pergeseran vertikal yang besar, dengan presisi fungsi tinggi dan rentang penyetelan beban yang lebar.Constant hangers dan constant supports LISEGA mengubah gaya pegas menjadi gaya penyangga yang konstan sepanjang rentang pergeseran vertikal yang besar. Prinsip kerjanya memakai tiga pegas yang disusun menurut parallelogram of forces, sehingga presisi fungsinya tinggi dengan rentang penyetelan beban yang lebar. TSI menyuplai tipe 11 hingga trapeze tipe 79 dan membantu pemilihan load group serta travel range untuk sistem perpipaan Anda.
SPESIFIKASI UTAMA
LOAD
0.13 s/d 500kN
29.23 lbf to 112,404.47 lbf
TRAVEL RANGE
up to 900mm
35.43 in
TYPE 11
up to 100kN
standard design
TYPE 12-14
up to 500kN
parallel set-up
FITUR
Fitur Utama LISEGA Constant Hangers
Fungsi
- Gaya konstan berdasarkan prinsip kerja khusus (principle-based constancy)
- Pre-relaxed springs mencegah penurunan kapasitas beban yang berarti
- Gesekan rendah karena jumlah titik bearing diminimalkan
- Torque-free load application melalui satu titik gantung
- Rentang penyetelan beban sangat lebar, hanger tidak perlu diganti saat beban operasi berubah
Pemasangan dan pengaturan
- Name plate memuat spesifikasi teknis lengkap
- Travel scale terbaca langsung dengan penanda posisi hot/cold
- Load scale dengan penanda permanen beban setel
- Fungsi turnbuckle untuk menyetel ulang posisi pipa
- Blocking bisa disetel di hampir semua posisi travel lewat fine-tooth notching
Konstruksi
- Desain simetris, aliran gaya langsung melalui sumbu simetri
- Power-weight ratio yang menguntungkan, beban instalasi lebih ringan
- Disusun per load group dan travel range (modular system)
- Corrosion protection berkualitas tinggi dan finishing chemically nickel-plated bebas perawatan
- Double load-tube guiding pada constant support untuk meneruskan beban samping
- Gaya konstan berdasarkan prinsip kerja khusus (principle-based constancy)
- Pre-relaxed springs mencegah penurunan kapasitas beban yang berarti
- Gesekan rendah karena jumlah titik bearing diminimalkan
- Torque-free load application melalui satu titik gantung
- Rentang penyetelan beban sangat lebar, hanger tidak perlu diganti saat beban operasi berubah
TIPE
Pilihan Tipe LISEGA Constant Hangers

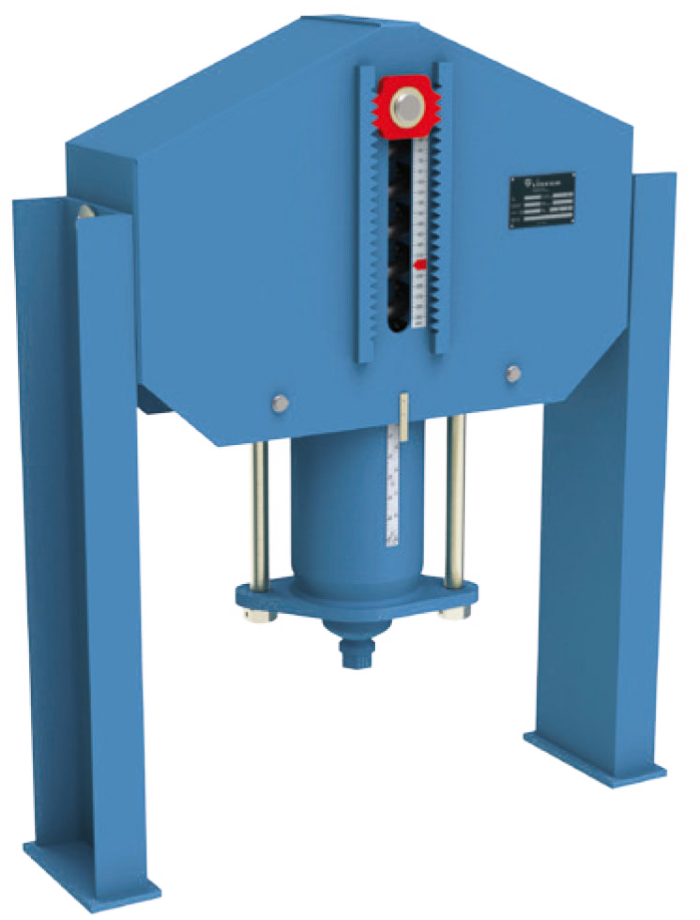

TYPE 11 + 71
Type 11 with support brackets type 71
Support brackets dibaut di pabrik LISEGA untuk versi dudukan di atas permukaan.

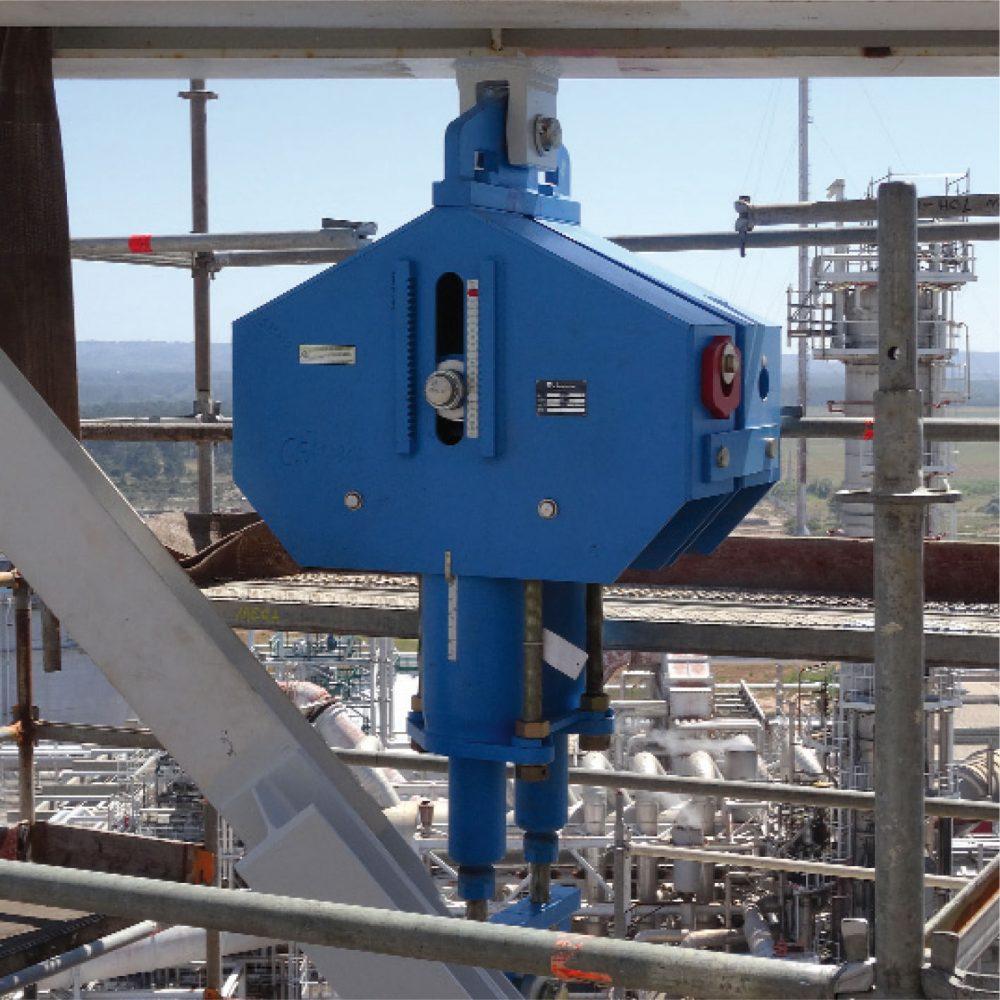

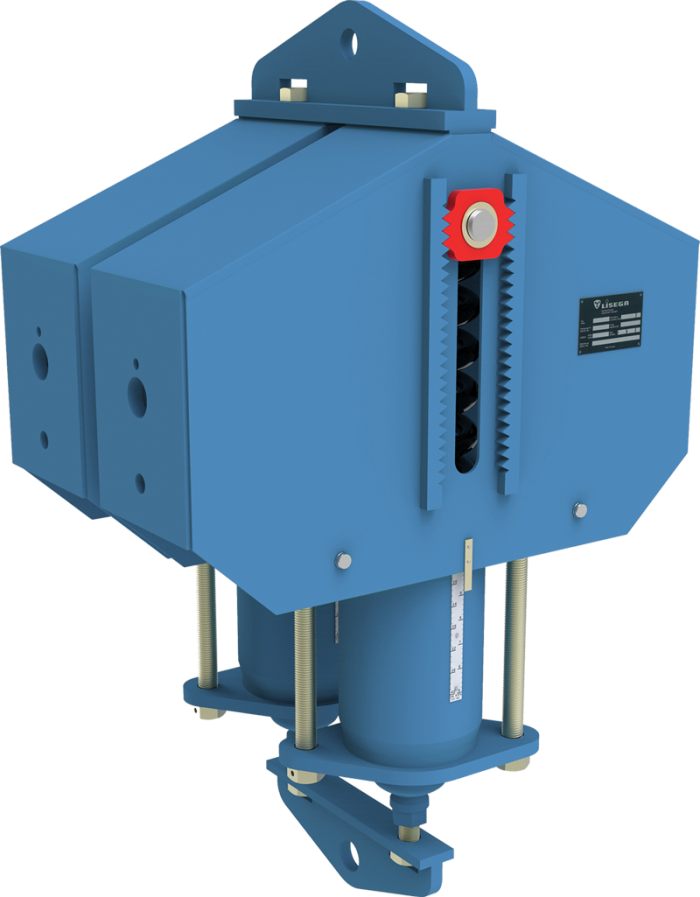

TYPE 12-14
Constant hangers type 12-14
Susunan paralel untuk beban sampai 500 kN, bisa dirakit cepat dari unit stok.

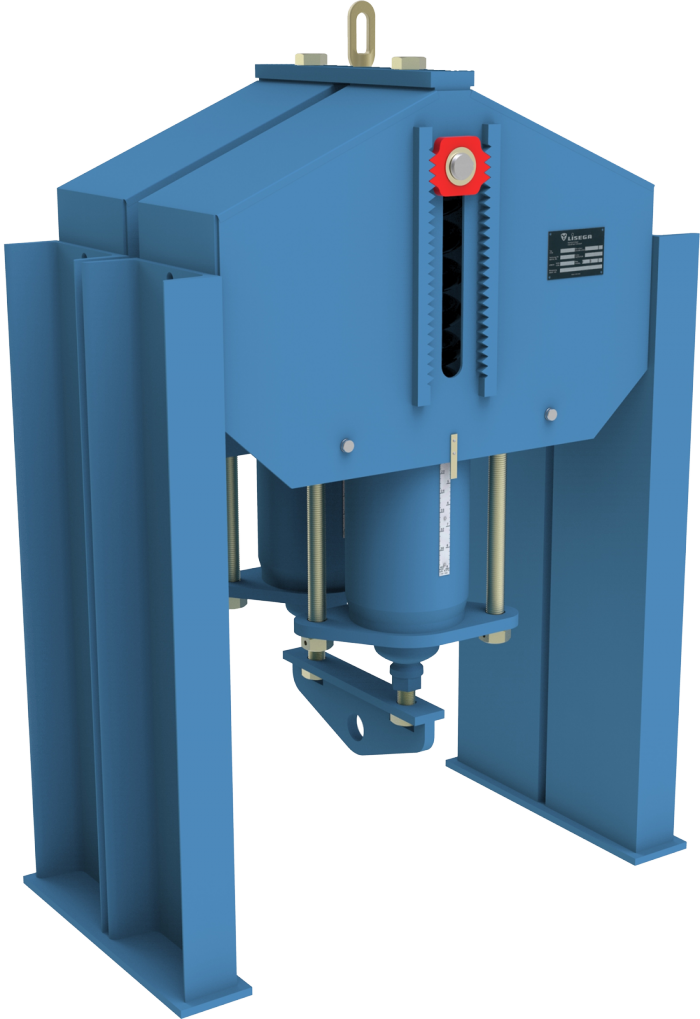

TYPE 12-14 + 71
Type 12-14 with support brackets type 71
Versi paralel sampai 500 kN dengan support brackets yang dibaut di pabrik.

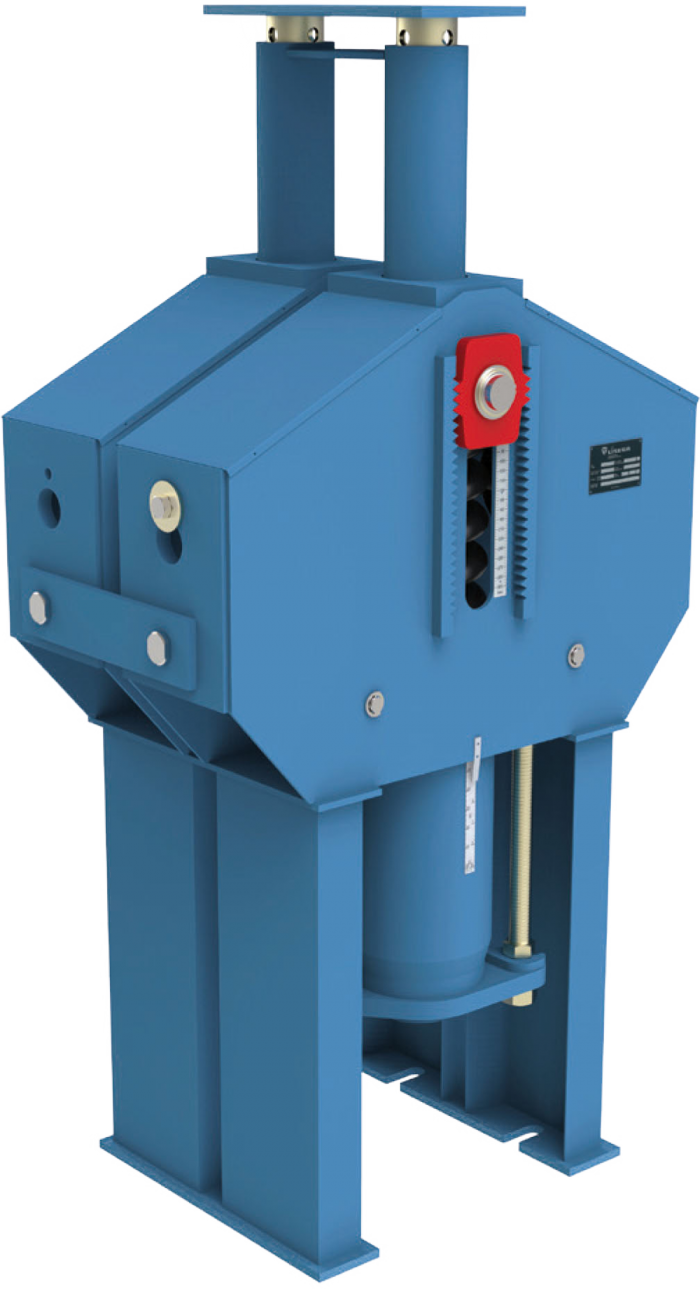

TYPE 16
Heavy constant support type 16
Desain khusus multi-cell saat beban berat harus didistribusikan.

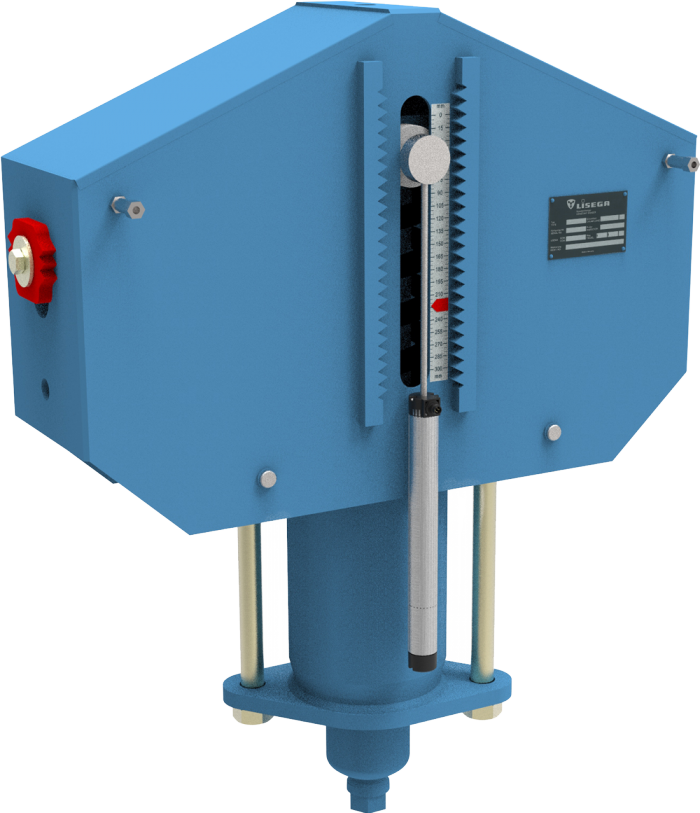

TYPE 17
Servo hanger type 17
Dilengkapi active load regulation untuk menurunkan overload pada sistem perpipaan ke tingkat aman.

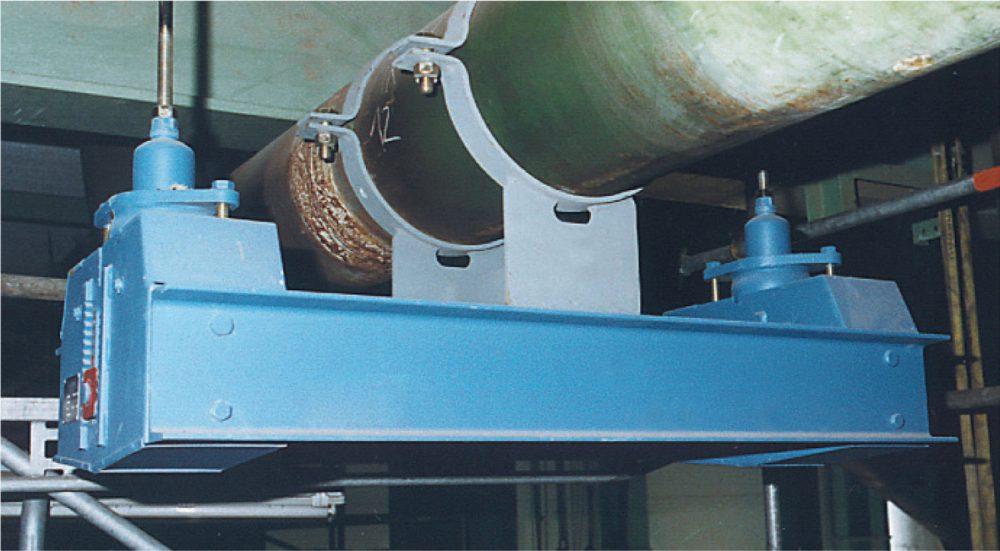

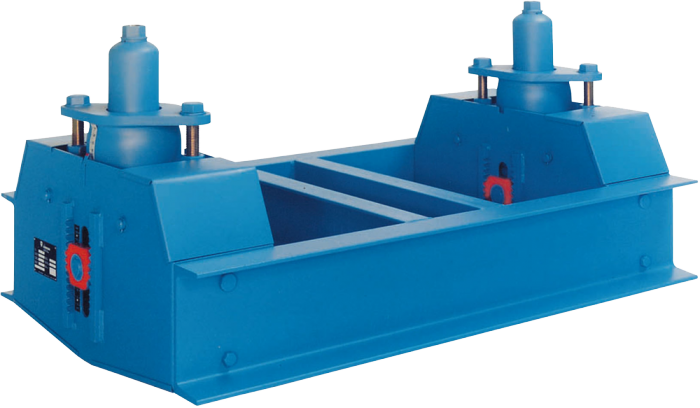

TYPE 79
Constant hanger trapezes type 79
Dipakai saat tinggi ruang pemasangan terbatas.
APLIKASI
Area Aplikasi LISEGA Constant Hangers
Constant hangers dipakai pada perpipaan dan komponen terkait yang mengalami travel vertikal besar. Beban kerja diteruskan di seluruh area travel tanpa deviasi berarti, dan presisi fungsinya menentukan perilaku jangka panjang komponen yang disangga.
INDUSTRI
- PowerNuklir
- Oil & GasManufaktur
GALERI

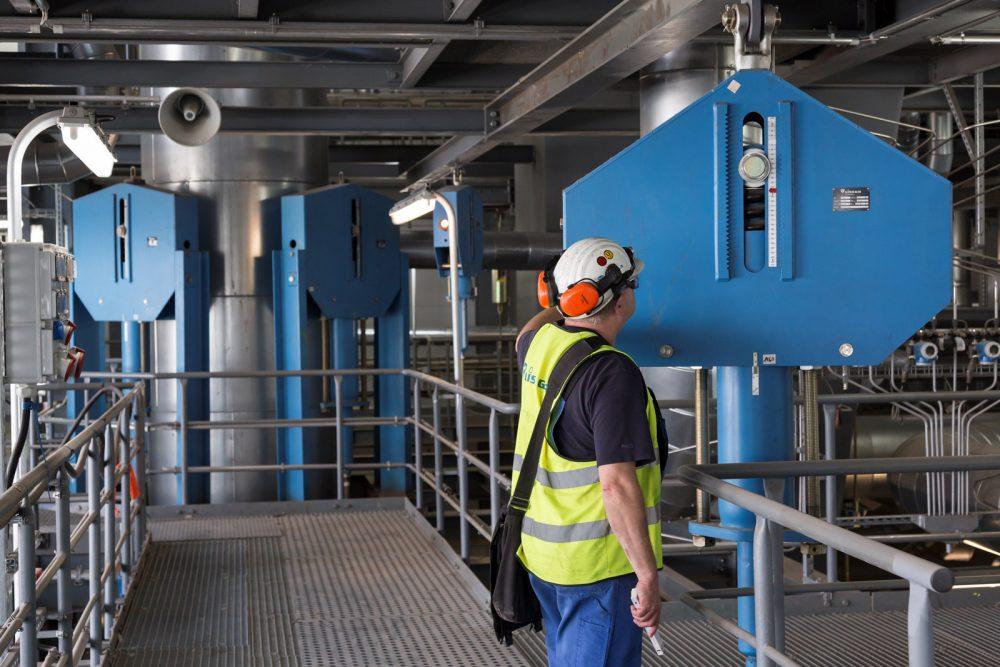

Contoh Pemasangan LISEGA Constant Hangers
