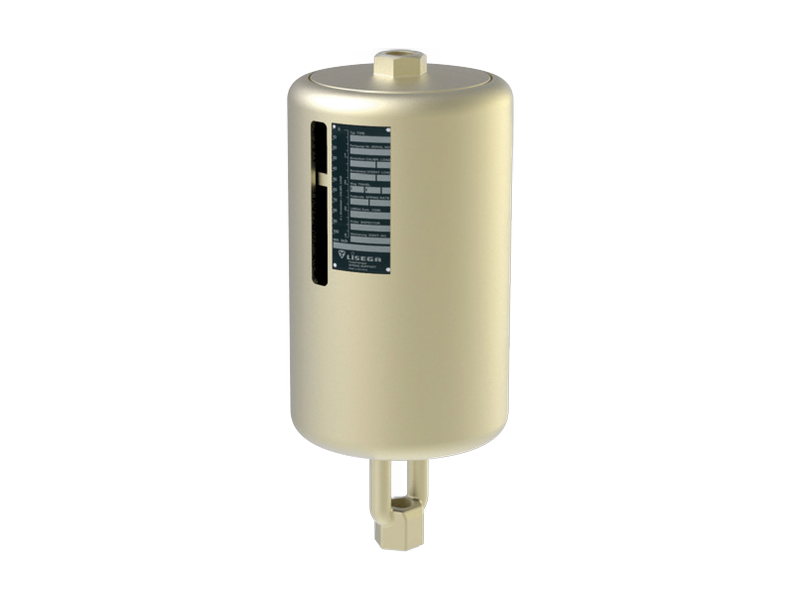

TYPE 21
Spring hangers type 21
Tipe paling umum, dilengkapi koneksi atas untuk menggantung pipa.
AUTHORIZED DISTRIBUTORPIPE SUPPORTS / SPRING HANGERS & SPRING SUPPORTS
LISEGA Spring Hangers and Spring Supports
Penyeimbang pergeseran vertikal kecil pada sistem perpipaan
Spring hangers dan spring supports LISEGA memakai helical coil spring yang sudah di-preset untuk memberi gaya penyangga variabel sesuai karakteristik pegasnya sepanjang langkah. Variasi beban dihitung lewat stress analysis sesuai sensitivitas sistem perpipaan. TSI menyuplai rangkaian tipe LISEGA, dari spring hanger standar hingga trapeze, beserta dukungan pemilihan tipe untuk proyek Anda.
SPESIFIKASI UTAMA
LOAD
0.04 s/d 100kN
29.23 lbf to 112,404.47 lbf
TRAVEL RANGE
up to 400mm
7.87 in
FITUR
Fitur Utama LISEGA Spring Hangers
Konstruksi dan finishing
- Tanpa pengelasan (types 20, 21, 27)
- Fully galvanised surfaces
- Special pre-relaxed springs dengan finishing CDP (cataphoretic dip painting)
- Integrated connecting elements
- Modular system design dan standardized accessories
Pemasangan dan pengaturan
- Cold/blocking position ditandai di travel scale (panah putih)
- Hot position ditandai di travel scale (panah merah)
- Fully adjustable blocking system
- Nilai preset tercantum di riveted nameplate
- Variable connection possibilities, beban bisa disetel ulang setelah terpasang
Kinerja
- Lima travel range (0 s/d 400 mm), load groups C s/d 9
- Torque-free load application
- Favorable power-weight ratios
- Tanpa pengelasan (types 20, 21, 27)
- Fully galvanised surfaces
- Special pre-relaxed springs dengan finishing CDP (cataphoretic dip painting)
- Integrated connecting elements
- Modular system design dan standardized accessories
TIPE
Pilihan Tipe LISEGA Spring Hangers

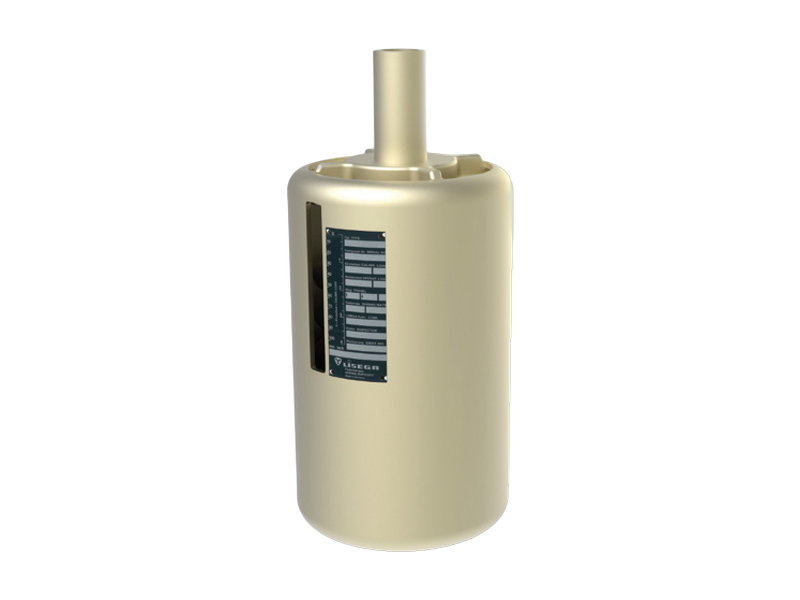

TYPE 25
Spring hangers type 25
Dipakai saat batas defleksi tipe 21 terlampaui atau ruang pemasangan tidak mencukupi.

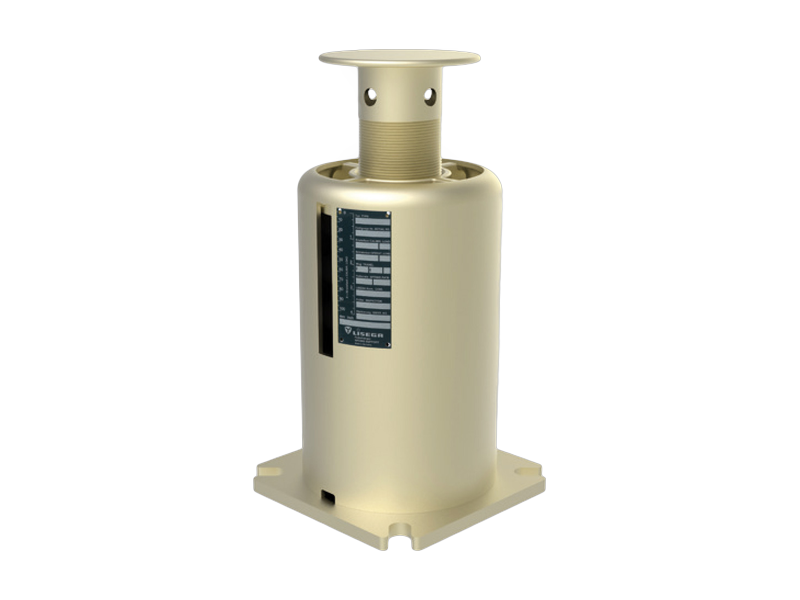

TYPE 29
Spring supports type 29
Alternatif penopang dari bawah saat pipa tidak bisa digantung. Untuk pergeseran horizontal besar disarankan memakai slide plates.

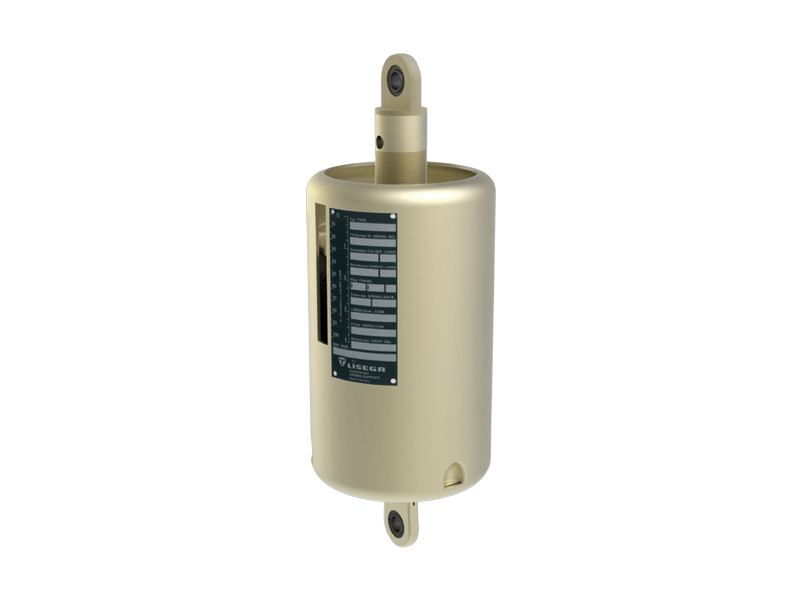

TYPE 20
Angulating spring supports type 20
Menyerap pergeseran lateral praktis tanpa gaya gesek.
TYPE 27
Sway braces type 27
Bekerja ke arah tekan dan tarik untuk menstabilkan posisi sistem perpipaan.

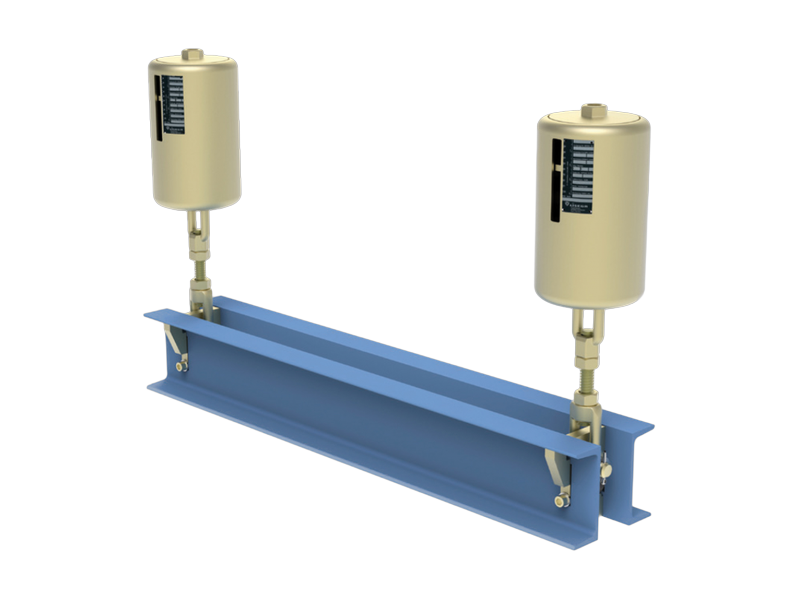

TYPE 79
Spring hanger trapezes type 79
Menggabungkan keunggulan spring hanger dengan trapeze plug-in yang mudah dipasang tanpa pengelasan.
APLIKASI
Area Aplikasi LISEGA Spring Hangers
Spring hangers dan spring supports dipasang di titik penyangga yang mengalami pergeseran vertikal kecil akibat perubahan suhu pipa. Karena gaya pegas berubah sepanjang langkah, variasi beban dibatasi lewat stress analysis sesuai sensitivitas sistem perpipaan.
INDUSTRI
- Oil & GasPower
- NuklirManufaktur
GALERI
Contoh Pemasangan LISEGA Spring Hangers
DOKUMEN
Dokumen Teknis LISEGA Spring Hangers
PRODUK TERKAIT
Rekomendasi Produk Terkait
LISEGA
PIPE SUPPORTS / SPRING HANGERS
Heavy-duty spring hangers and spring supports
Spring hangers untuk beban lebih besar
LISEGA
PIPE SUPPORTS / CONSTANT HANGERS
Constant hangers and constant supports
Beban 0,13 s/d 500 kN, travel sampai 900 mm
LISEGA
LISEGA
PIPE SUPPORTS / SPRING HANGERS
Heavy-duty spring hangers and spring supports
Spring hangers untuk beban lebih besar
LISEGA
PIPE SUPPORTS / CONSTANT HANGERS
Constant hangers and constant supports
Beban 0,13 s/d 500 kN, travel sampai 900 mm
LISEGA
PIPE SUPPORTS / DYNAMIC COMPONENTS
Snubbers type 30, 31
Beban 3 s/d 5.000 kN, stroke 100 s/d 750 mm
KONSULTASI & LAYANAN
Dukungan Teknis TSI untuk LISEGA Spring Hangers
Tim engineering TSI membantu sizing dan pemilihan tipe, lalu menangani instalasi, commissioning, service, hingga training di site Anda.
