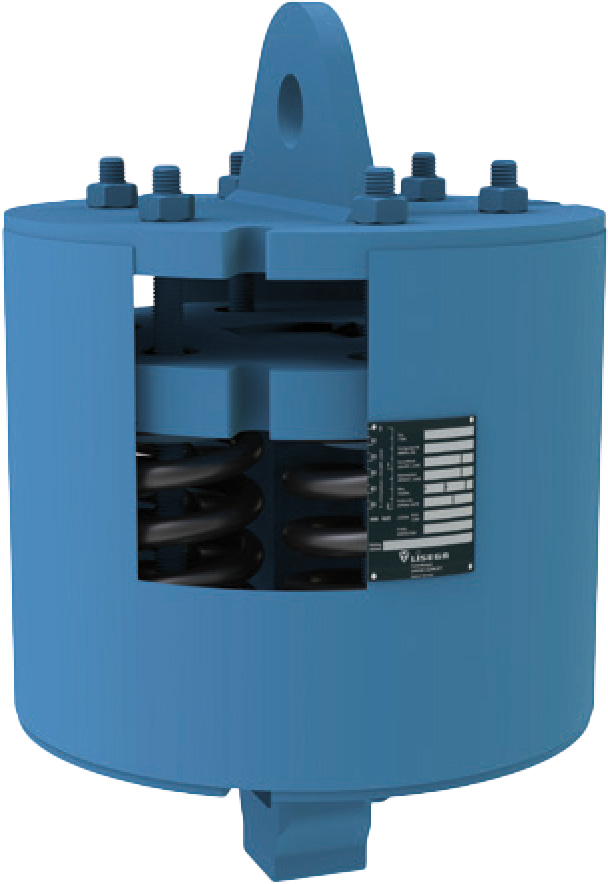

TYPE 22
Heavy-duty spring hangers type 22
Setara fungsi type 21, untuk beban sampai 400 kN.
AUTHORIZED DISTRIBUTORPIPE SUPPORTS / SPRING HANGERS & SPRING SUPPORTS
LISEGA Heavy-Duty Spring Hangers and Spring Supports
Spring hanger untuk beban berat hingga 400 kN
Heavy-duty spring hangers dan spring supports LISEGA menyeimbangkan pergeseran vertikal kecil pada sistem perpipaan dengan helical coil spring yang sudah di-preset, untuk beban yang lebih tinggi hingga 400 kN. Secara fungsi, type 22, 26, dan 28 setara dengan spring hanger standar type 21, 25, dan 29. TSI membantu memilih load group dan travel range yang sesuai hasil stress analysis Anda.
SPESIFIKASI UTAMA
LOAD
53 s/d 400kN
11,914.87 lbf to 89,923.58 lbf
TRAVEL RANGE
up to 200mm
7.87 in
LOAD GROUPS
10 s/d 50
FITUR
Fitur Utama LISEGA Heavy-Duty Spring Hangers
Konstruksi dan finishing
- Coated surfaces
- Special pre-relaxed springs dengan finishing CDP (cataphoretic dip painting)
- Integrated connecting elements
- Modular system: pemilihan per load group dan travel range
Pemasangan dan pengaturan
- Cold/blocking position ditandai di travel scale (panah putih)
- Hot position ditandai di travel scale (panah merah)
- Fully adjustable blocking system
- Nilai preset tercantum di riveted name plate
- Variable connection possibilities, beban bisa disetel ulang setelah terpasang
Kinerja
- Tiga travel range 0 s/d 200 mm, load group 10 s/d 50
- Torque-free load application
- Power-weight ratio yang menguntungkan
- Coated surfaces
- Special pre-relaxed springs dengan finishing CDP (cataphoretic dip painting)
- Integrated connecting elements
- Modular system: pemilihan per load group dan travel range
TIPE
Pilihan Tipe LISEGA Heavy-Duty Spring Hangers

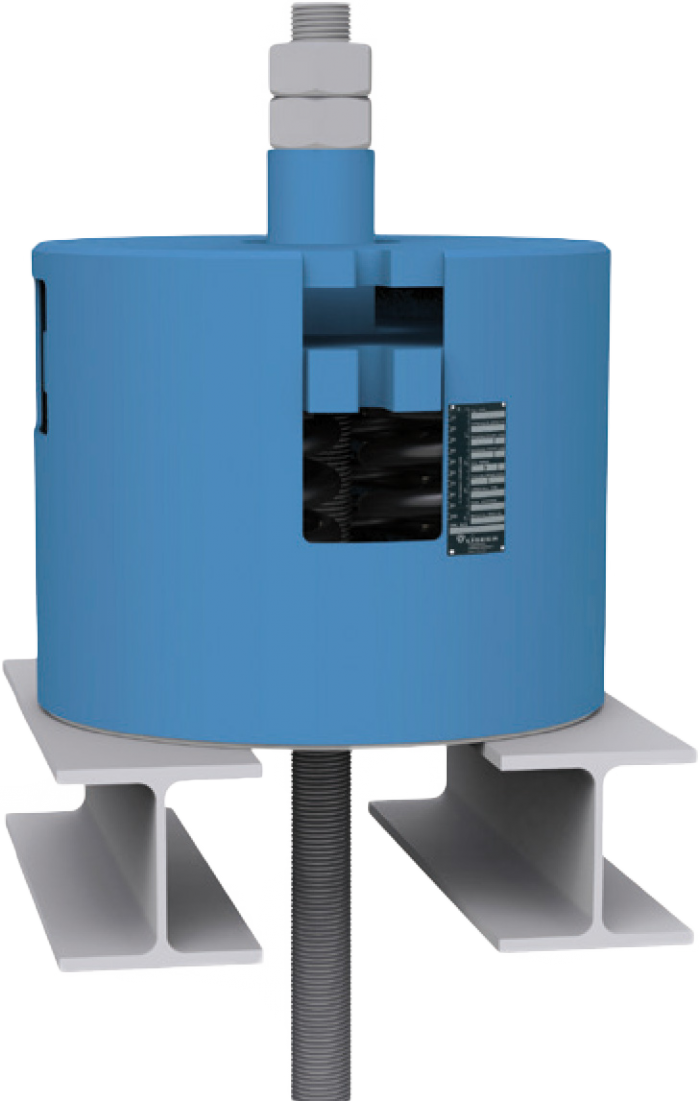

TYPE 26
Heavy-duty spring hangers type 26
Setara fungsi surface-mounted spring hanger type 25, untuk beban sampai 400 kN.

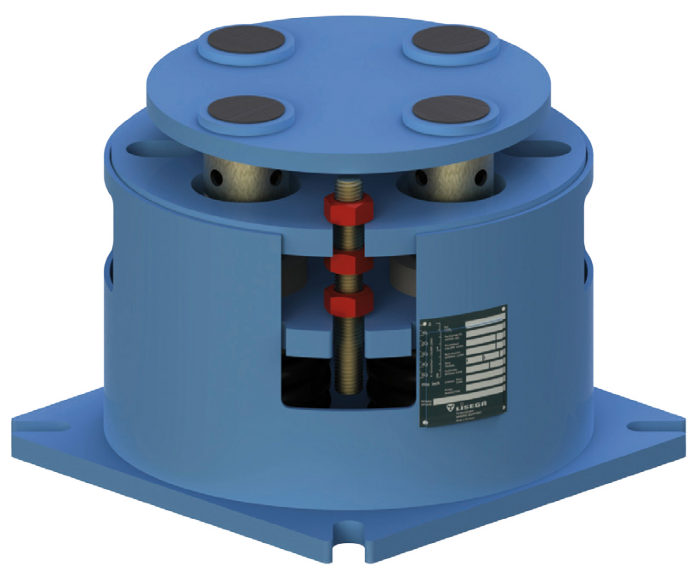

TYPE 28
Heavy-duty spring supports type 28
Setara fungsi spring support type 29, untuk beban sampai 400 kN, opsional dengan sliding components LISEGA.
APLIKASI
Area Aplikasi LISEGA Heavy-Duty Spring Hangers

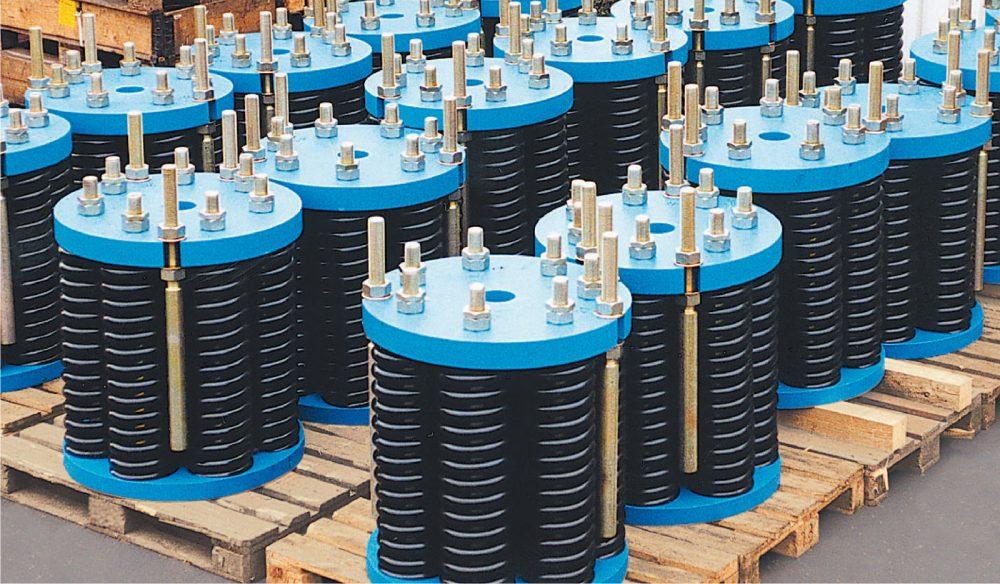

Dipakai di titik penyangga dengan pergeseran vertikal kecil dan beban tinggi, misalnya rangkaian pegas pada boiler pembangkit listrik. Gaya pegas berubah sepanjang langkah sesuai karakteristik pegasnya.
INDUSTRI
- PowerNuklir
- Oil & GasManufaktur
GALERI

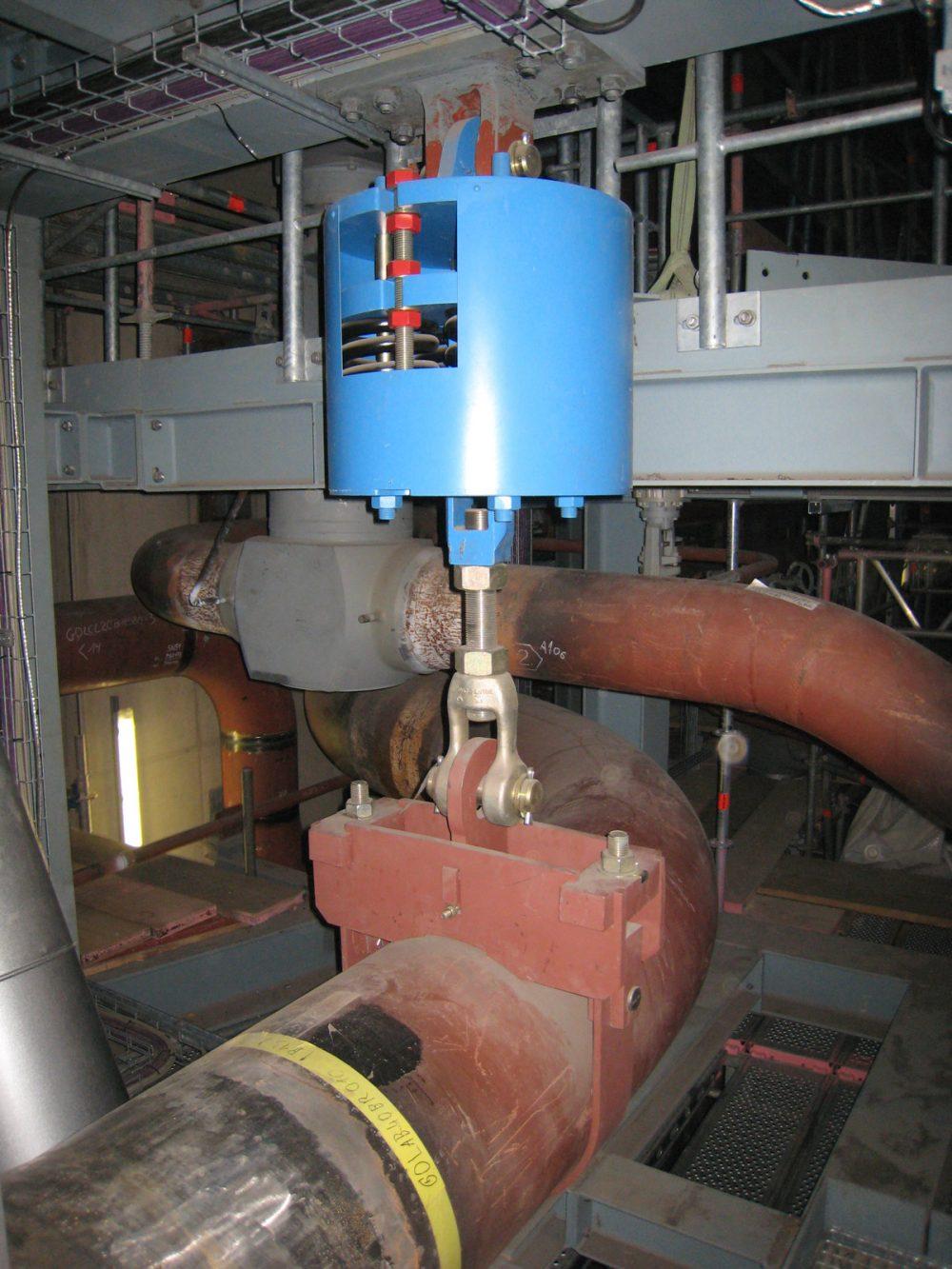

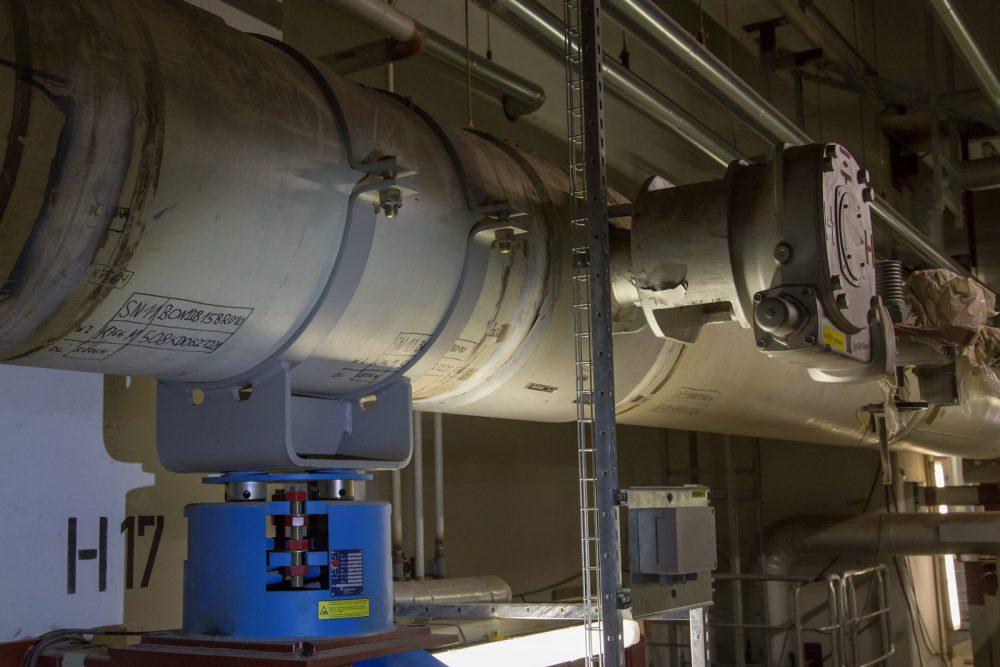

Contoh Pemasangan LISEGA Heavy-Duty Spring Hangers
DOKUMEN
Dokumen Teknis LISEGA Heavy-Duty Spring Hangers
