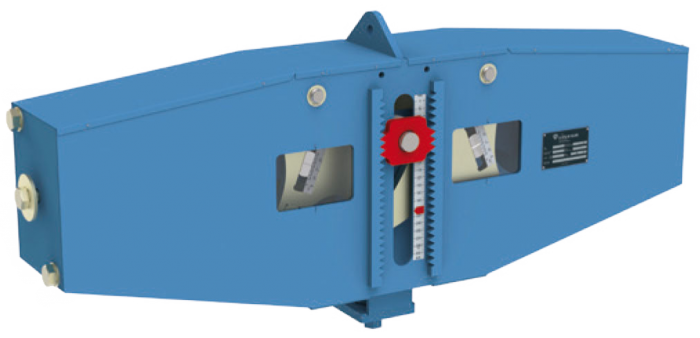

TYPE 18
Low profile constant hangers type 18
Alternatif gantungan pengganti type 11 saat tinggi pemasangan terbatas.
AUTHORIZED DISTRIBUTORPIPE SUPPORTS / CONSTANT HANGERS & CONSTANT SUPPORTS
LISEGA Low Profile Constant Hangers and Constant Supports
Constant hanger berprofil rendah untuk ruang pemasangan terbatas
Low profile constant hangers dan constant supports LISEGA bekerja dengan prinsip tuas: gaya pegas yang bervariasi diubah menjadi gaya penyangga konstan lewat mekanisme lever. Hasilnya tinggi pemasangan lebih rendah dibanding constant hanger LISEGA konvensional. TSI membantu memilih antara tipe 18 (gantung) dan tipe 19 (penopang dari bawah) sesuai kondisi di site Anda.
SPESIFIKASI UTAMA
LOAD
0.21 s/d 100kN
TRAVEL RANGE
up to 300mm
11.81 in
FITUR
Fitur Utama LISEGA Low Profile Constant Hangers
Fungsi
- Gaya konstan berdasarkan prinsip kerja khusus (principle-based constancy)
- Pre-relaxed springs mencegah penurunan kapasitas beban yang berarti
- Torque-free load application melalui satu titik gantung
- Gesekan rendah karena jumlah titik bearing diminimalkan
Pemasangan dan pengaturan
- Name plate memuat spesifikasi teknis lengkap
- Load scale dengan penanda permanen beban setel
- Travel scale terbaca langsung dengan penanda posisi hot/cold
- Blocking bisa disetel di hampir semua posisi travel lewat fine-tooth notching
- Fungsi turnbuckle untuk menyetel ulang posisi pipa
Konstruksi
- Desain simetris, aliran gaya langsung melalui sumbu simetri
- Disusun per load group dan travel range (modular system)
- Finishing chemically nickel-plated bebas perawatan
- Double load-tube guiding pada constant support untuk meneruskan beban samping
- Gaya konstan berdasarkan prinsip kerja khusus (principle-based constancy)
- Pre-relaxed springs mencegah penurunan kapasitas beban yang berarti
- Torque-free load application melalui satu titik gantung
- Gesekan rendah karena jumlah titik bearing diminimalkan
TIPE
Pilihan Tipe LISEGA Low Profile Constant Hangers

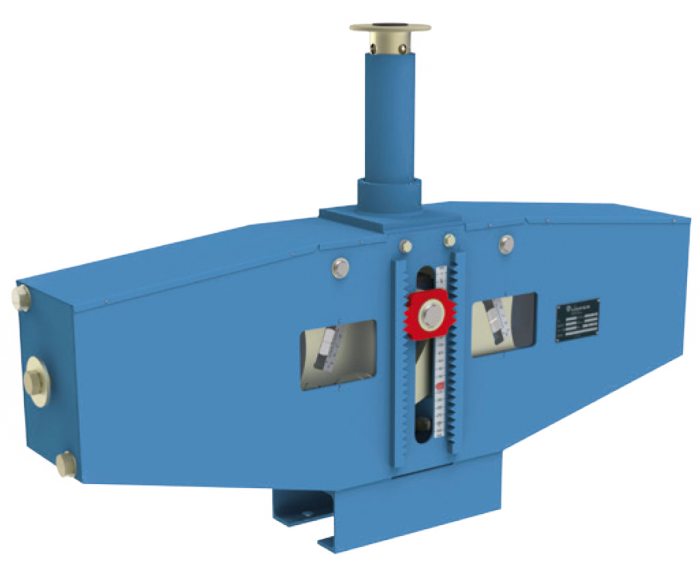

TYPE 19
Low profile constant supports type 19
Untuk titik yang membutuhkan penopang konstan dari bawah.

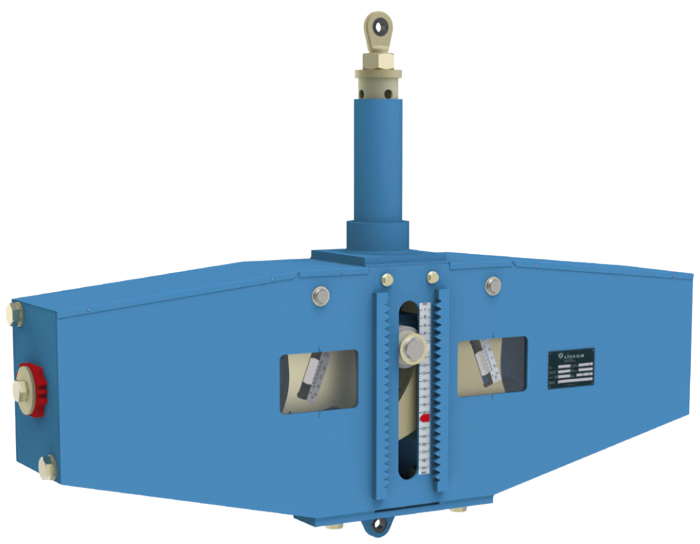

TYPE 19
Angulating constant supports type 19
Dilengkapi ball bushing joints untuk pergeseran horizontal besar pada sistem pipa.

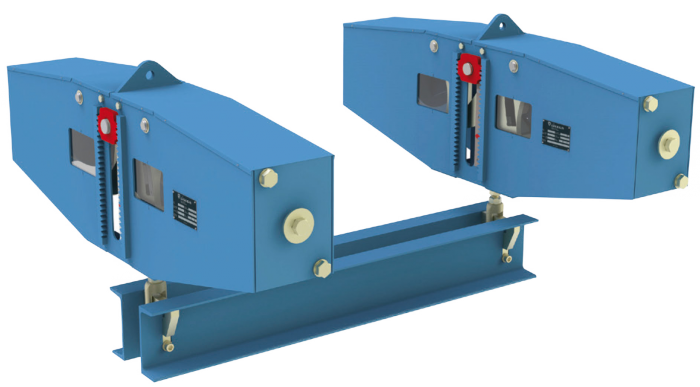

TYPE 79
Constant hanger trapezes type 79
Desain standar trapeze dengan unit low profile.
CATATAN TEKNIK
Catatan Teknis LISEGA Low Profile Constant Hangers

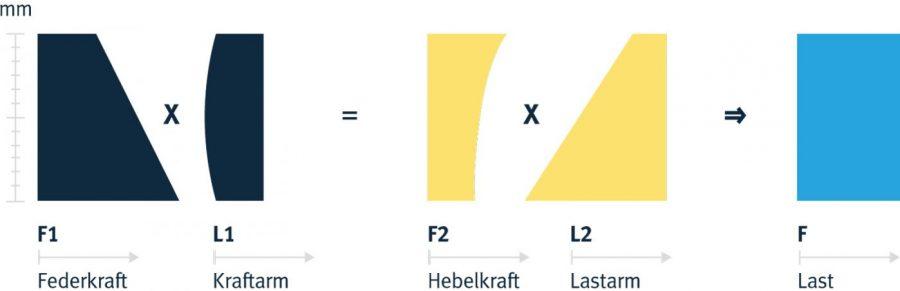

Mode of operation
Berbeda dengan constant hanger konvensional yang memakai tiga pegas, versi low profile memakai mekanika tuas untuk menghasilkan gaya konstan, sehingga tinggi pemasangannya lebih rendah.
APLIKASI
Area Aplikasi LISEGA Low Profile Constant Hangers

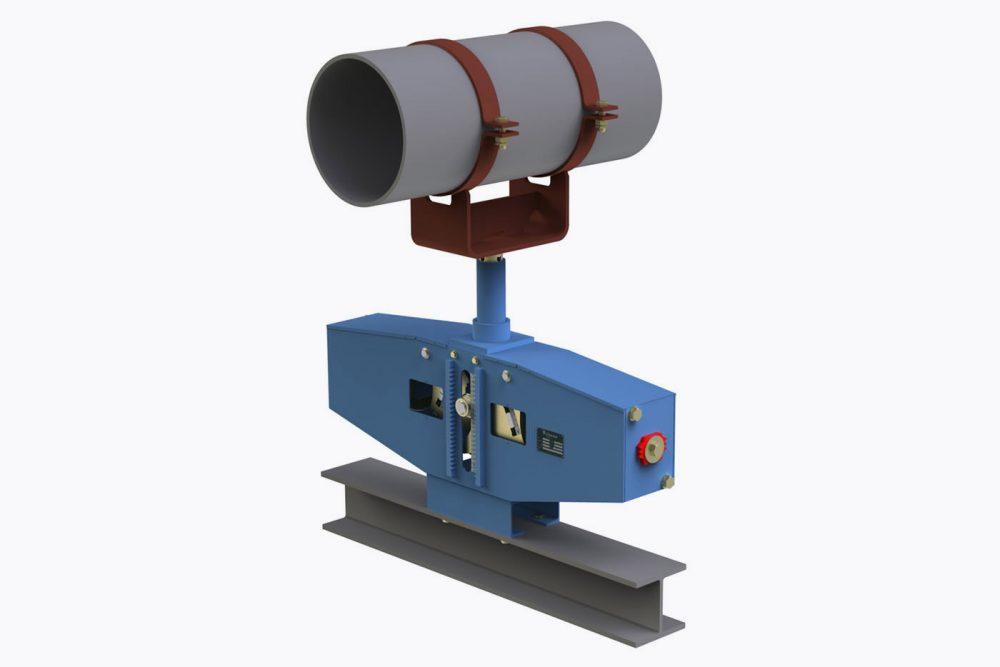

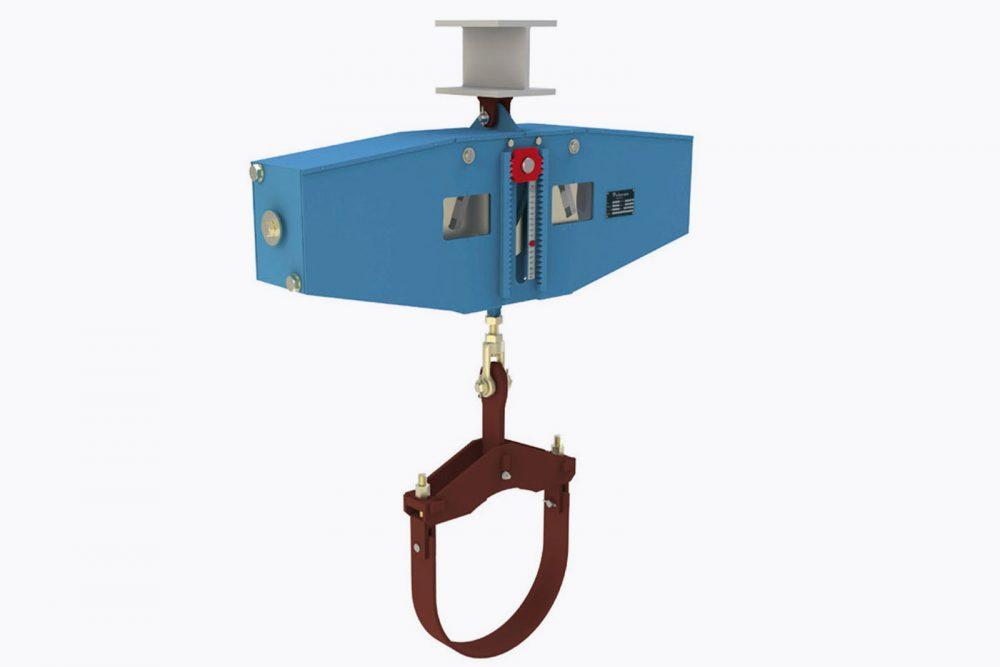

Dipakai di titik penyangga pipa dengan travel vertikal yang besar namun ruang pemasangannya terbatas. Type 18 menggantikan type 11 sebagai gantungan, sedangkan type 19 menopang pipa dari bawah.
INDUSTRI
- PowerNuklir
- Oil & GasManufaktur
GALERI
Contoh Pemasangan LISEGA Low Profile Constant Hangers
DOKUMEN
Dokumen Teknis LISEGA Low Profile Constant Hangers
