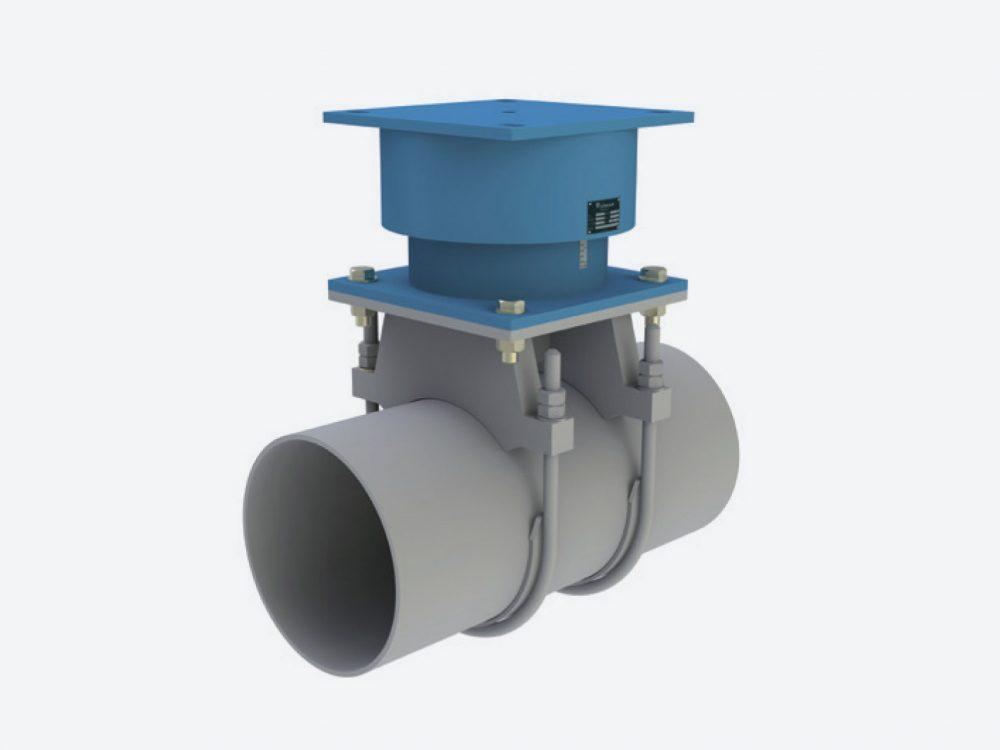

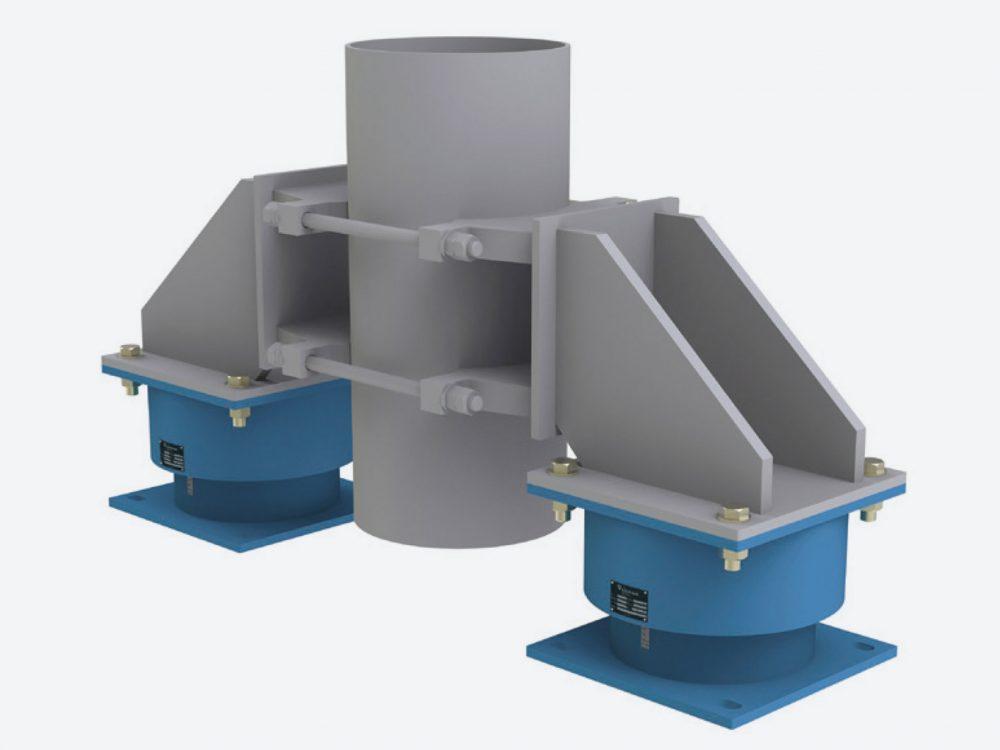

LISEGA Viscoelastic Dampers Type 3D

Peredam getaran tanpa menahan pergeseran termal pipa

Getaran pada sistem pipa bisa berasal dari proses mekanis atau hidrodinamis di dalam sistem, atau dari luar seperti angin, lalu lintas, dan gempa. Viscoelastic damper LISEGA type 3D meredam getaran tersebut, terutama akibat beban puncak mendadak, ke tingkat yang aman tanpa menahan pergeseran termal perpipaan.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

LOAD
2.5 s/d 100kN
FREQUENCY RANGE
up to 35Hz
TEMPERATURE RANGE
+20 to +80 dan -10 to +40°C
TRAVEL RANGE
up to 50mm
1.97 in

SPESIFIKASI LENGKAP

Spesifikasi Teknis LISEGA Viscoelastic Dampers Type 3D

Seri 3D .. 44-D, 20 °C s/d 80 °C, offset sampai ±40 mm.Seri 3D .. 44-D untuk temperatur aplikasi 20 °C s/d 80 °C (media peredam dalam tahap 10 °C), offset posisi dingin ke posisi tengah sampai ±40 mm horizontal/vertikal. Nilai redaman adalah nilai minimum pada temperatur kerja yang dipesan.

Viscoelastic dampers type 3D .. 44-D

TYPE	NOM. LOAD [kN]NOMINAL LOAD [kN]	E [mm]	DAMPING 5 Hz [kNs/m]VERT. DAMPING AT 5 Hz [kNs/m]	WEIGHT [kg]
3D 03 44-D	2.5	240	15.7	16
3D 05 44-D	5	240	27.8	19
3D 10 44-D	10	240	47.3	31
3D 20 44-D	20	280	89.3	51
3D 30 44-D	30	320	143.9	84
3D 40 44-D	40	335	162.7	109
3D 60 44-D	60	350	189.4	149
3D 80 44-D	80	390	229.9	191
3D H1 44-D	100	405	340.2	246

Geser untuk melihat kolom lain

Sumber: katalog LISEGA Standard Supports 2020, selection table viscoelastic dampers type 3D .. 44-D (hlm. 3.25). Seri 3D .. 33-L dan 55-L (-10 °C s/d +40 °C, 5 s/d 50 kN) tercantum di hlm. 3.26.

APLIKASI

Area Aplikasi LISEGA Viscoelastic Dampers Type 3D

Melindungi pipa dan instalasi dari getaran yang dibangkitkan proses mekanis atau hidrodinamis, maupun sumber eksternal seperti angin, getaran lalu lintas, dan gempa. Pergeseran termal pipa tidak ditahan oleh damper.
