VICODA Viscoelastic Dampers

Redam getaran resonan 0 s/d 35 Hz di semua arah

Viscoelastic damper VICODA mengubah energi getaran menjadi panas lewat piston yang bergerak di media viskos, meredam getaran resonan translasi dan rotasi sekaligus.Viscoelastic damper VICODA terdiri dari housing logam berisi media sangat viskos dan piston yang terhubung ke pelat atas, yang bebas bergerak ke semua arah di dalam media. Getaran sistem diubah menjadi energi panas oleh gerakan piston, sehingga overshoot resonansi sangat berkurang. Derajat kebebasan translasi dan rotasi diredam sekaligus, dan pergeseran termal pipa diakomodasi lewat defleksi damper.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

FREQUENCY RANGE
0 s/d 35Hz
AMBIENT TEMPERATURE
-30 to +110°C
THERMAL SHIFT
up to 70mm
30, 40, 50, 70 mm
DAMPER TYPES
VD, VM, VI

SPESIFIKASI LENGKAP

Spesifikasi Teknis VICODA Viscoelastic Dampers

Tiga media peredam. Damper tidak menahan beban statis.Tiga media peredam untuk rentang temperatur dan parameter redaman berbeda. Nominal load adalah gaya redam dinamis maksimum yang diizinkan pada temperatur operasi; damper tidak menahan beban statis.

Tipe media peredam

TYPE	MEDIUM	TEMP.OPERATING TEMPERATURE	DAMPINGDAMPING PARAMETER
VD	Bitumen	+10 °C s/d +40 °C (ΔT s/d 20 °C), bitumen sampai 80 °C sesuai permintaan	Besar, s/d 554 kNs/m at 5 Hz
VM	Polybutene	-10 °C s/d +40 °C	Medium, s/d 438 kNs/m at 5 Hz
VI	Silicone oil	-30 °C s/d +110 °C	Rendah

Geser untuk melihat kolom lain

Sumber: VICODA Product catalogue Viscoelastic Dampers (2022), product features.

VD 441E dan VM 331E: nominal load dan berat

TYPE	NOM. LOAD [kN]NOMINAL LOAD [kN]	E [mm]	WEIGHT [kg]
VD005441E	0.3	240	9
VD015441E	2.5	240	11
VD025441E	5	240	14
VD045441E	10	240	23
VD085441E	20	280	42
VD140441E	30	320	70
VD160441E	40	335	90
VD185441E	60	350	103
VD225441E	80	390	165
VD340441E	100	405	203
VM010331E	5	270	17
VM020331E	10	270	26
VM030331E	15	290	50
VM055331E	25	290	87
VM100331E	40	300	157
VM175331E	50	380	243

Geser untuk melihat kolom lain

Sumber: VICODA Product catalogue Viscoelastic Dampers (2022), hlm. 5. Tabel damping parameter per frekuensi dan seri lain ada di katalog.

FITUR

Fitur Utama VICODA Viscoelastic Dampers

Product features

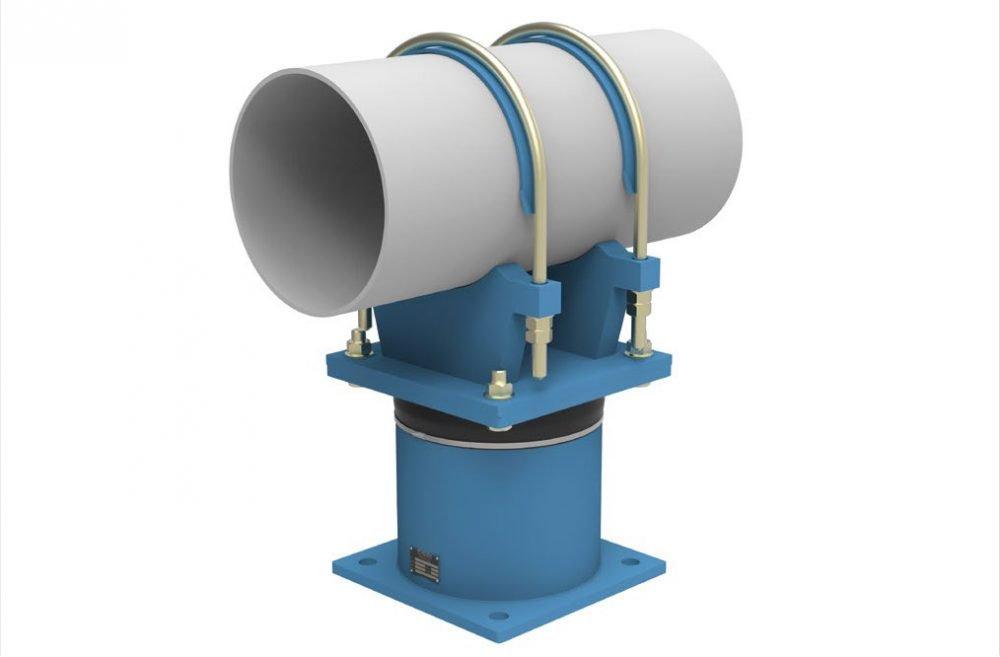

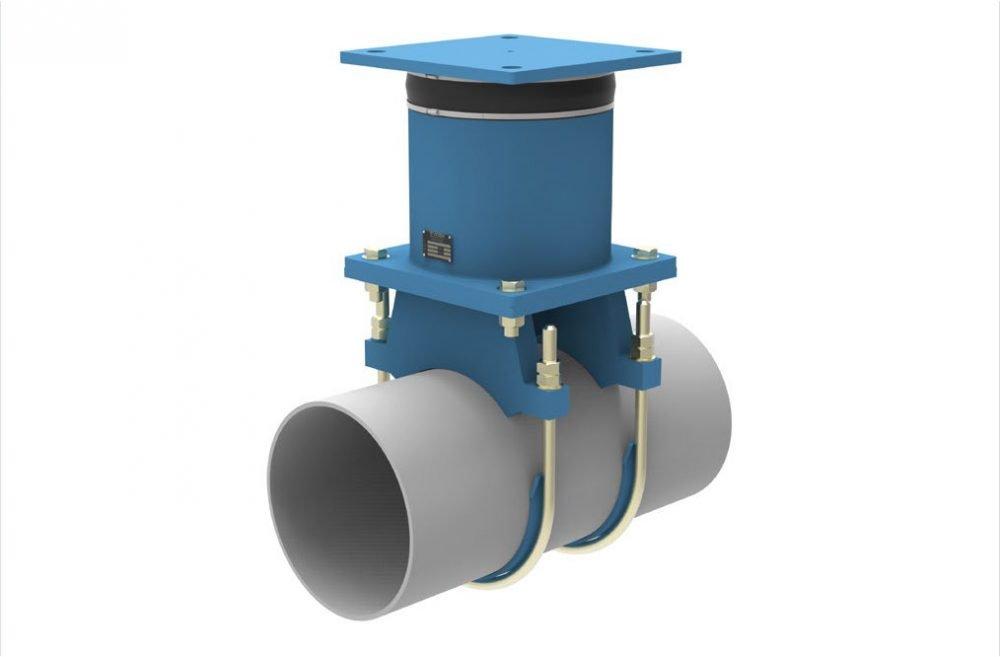

Clamp dan damper dari satu sumber
Redaman efektif dan simultan untuk getaran resonan 0 s/d 35 Hz
Tiga media berbeda untuk rentang redaman dan temperatur lingkungan
Pergeseran termal ke segala arah sampai 30, 40, 50, dan 70 mm
Fail-safe technology dengan kinerja redaman tinggi

Material dan lingkungan

Coating khusus dimungkinkan, misalnya standar offshore C5-M/H
Thermal decoupling dengan insulator plate untuk aplikasi kriogenik dan temperatur tinggi
Tersedia dalam duplex steel
Pengujian parameter berdasarkan KTA 3205.3

Layanan

Pengembangan dan produksi konstruksi pendukung (mounting dan secondary steel)
Pengukuran getaran atau simulasi untuk mencari akar masalah

Clamp dan damper dari satu sumber
Redaman efektif dan simultan untuk getaran resonan 0 s/d 35 Hz
Tiga media berbeda untuk rentang redaman dan temperatur lingkungan
Pergeseran termal ke segala arah sampai 30, 40, 50, dan 70 mm
Fail-safe technology dengan kinerja redaman tinggi

APLIKASI

Area Aplikasi VICODA Viscoelastic Dampers

Meredam getaran resonan di hampir semua sektor industri: pembangkit energi, process engineering, mesin individual, hingga sistem perpipaan lengkap. Syaratnya ada tumpuan yang sekaku mungkin. Kondisi berat seperti bahan kimia, debu, atau atmosfer bergaram tidak menjadi kendala.
