VICODA Tuned Mass Damper Type T-PI

Tuned mass damper untuk getaran aliran di pipeline

Getaran akibat aliran pada pipeline serta getaran komponen dan mesin adalah masalah umum di plant dan mechanical engineering. Tuned mass damper VICODA type T-PI terdiri dari massa, pegas, dan damper yang di-tune ke frekuensi natural struktur, sehingga redaman struktural naik dan getaran resonan berkurang. Untuk kondisi yang berubah atau ruang terbatas, VICODA bersama Wölfel menyediakan sistem aktif Pipe ADD.

CHAT WHATSAPP LIHAT DOKUMEN

SPESIFIKASI UTAMA

FREQUENCY RANGE
approx. 2 s/d 25Hz
DAMPING
Eddy current damper
DIRECTION OF MOVEMENT
1D atau 2D
vertical or horizontal

SPESIFIKASI LENGKAP

Spesifikasi Teknis VICODA TMD Type T-PI

TMD untuk piping systems, machinery and plants

TYPE T-PI (PASSIVE)

Model: Pendulum
Rigidity: Coil springs
Damping: Eddy current damper
Frequency range: Approx. 2 Hz to 25 Hz
Direction of movement: Vertical or horizontal (1D or 2D)

PIPE ADD (ACTIVE, IN COOPERATION WITH WÖLFEL)

System: Active system, modular construction (modules can be combined), linear actuator
Max. actuator force: 200 N RMS
Frequency range: 5 Hz to 50 Hz
Direction of movement: Vertical or horizontal per module (1D), up to 3D by combining several modules

Sumber: halaman Tuned Mass Dampers (TMD) VICODA di lisega.de.

FITUR

Fitur Utama VICODA TMD Type T-PI

Mekanisme redaman

Friction dampers
Eddy current dampers
Viscoelastic dampers

Product features

Integrated monitoring system dengan pemantauan real-time dan web interface
Manufaktur sesuai standar industri dengan persyaratan kualitas tertinggi
Desain standar atau konsep solusi khusus sesuai kebutuhan
Layanan dari analisis dinamis saat perencanaan hingga instalasi di site

Friction dampers
Eddy current dampers
Viscoelastic dampers

TIPE

Pilihan Tipe VICODA TMD Type T-PI

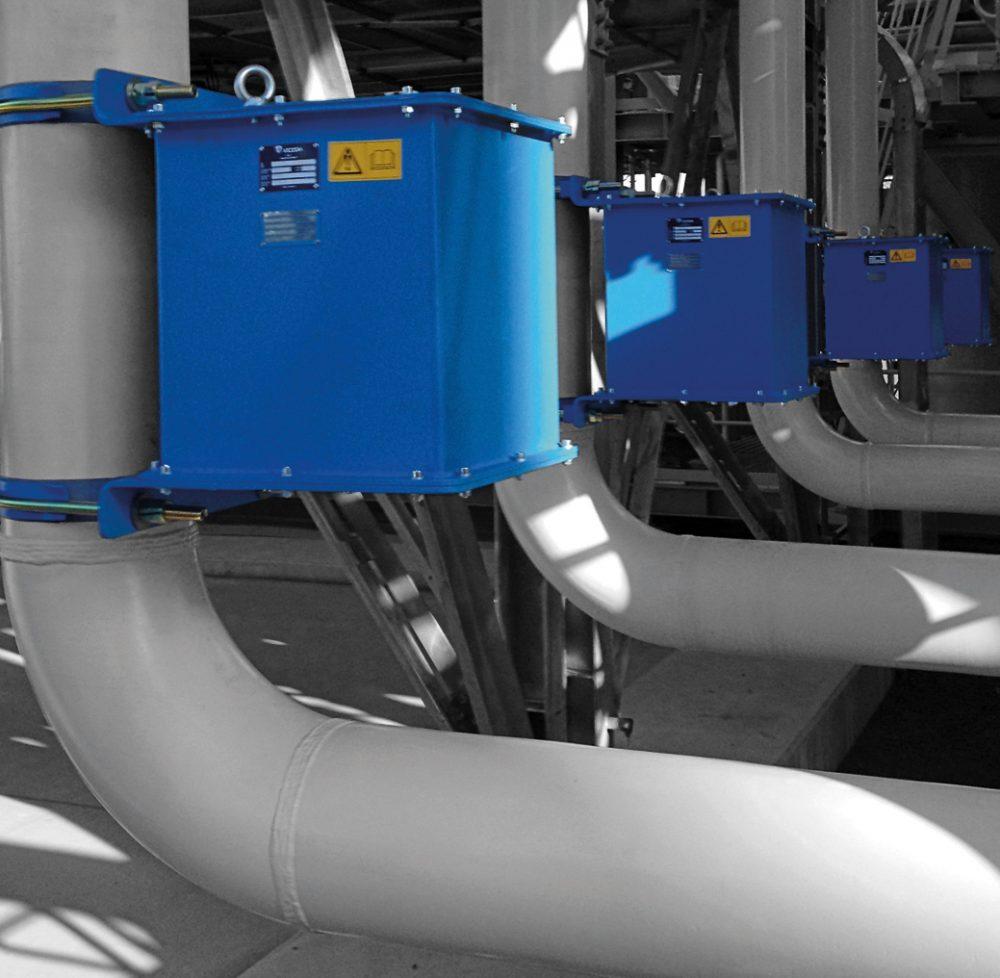

T-PI

TMD for pipelines

Pasif, pendulum dengan coil springs dan eddy current damper, approx. 2 s/d 25 Hz.

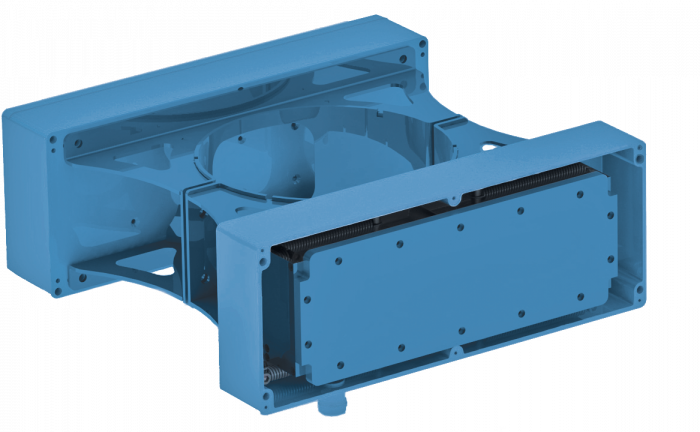

PIPE ADD

Active damping device for pipelines

Sistem aktif modular dengan linear actuator, 5 s/d 50 Hz, kerja sama dengan Wölfel.

CATATAN TEKNIK

Catatan Teknis VICODA TMD Type T-PI

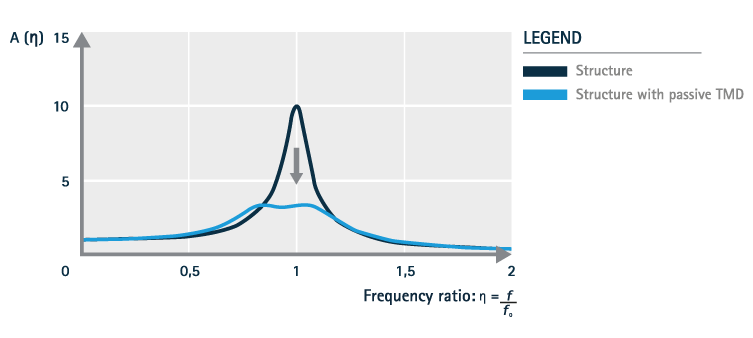

Fungsi magnifikasi tuned mass damper pasif — Magnification function A(η): respons struktur tanpa dan dengan TMD pasif. Gambar: VICODA.

Sistem pasif

Struktur ramping biasanya memiliki redaman struktural rendah. TMD pasif di-tune ke frekuensi natural yang ingin diredam dan terdiri dari kekakuan (pendulum atau pegas), elemen redam, dan massa bergerak.

Sistem semi-aktif dan aktif

Sistem semi-aktif dapat menyesuaikan redaman dan frekuensi natural secara permanen. Sistem aktif memakai aktuator dengan reaction mass serta unit kontrol dan sensor yang terus mendeteksi getaran untuk membangkitkan gaya redam.

APLIKASI

Area Aplikasi VICODA TMD Type T-PI

Mengurangi getaran akibat aliran pada pipeline serta getaran komponen dan mesin di plant. Sistem aktif atau semi-aktif dipakai bila properti struktur berubah atau ruang pemasangan tidak cukup untuk sistem pasif.
