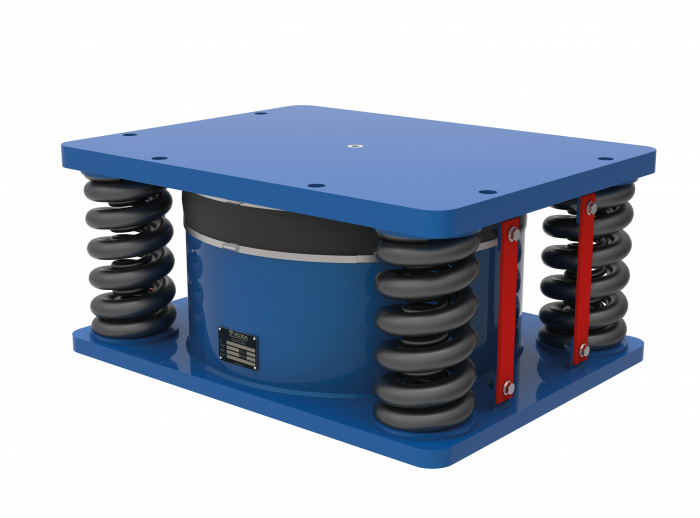

S-WV
Type S-WV
Spring element heavy design dengan viscoelastic damping.
AUTHORIZED DISTRIBUTORVIBRATION CONTROL / SPRING ELEMENTS & SPRING DAMPER ELEMENTS
VICODA Spring Elements and Spring Damper Elements
Isolasi getaran mesin dan fondasi dengan frekuensi natural rendah

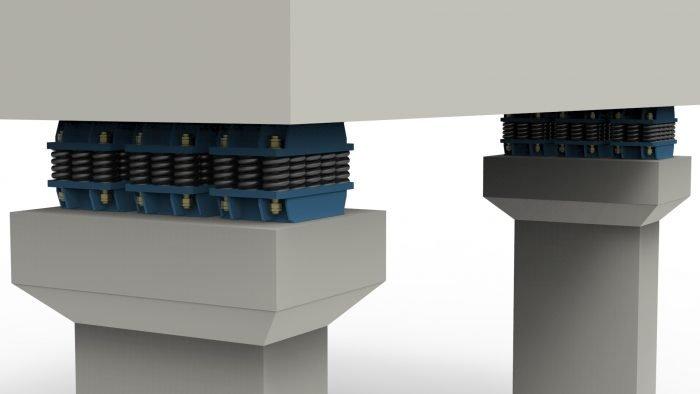

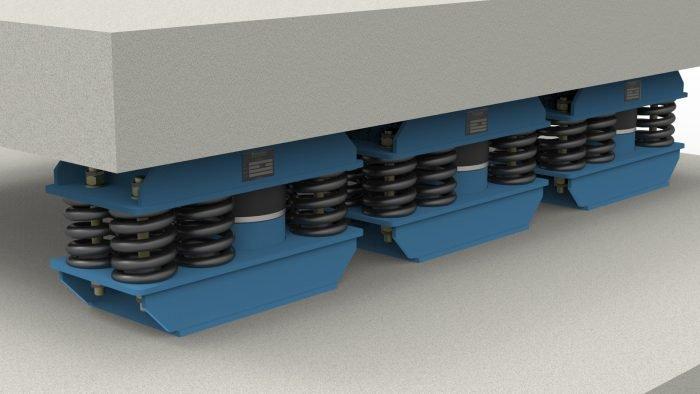

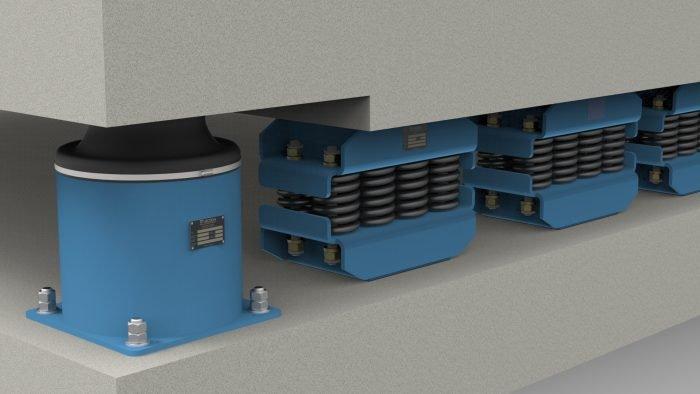

Spring elements VICODA mengisolasi getaran turbin, pompa, blower, coal mill, press, dan forging hammer, sehingga transmisi beban dinamis ke fondasi berkurang drastis.Spring elements dan spring damper elements VICODA dipakai untuk memasang mesin secara terisolasi getaran, misalnya turbin, pompa, blower, dan coal mill di pembangkit listrik, atau mesin besar seperti press, forging hammer, dan crusher. Isolasi ini sangat mengurangi transmisi beban dinamis antara mesin dan fondasi. Elemen bisa di-preset dan diblok, dan bila perlu dilengkapi damper viskoelastis terintegrasi.
SPESIFIKASI UTAMA
LOAD RANGE
1 s/d 2,700kN
224.81 lbf to 606,984.15 lbf
NATURAL FREQUENCY
1 s/d 8Hz
HORIZONTAL SPRING RATE
20 s/d 130%
dari vertical spring rate
CORROSION CATEGORY
up to C5
DIN EN ISO 12944
SPESIFIKASI LENGKAP
Spesifikasi Teknis VICODA Spring Elements
Tanpa damper 126 s/d 2,096 kN, dengan damper sampai 1,300 kN.Pilihan data sheet spring elements VICODA untuk aplikasi pembangkit. Tanpa damper elemen mencakup 126 kN s/d 2,096 kN, dengan damper sampai 1,300 kN; rentang lebih besar bisa dicapai dengan memodifikasi housing.
Spring elements for power plant applications
Geser untuk melihat kolom lain
Sumber: VICODA Product catalogue Spring Elements (2023), tabel spring elements for power plant applications. Kode V = dengan viscoelastic damper.
FITUR
Fitur Utama VICODA Spring Elements
Product features
- Rentang beban besar: 1 kN s/d 2,700 kN
- Operational stability sesuai EC 3
- Frekuensi natural sistem rendah (1 Hz s/d 8 Hz) untuk isolasi maksimal
- Horizontal spring rate 20% s/d 130% dari vertical spring rate
- Bisa di-preset dan diblok, sehingga penggantian selalu memungkinkan
- Surface coating sampai corrosion category C5 (DIN EN ISO 12944)
- Damping factor individual dengan damper terintegrasi sesuai kebutuhan
Manfaat pada turbin dan coal mill
- Gaya dinamis ke struktur penyangga lebih kecil, penampang komponen bangunan bisa lebih kecil
- Kompensasi elastis untuk penurunan fondasi yang tidak merata
- Biaya fondasi berkurang, keandalan mesin meningkat
- Earthquake protection
- Rentang beban besar: 1 kN s/d 2,700 kN
- Operational stability sesuai EC 3
- Frekuensi natural sistem rendah (1 Hz s/d 8 Hz) untuk isolasi maksimal
- Horizontal spring rate 20% s/d 130% dari vertical spring rate
- Bisa di-preset dan diblok, sehingga penggantian selalu memungkinkan
- Surface coating sampai corrosion category C5 (DIN EN ISO 12944)
- Damping factor individual dengan damper terintegrasi sesuai kebutuhan
TIPE
Pilihan Tipe VICODA Spring Elements

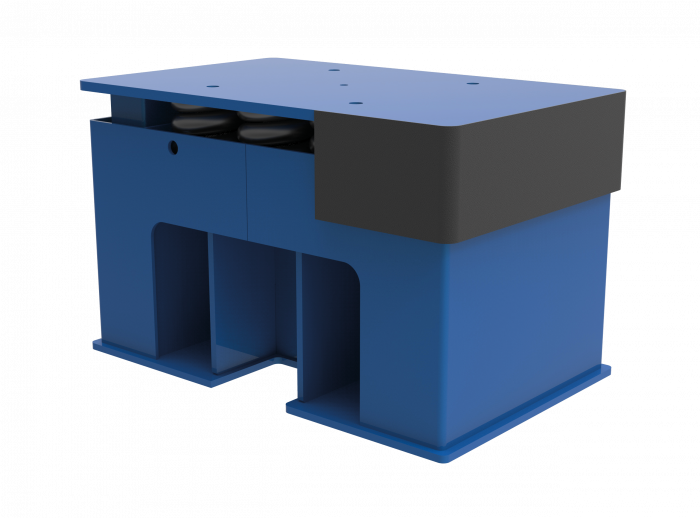

S-WVG
Type S-WVG
Varian seri S-WV dari rangkaian spring damper elements VICODA.

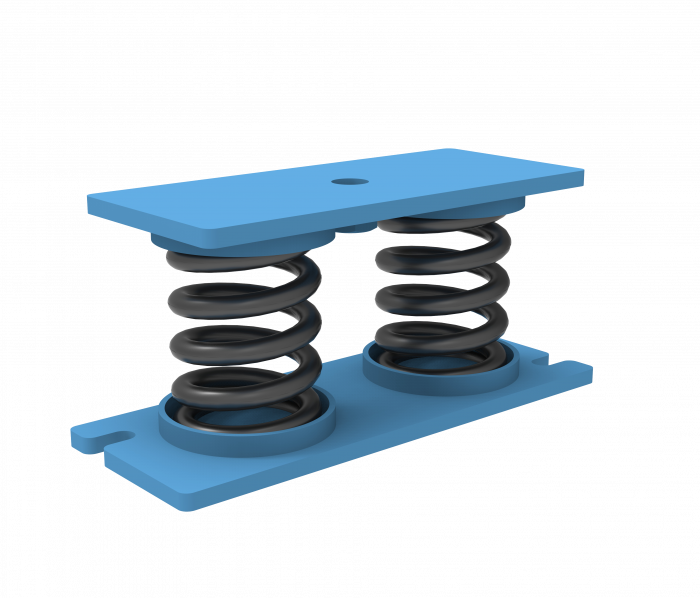

S-P...-2
Type S-P...-2
Small spring element yang bisa di-prestress (P = prestressable).

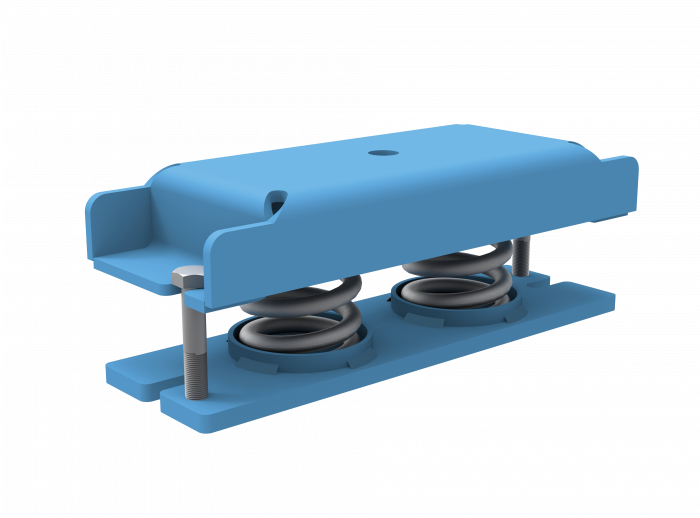

S-U...-2
Type S-U...-2
Small spring element seri S-U...-2.
APLIKASI
Area Aplikasi VICODA Spring Elements

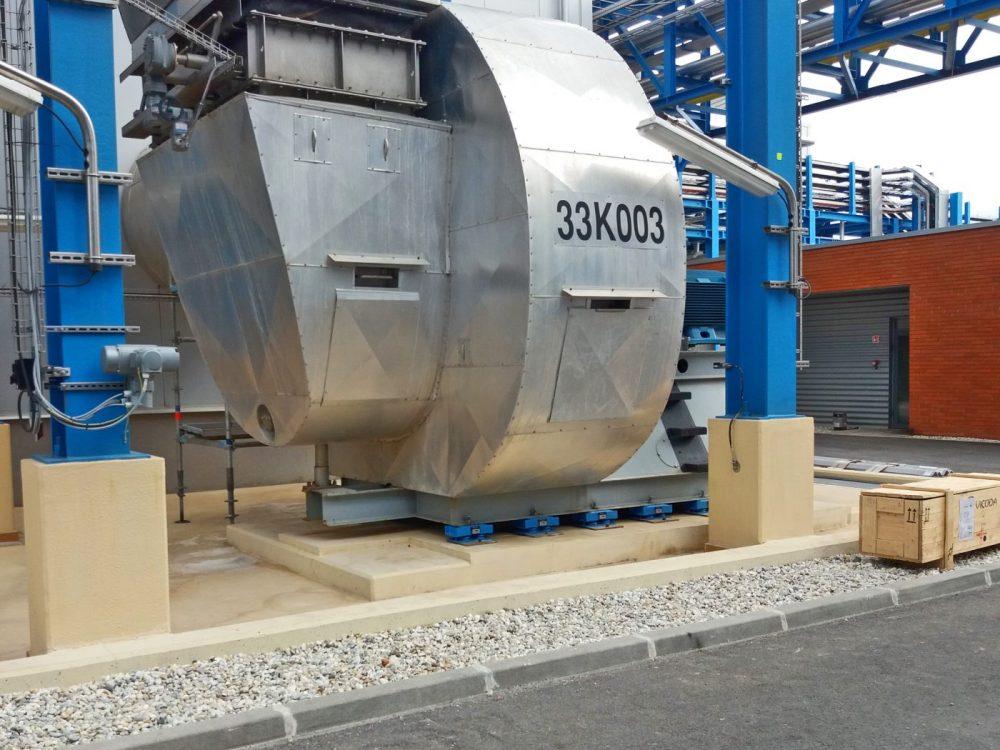

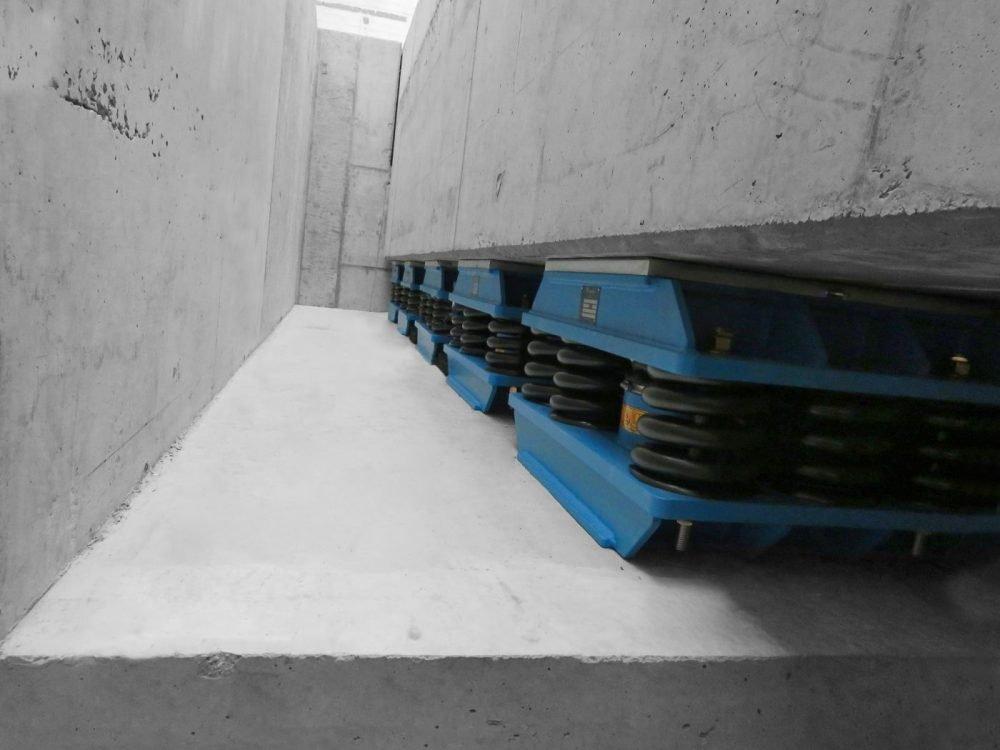

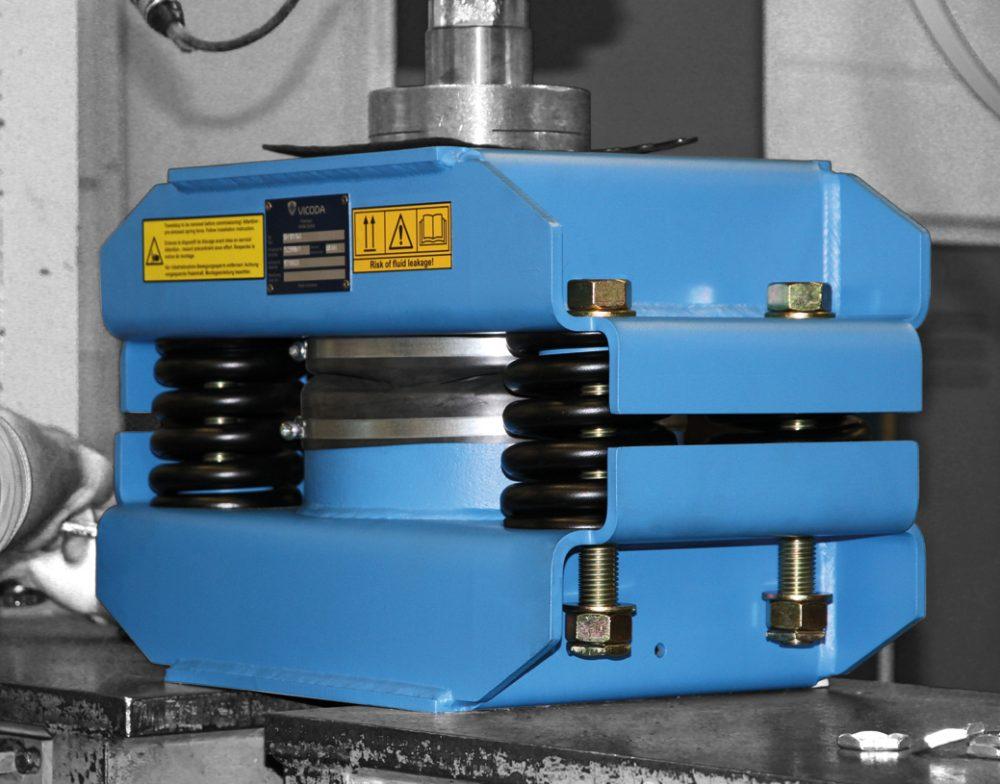

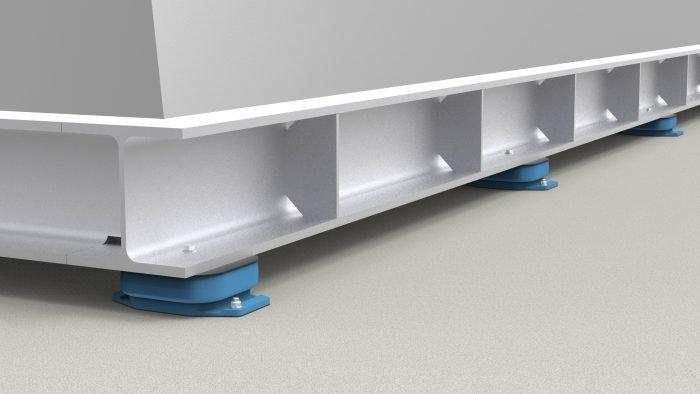

Isolasi getaran turbin dan turbo group, pompa feedwater, fan dan blower, coal mill, mounting condenser, forging hammer, forming press, genset gas dan diesel, hingga mesin uji dinamis. Source isolation meredam getaran dari mesin, sedangkan receiver isolation melindungi mesin presisi dari getaran lingkungan.
INDUSTRI
- PowerManufaktur
- Marine
GALERI

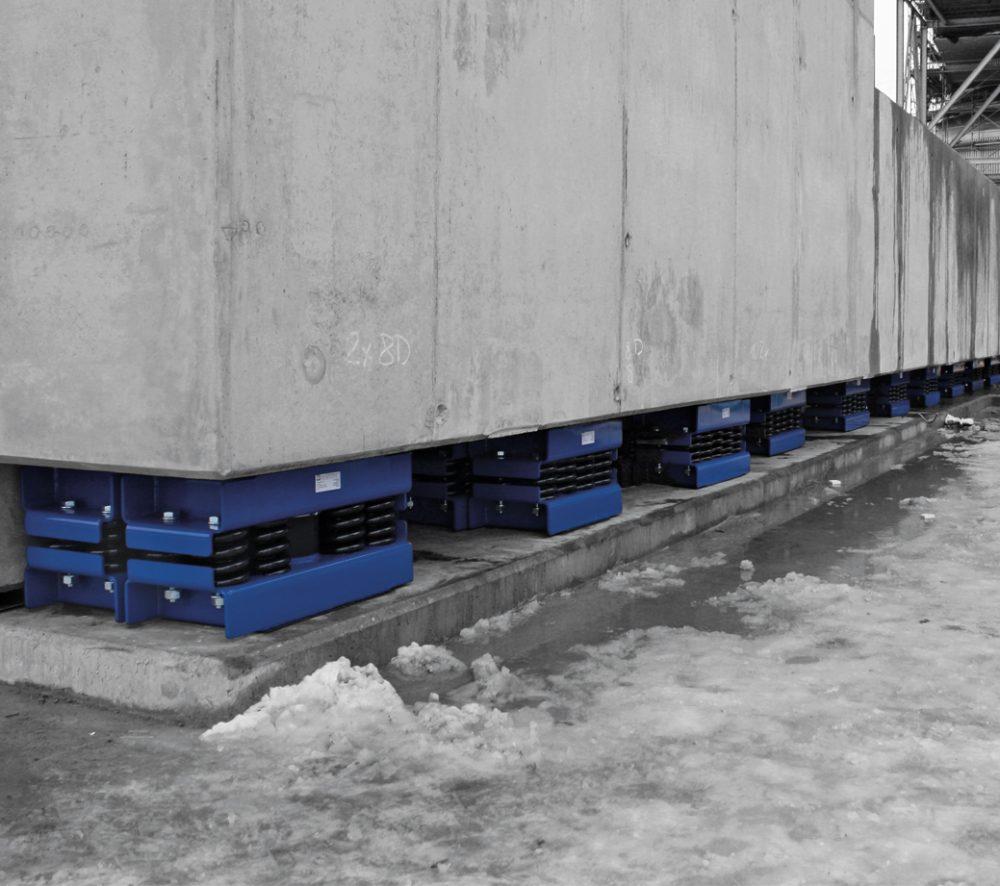

Contoh Pemasangan VICODA Spring Elements
DOKUMEN
Dokumen Teknis VICODA Spring Elements
- PDFProduct catalogue Spring Elements (2023)Catalog | 5.88 MBUNDUH
- PDFInstallation and Operation Manual Spring Element (with viscoelastic damper) S-WP(V)Operation instructions | 1.01 MBUNDUH
- PDFProduct catalogue Small Spring ElementsCatalog | 1.79 MBUNDUH
- PDFIndustry: industrial machinesBrochure | 6.00 MBUNDUH
- PDFSuccess story: decoupling of a forging press, GermanyBrochure | 484.41 KBUNDUH
